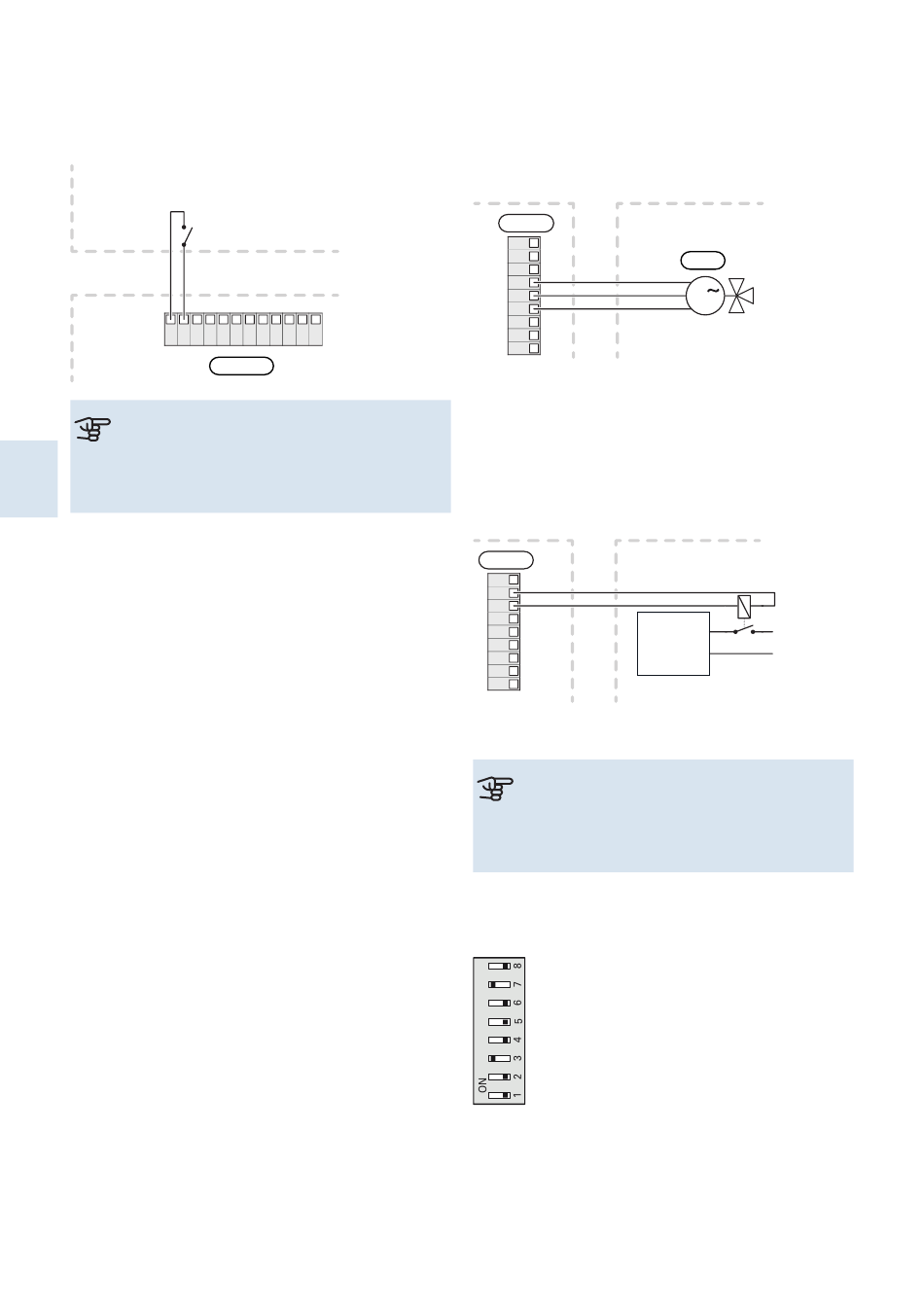

Extern geschaltete Sperrung (beliebig)
Zum Blockieren der Funktion kann ein Kontakt (NO) mit AA5-
X2:23-24 verbunden werden. Beim Schließen des Kontakts
wird die Funktion blockiert.
Extern geschaltete Blockierung
Extern
AA25
24 23 22 21 20 19 18 17 16 15 14 13
HINWEIS!
Die Relaisausgänge an der Zubehörplatine dürfen
F
insgesamt mit maximal 2 A (230 V) belastet wer-
den.
24
AA5-X2
ANSCHLUSS DES MISCHVENTILMOTORS
(GZ1-QN41)
Verbinden Sie den Mischventilmotor (QN41) mit AA5-X9:6
(230 V, öffnen), AA5-X9:5 (N) und AA5-X9:4 (230 V, schlie-
ßen).
AA25 Extern
AA5-X9
9
8
7
Öffnen
6
5
Schließen
4
3
2
1
ANSCHLUSS EINES ENTEISUNGSRELAIS (K4)
(OPTIONAL)
Ein externes System zur Enteisung wird an AA5-X9:8 (NO)
und AA5-X9:7 (N) angeschlossen.
Zum Erreichen einer invertierten Funktion AA5-X9:9 (NC)
und AA5-X9:7 (N).
AA25
Extern
AA5-X9
9
8
7
6
5
4
3
2
1
HINWEIS!
Die Relaisausgänge an der Zubehörplatine dürfen
insgesamt mit maximal 2 A (230 V) belastet wer-
den.
DIP-SCHALTER
Der DIP-Schalter (S2) an der Zubehörplatine (AA5) ist wie
folgt einzustellen.
PVT 40 F-Serie | Elektrischer Anschluss
QN41
SH +
N
M
1
SH -
Externes Hilfsrelais (K4)
A2 A1
L
Enteisungs-
system
N
