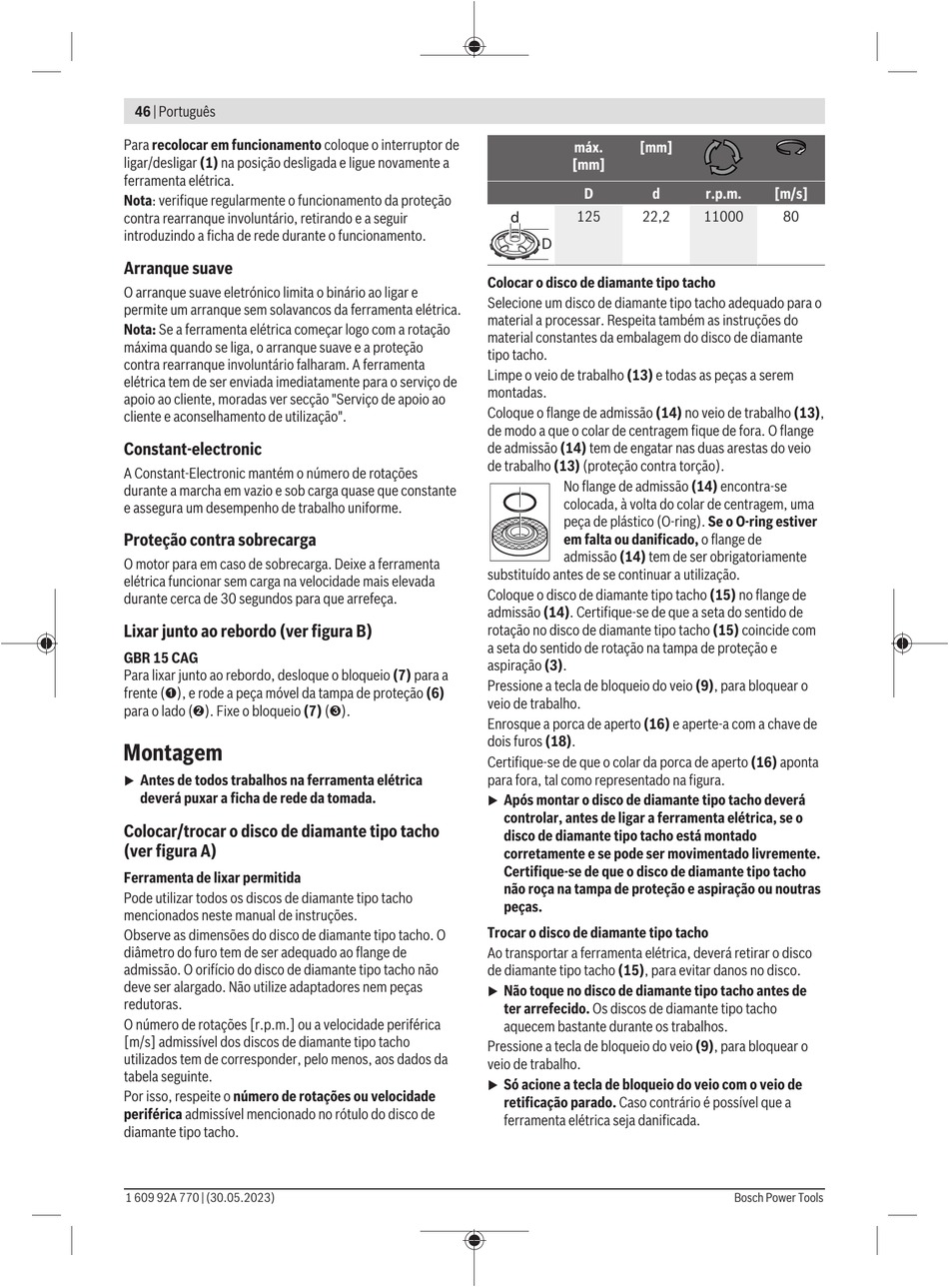

Bosch Professional GBR 15 CAG Originalbetriebsanleitung Seite 46

46 | Português
Para recolocar em funcionamento coloque o interruptor de
ligar/desligar (1) na posição desligada e ligue novamente a
ferramenta elétrica.
Nota: verifique regularmente o funcionamento da proteção
contra rearranque involuntário, retirando e a seguir
introduzindo a ficha de rede durante o funcionamento.
Arranque suave
O arranque suave eletrónico limita o binário ao ligar e
permite um arranque sem solavancos da ferramenta elétrica.
Nota: Se a ferramenta elétrica começar logo com a rotação
máxima quando se liga, o arranque suave e a proteção
contra rearranque involuntário falharam. A ferramenta
elétrica tem de ser enviada imediatamente para o serviço de
apoio ao cliente, moradas ver secção "Serviço de apoio ao
cliente e aconselhamento de utilização".
Constant-electronic
A Constant-Electronic mantém o número de rotações
durante a marcha em vazio e sob carga quase que constante
e assegura um desempenho de trabalho uniforme.
Proteção contra sobrecarga
O motor para em caso de sobrecarga. Deixe a ferramenta
elétrica funcionar sem carga na velocidade mais elevada
durante cerca de 30 segundos para que arrefeça.
Lixar junto ao rebordo (ver figura B)
GBR 15 CAG
Para lixar junto ao rebordo, desloque o bloqueio (7) para a
frente (➊), e rode a peça móvel da tampa de proteção (6)
para o lado (➋). Fixe o bloqueio (7) (➌).
Montagem
Antes de todos trabalhos na ferramenta elétrica
u
deverá puxar a ficha de rede da tomada.
Colocar/trocar o disco de diamante tipo tacho
(ver figura A)
Ferramenta de lixar permitida
Pode utilizar todos os discos de diamante tipo tacho
mencionados neste manual de instruções.
Observe as dimensões do disco de diamante tipo tacho. O
diâmetro do furo tem de ser adequado ao flange de
admissão. O orifício do disco de diamante tipo tacho não
deve ser alargado. Não utilize adaptadores nem peças
redutoras.
O número de rotações [r.p.m.] ou a velocidade periférica
[m/s] admissível dos discos de diamante tipo tacho
utilizados tem de corresponder, pelo menos, aos dados da
tabela seguinte.
Por isso, respeite o número de rotações ou velocidade
periférica admissível mencionado no rótulo do disco de
diamante tipo tacho.
1 609 92A 770 | (30.05.2023)
máx. [mm]
[mm]
D d
125 22,2
Colocar o disco de diamante tipo tacho
Selecione um disco de diamante tipo tacho adequado para o
material a processar. Respeita também as instruções do
material constantes da embalagem do disco de diamante
tipo tacho.
Limpe o veio de trabalho (13) e todas as peças a serem
montadas.
Coloque o flange de admissão (14) no veio de trabalho (13),
de modo a que o colar de centragem fique de fora. O flange
de admissão (14) tem de engatar nas duas arestas do veio
de trabalho (13) (proteção contra torção).
No flange de admissão (14) encontra-se
colocada, à volta do colar de centragem, uma
peça de plástico (O-ring). Se o O-ring estiver
em falta ou danificado, o flange de
admissão (14) tem de ser obrigatoriamente
substituído antes de se continuar a utilização.
Coloque o disco de diamante tipo tacho (15) no flange de
admissão (14). Certifique-se de que a seta do sentido de
rotação no disco de diamante tipo tacho (15) coincide com
a seta do sentido de rotação na tampa de proteção e
aspiração (3).
Pressione a tecla de bloqueio do veio (9), para bloquear o
veio de trabalho.
Enrosque a porca de aperto (16) e aperte-a com a chave de
dois furos (18).
Certifique-se de que o colar da porca de aperto (16) aponta
para fora, tal como representado na figura.
Após montar o disco de diamante tipo tacho deverá
u
controlar, antes de ligar a ferramenta elétrica, se o
disco de diamante tipo tacho está montado
corretamente e se pode ser movimentado livremente.
Certifique-se de que o disco de diamante tipo tacho
não roça na tampa de proteção e aspiração ou noutras
peças.
Trocar o disco de diamante tipo tacho
Ao transportar a ferramenta elétrica, deverá retirar o disco
de diamante tipo tacho (15), para evitar danos no disco.
Não toque no disco de diamante tipo tacho antes de
u
ter arrefecido. Os discos de diamante tipo tacho
aquecem bastante durante os trabalhos.
Pressione a tecla de bloqueio do veio (9), para bloquear o
veio de trabalho.
Só acione a tecla de bloqueio do veio com o veio de
u
retificação parado. Caso contrário é possível que a
ferramenta elétrica seja danificada.
r.p.m. [m/s]
11000 80
