OPTISONIC 7300 / 8300

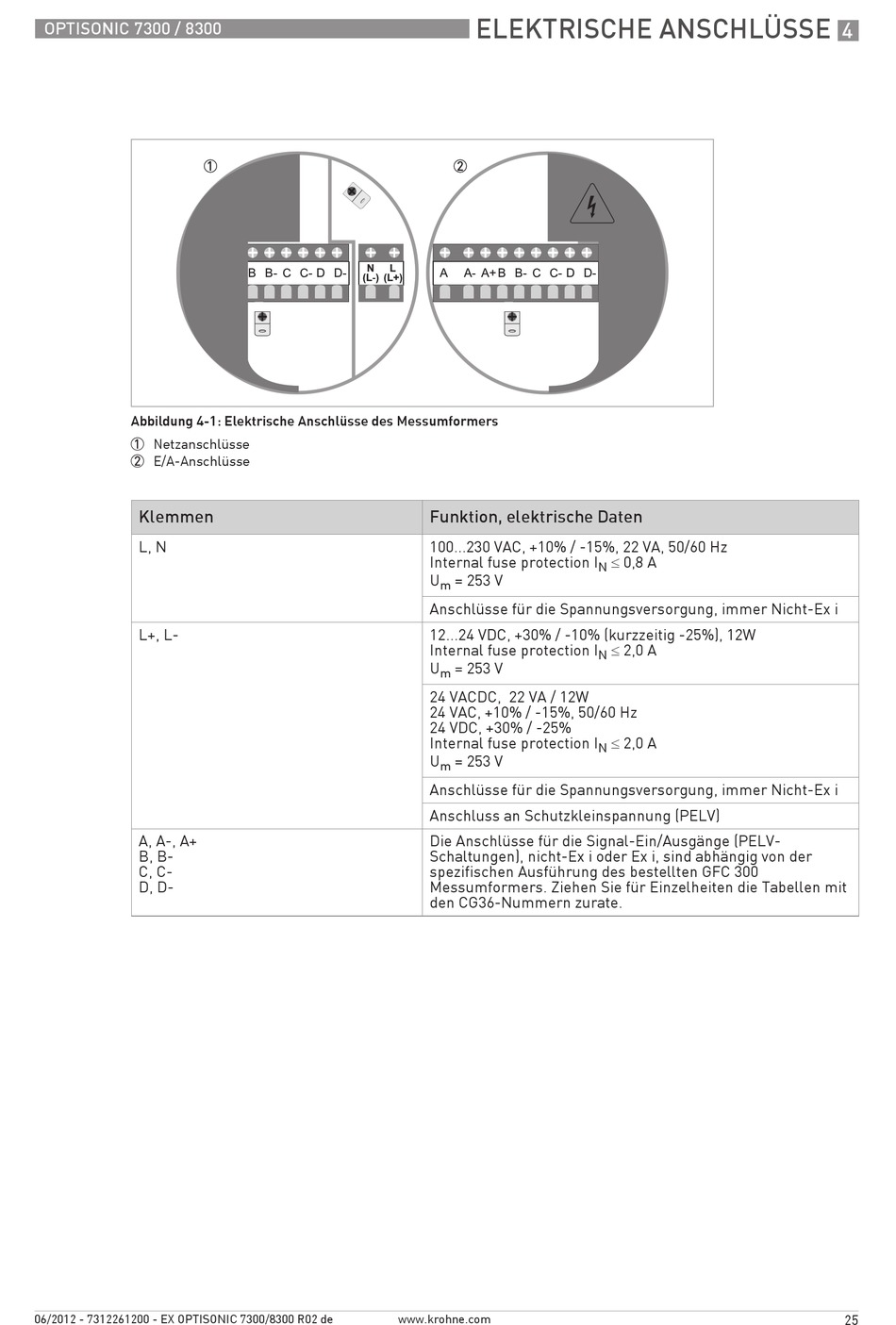

Abbildung 4-1: Elektrische Anschlüsse des Messumformers
1 Netzanschlüsse
2 E/A-Anschlüsse
Klemmen
L, N
L+, L-
A, A-, A+
B, B-
C, C-
D, D-
06/2012 - 7312261200 - EX OPTISONIC 7300/8300 R02 de
ELEKTRISCHE ANSCHLÜSSE
Funktion, elektrische Daten
100...230 VAC, +10% / -15%, 22 VA, 50/60 Hz
Internal fuse protection I
U = 253 V
m
Anschlüsse für die Spannungsversorgung, immer Nicht-Ex i
12...24 VDC, +30% / -10% (kurzzeitig -25%), 12W
Internal fuse protection I
U = 253 V
m
24 VACDC, 22 VA / 12W
24 VAC, +10% / -15%, 50/60 Hz
24 VDC, +30% / -25%
Internal fuse protection I
U = 253 V
m
Anschlüsse für die Spannungsversorgung, immer Nicht-Ex i
Anschluss an Schutzkleinspannung (PELV)
Die Anschlüsse für die Signal-Ein/Ausgänge (PELV-
Schaltungen), nicht-Ex i oder Ex i, sind abhängig von der
spezifischen Ausführung des bestellten GFC 300
Messumformers. Ziehen Sie für Einzelheiten die Tabellen mit
den CG36-Nummern zurate.
www.krohne.com
≤ 0,8 A
N
≤ 2,0 A
N
≤ 2,0 A
N
4
