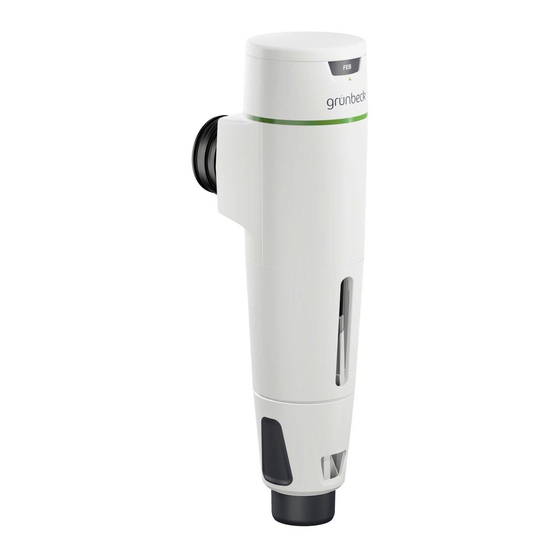

Grunbeck pureliQ:RX Betriebsanleitung

Rückspülfilter
Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis

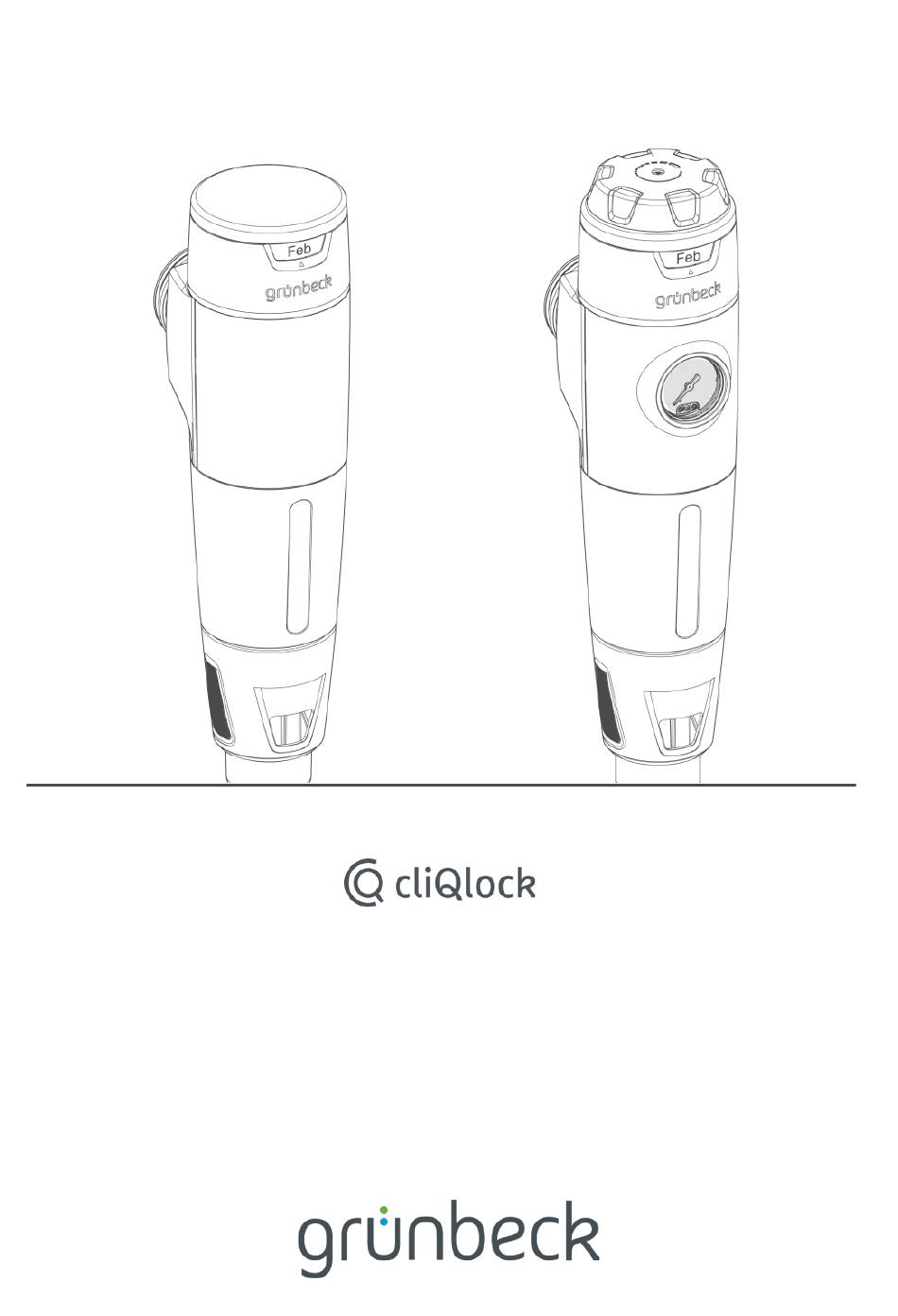

Wir verstehen Wasser.
Rückspülfilter | pureliQ:RX, pureliQ:RDX
Betriebsanleitung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Grunbeck pureliQ:RX

Inhaltszusammenfassung für Grunbeck pureliQ:RX

  • Seite 1 Wir verstehen Wasser. Rückspülfilter | pureliQ:RX, pureliQ:RDX Betriebsanleitung...
  • Seite 2 Zentraler Kontakt Deutschland Vertrieb +49 9074 41-0 Service +49 9074 41-333 service@gruenbeck.de Erreichbarkeit Montag bis Donnerstag 7:00 - 18:00 Uhr Freitag 7:00 - 16:00 Uhr Technische Änderungen vorbehalten. © by Grünbeck Wasseraufbereitung GmbH Originalbetriebsanleitung Stand: Mai 2024 Bestell-Nr.: 100263040000_de_005...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Einführung ........4 Inbetriebnahme ......38 Gültigkeit der Anleitung ....5 Produkt prüfen ....... 38 Mitgeltende Unterlagen ....5 Monatsanzeige einstellen ....39 Produktidentifizierung...... 6 Druckminderer einstellen Verwendete Symbole ...... 7 (pureliQ:RDX) ........ 40 Darstellung von Warnhinweisen ..8 Produkt an Betreiber übergeben ..

  • Seite 4: Einführung

    Einführung Einführung Diese Anleitung richtet sich an Betreiber, Bediener und Fachkräfte und ermöglicht den sicheren und effizienten Umgang mit dem Pro- dukt. Die Anleitung ist Bestandteil des Produkts. ● Lesen Sie diese Anleitung und die enthaltenen Anleitungen der Komponenten aufmerksam durch, bevor Sie Ihr Produkt betreiben.

  • Seite 5: Gültigkeit Der Anleitung

    Einführung Gültigkeit der Anleitung Diese Anleitung ist für folgende Produkte gültig: ● Rückspülfilter pureliQ:RX ● Rückspülfilter pureliQ:RDX Mitgeltende Unterlagen Im Sinne der Nachhaltigkeit stellen wir Ihnen das Produktdaten- blatt, Checklisten und diese Anleitung auf unserer Homepage zum Download bereit. ● Montageanleitung des cliQlock-Basismoduls ●...

  • Seite 6: Produktidentifizierung

    Einführung Produktidentifizierung Anhand der Produktbezeichnung und der Bestell-Nr. auf dem Ty- penschild können Sie Ihr Produkt identifizieren. ► Prüfen Sie, ob die in Kapitel 1.1 angegebenen Produkte mit Ihrem Produkt übereinstimmen. Das Typenschild finden Sie seitlich am Filter. Bezeichnung Bezeichnung DVGW-Prüfzeichen Filterfeinheit Betriebsanleitung beachten...

  • Seite 7: Verwendete Symbole

    Einführung Verwendete Symbole Symbol Bedeutung Gefahr und Risiko wichtige Information oder Voraussetzung nützliche Information oder Tipp schriftliche Dokumentation erforderlich Verweis auf weiterführende Dokumente Arbeiten, die nur von Fachkräften durchgeführt werden dürfen Arbeiten, die nur von Elektrofachkräften durchgeführt werden dürfen Arbeiten, die nur vom Kundendienst durchgeführt werden dürfen 7 | 68...

  • Seite 8: Darstellung Von Warnhinweisen

    Einführung Darstellung von Warnhinweisen Diese Anleitung enthält Hinweise, die Sie zu Ihrer persönlichen Si- cherheit beachten müssen. Die Hinweise sind mit einem Warnzei- chen gekennzeichnet und folgendermaßen aufgebaut: 1.1.1.1 SIGNALWORT 1.1.1.2 Art und Quelle der Gefährdung ● Mögliche Folgen ► Maßnahmen zur Vermeidung Folgende Signalwörter sind je nach Gefährdungsgrad definiert und können im vorliegenden Dokument verwendet sein: Warnzeichen und...

  • Seite 9: Anforderungen An Personal

    Einführung Anforderungen an Personal Während der einzelnen Lebensphasen des Produkts führen unter- schiedliche Personen Arbeiten am Produkt aus. Die Arbeiten erfor- dern unterschiedliche Qualifikationen. 1.6.1 Qualifikation des Personals Personal Voraussetzungen • Keine besonderen Fachkenntnisse Bediener • Kenntnisse über die übertragenen Aufgaben •...

  • Seite 10: Persönliche Schutzausrüstung

    Einführung 1.6.2 Berechtigungen des Personals Die folgende Tabelle beschreibt, welche Tätigkeiten von wem durch- geführt werden dürfen. Bediener Betreiber Fachkraft Kunden- dienst Transport und Lagerung Installation und Montage Inbetriebnahme Betrieb und Bedienung Reinigung Inspektion Wartung halbjährlich jährlich Störungsbeseitigung Instandsetzung Außer- und Wiederinbe- triebnahme Demontage und Entsor- gung...

  • Seite 11: Sicherheit

    Sicherheit Sicherheit Sicherheitsmaßnahmen ● Betreiben Sie Ihr Produkt nur, wenn alle Komponenten ord- nungsgemäß installiert wurden. ● Beachten Sie die örtlich gültigen Vorschriften zum Trinkwas- serschutz, zur Unfallverhütung und zur Arbeitssicherheit. ● Nehmen Sie keine Änderungen, Umbauten, Erweiterungen an Ihrem Produkt vor. ●...

  • Seite 12: Schutzbedürftige Personengruppe

    Sicherheit 2.1.2 Schutzbedürftige Personengruppe ● Kinder dürfen nicht mit dem Produkt spielen. ● Dieses Produkt ist nicht dafür bestimmt, durch Personen (ein- schließlich Kinder) mit eingeschränkten Fähigkeiten, man- gelnder Erfahrung oder mangelndem Wissen benutzt zu wer- den. Es sei denn, sie werden beaufsichtigt, wurden in die si- chere Verwendung des Produkts eingewiesen und verstehen die resultierenden Gefahren.

  • Seite 13: Produktspezifische Sicherheitshinweise

    Sicherheit Produktspezifische Sicherheitshinweise WARNUNG Übermäßige Verschmutzung des Filterelements ● Infektionsgefahr durch Verkeimung ► Halten Sie die Intervalle und Empfehlungen für Inspektion und Wartung des Filters ein. ► Entriegeln Sie das cliQlock-Modulsystem nicht unter Druck. Stellen Sie sicher, dass die Wasserversorgung vor dem Ent- riegeln des cliQlock-Modylsystems abgesperrt ist.

  • Seite 14: Produktbeschreibung

    Produktbeschreibung Produktbeschreibung Bestimmungsgemäße Verwendung ● Die Rückspülfilter pureliQ:RX und pureliQ:RDX sind zur Filtra- tion von Trinkwasser bestimmt. ● Der Rückspülfilter pureliQ:RDX mit Druckminderer ist zusätz- lich zur Einstellung des Nachdrucks auf der Entnahmeseite zur Einhaltung des max. zulässigen Betriebsdrucks gemäß...

  • Seite 15: Produktkomponenten

    Produktbeschreibung Produktkomponenten Bezeichnung Bezeichnung Steckkupplung für cliQlock- Sichtfenster Basismodul Rückspülhandrad Wartungsring mit Monatsanzeige O-Ring der Filterglocke Handrad des Druckminderers Adapter für Kanalanschluss Manometer 15 | 68...

  • Seite 16: Funktionsbeschreibung

    Produktbeschreibung Funktionsbeschreibung Das ungefilterte Trinkwasser strömt durch die Eingangsseite in den Filter und dringt von außen nach innen durch das Filterelement zum Reinwasserausgang. Dabei werden Fremdpartikel mit einer Größe von > 100 μm zurückgehalten. Abhängig von Größe und Gewicht bleiben Fremdpartikel am Fil- terelement haften oder sie fallen direkt nach unten in die Filterglo- cke.

  • Seite 17: Transport Und Lagerung

    Transport und Lagerung Transport und Lagerung Transport ► Transportieren Sie das Produkt nur in der Originalverpa- ckung. ► Beachten Sie die Symbole und Hinweise auf der Verpa- ckung. Lagerung ► Lagern Sie das Produkt geschützt vor folgenden Einflüssen: • Feuchtigkeit, Nässe •...

  • Seite 18: Installation

    Installation Installation Die Installation des Produkts ist ein wesentlicher Eingriff in die Trinkwasserinstallation und darf nur von einer Fachkraft vorge- nommen werden. Der Einbau des Produkts erfolgt gemäß DIN EN 806-2 und DIN EN 1717 in der Kaltwasserleitung nach dem Wasserzähler und vor Verteilungsleitungen und den zu schützenden Geräten.
  • Seite 19 Installation Einbaubeispiel in senkrechter Leitung Bezeichnung Bezeichnung Absperrventil Eingang Absperrventil Ausgang Sicherheitseinrichtung Bauseitiger Schlauch für protectliQ Schlauchadapter (optional) cliQlock-Basismodul 19 | 68...
  • Seite 20 Installation Einbaubeispiel in Verbindung mit Anschlussmodul softliQ:SE Bezeichnung Bezeichnung cliQlock-Basismodul Enthärtungsanlage softliQ:SE Anschlussmodul softliQ:SE 20 | 68...

  • Seite 21: Anforderungen An Den Installationsort

    Installation Anforderungen an den Installationsort Örtliche Installationsvorschriften, allgemeine Richtlinien und techni- sche Daten sind zu beachten. ● Schutz vor Frost, starker Wärmeeinwirkung und direkter Son- neneinstrahlung ● Schutz vor Chemikalien, Farbstoffen, Lösungsmitteln und de- ren Dämpfen ● Umgebungstemperatur und Abstrahlungstemperatur in unmit- telbarer Nähe •...
  • Seite 22 Installation Platzbedarf ● Zur Bedienung muss vor dem Produkt ein Abstand von mind. 500 mm vorhanden sein. Sanitärinstallation ● Bodenablauf oder entsprechende Sicherheitseinrichtung mit Wasserstopp-Funktion (z. B. Sicherheitseinrichtung pro- tectliQ) ● Absperrventile vor und nach dem Produkt 22 | 68...

  • Seite 23: Lieferumfang Prüfen

    Installation Lieferumfang prüfen Abhängig von Ihrer Bestellung erhalten Sie den Rückspülfilter pureliQ:RX oder den Rückspülfilter pureliQ:RDX mit Druckminde- rer. Das cliQlock-Basismodul ist nicht im Lieferumfang enthalten. Bezeichnung Bezeichnung Rückspülfilter pureliQ:RX Schlauchadapter Rückspülfilter pureliQ:RDX ► Prüfen Sie den Lieferumfang auf Vollständigkeit und Beschä- digungen.

  • Seite 24: Sanitärinstallation

    Installation Sanitärinstallation Das cliQlock-Basismodul muss bereits installiert sein. Der Filter kann in eine waagerechte oder senkrechte Rohrleitung installiert werden. 5.3.1 cliQlock-Basismodul vorinstallieren Installieren Sie das cliQlock-Basismodul gemäß Montageanleitung. Bezeichnung cliQlock-Basismodul in Fließrichtung von links (Klammer zeigt nach unten) cliQlock-Basismodul in Fließrichtung von rechts (Klammer zeigt nach oben) ►...

  • Seite 25: Filter Mit Cliqlock-Basismodul Verbinden

    Installation 5.3.2 Filter mit cliQlock-Basismodul verbinden 1. Drücken Sie die cliQlock-Klammer etwas zusammen. 2. Ziehen Sie die cliQlock-Klammer langsam heraus. 3. Ziehen Sie die Verschlusskappe für cliQlock-Modulsystem heraus, falls vorhanden. a Bewahren Sie die Verschlusskappe für cliQlock-Modul- system auf. 25 | 68...
  • Seite 26 Installation 4. Stecken Sie den Filter mit der Steckkupplung bis zum An- schlag in das cliQlock-Basismodul. a Prüfen Sie, ob der Filter vollständig auf Anschlag ein- gesteckt ist – sonst lässt sich die cliQlock-Klammer nicht einstecken. 5. Stecken Sie die cliQlock-Klammer vorsichtig in das cliQlock- Basismodul.
  • Seite 27 Installation 7. Notieren Sie die Anschlussnennweite (DN) des cliQlock-Ba- sismoduls auf dem Typenschild. » Der Filter ist im cliQlock-Basismodul montiert. 27 | 68...

  • Seite 28: Filter Aus Cliqlock-Basismodul Demontieren

    Installation 5.3.3 Filter aus cliQlock-Basismodul demontieren Bei Demontage des Filters kann die Steckkupplung im cliQlock-Ba- sismodul stecken bleiben. ► Benutzen Sie bei den Arbeiten Hygienehandschuhe. ► Beachten Sie bei Demontage des Filters Folgendes: 1. Ziehen Sie die Steckkupplung aus dem cliQlock-Basismodul von Hand heraus –...

  • Seite 29: Filter Im Anschlussmodul Softliq:se Installieren

    Installation Filter im Anschlussmodul softliQ:SE installieren Die Filter pureliQ:RX/RDX für das cliQlock-Modulsystem können an das Anschlussmodul softliQ:SE angeschlossen werden. Beim Installieren des Filters kann eine geringe Menge an Wasser austreten. ► Installieren Sie den Filter folgendermaßen: 1. Schließen Sie das Absperrventil vor dem cliQlock-Modulsys- tem.
  • Seite 30 Installation 5.4.1 Anschlussmodul öffnen 1. Drücken Sie die cliQlock-Klammer etwas zusammen. 2. Ziehen Sie die cliQlock-Klammer langsam heraus. 3. Ziehen Sie die Verschlusskappe für cliQlock heraus. a Bewahren Sie die Verschlusskappe für cliQlock auf. 30 | 68...

  • Seite 31: Filter Einsetzen

    Installation 5.4.2 Filter einsetzen 1. Stecken Sie den Filter mit der Steckkupplung bis zum An- schlag in das Anschlussmodul. a Prüfen Sie, ob der Filter vollständig auf Anschlag ein- gesteckt ist – sonst lässt sich die cliQlock-Klammer nicht einstecken. 2. Stecken Sie die cliQlock-Klammer vorsichtig in das An- schlussmodul.
  • Seite 32 Installation 4. Prüfen Sie den Festsitz des Filters im Anschlussmodul. a Ziehen Sie leicht am Filter. 5. Stellen Sie bei waagerechter Montage sicher, dass das An- schlussmodul mit dem Filter sicher gegen die Wandfläche ab- gestützt ist. a Stellen Sie das Handrad der Wandabstützung bei Be- darf nach, bis dieses gegen die Wandfläche drückt.

  • Seite 33: Rückspülanschluss Anbringen

    Installation Rückspülanschluss anbringen Ist die Installation einer Abwasserleitung nicht möglich, kann das Rückspülwasser in einem Eimer oder Behälter aufgefangen wer- den. 5.5.1.1 Ableitung des Rückspülwassers mit Kanalanschluss Für diese Variante wird der mitgelieferte Schlauchadapter nicht be- nötigt. Der freie Auslauf für diese Variante ist bereits im Filter inte- griert.

  • Seite 34: Ableitung Des Rückspülwassers Mit Schlauchanschluss

    Installation 5.5.1.2 Ableitung des Rückspülwassers mit Schlauchanschluss 1. Montieren Sie den Schlauchadapter am Filter. Der Schlauch ist nicht im Lieferumfang enthalten. Die Schlauchlänge darf maximal 4 Meter betragen. Längere Schläuche können zu Druckverlust führen und die Rück- spülung beeinträchtigen. Stagnationswasser im Schlauch durch zu geringes HINWEIS Gefälle ●...
  • Seite 35 Installation 2. Schließen Sie einen bauseitigen Schlauch an den Schlauch- adapter und an den installierten Kanalanschluss an. 35 | 68...
  • Seite 36 Installation Alternative Ableitung des Rückspülwassers 1. Schließen Sie einen bauseitigen Schlauch an den Schlauch- adapter an. 2. Führen Sie den Schlauch zur Einleitstelle (z. B. Eimer, Kanal oder Bodenablauf). ► Achten Sie an der Einleitstelle auf einen freien Auslauf des Rückspülwassers.
  • Seite 37 Installation Ableitung des Rückspülwassers zum Kanalanschluss der Enthärtungsanlage softliQ:SE 1. Schließen Sie einen bauseitigen Schlauch an den Schlauch- adapter und an den installierten Kanalanschluss der softliQ:SE an. Siehe Betriebsanleitung der Enthärtungsanlage softliQ:SE. 37 | 68...

  • Seite 38: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Die Erstinbetriebnahme des Produkts darf nur vom Kundendienst durchgeführt werden. Produkt prüfen 1. Öffnen Sie die Absperrventile. 2. Öffnen Sie die nächstgelegene Wasserentnahmestelle nach dem Filter maximal. » Der Filter ist entlüftet. 3. Prüfen Sie den Filter auf Dichtheit. 4.

  • Seite 39: Monatsanzeige Einstellen

    Inbetriebnahme Monatsanzeige einstellen Über die Grünbeck myProduct-App erhalten Sie eine Meldung zum rechtzeitigen Rückspülen des Filters (siehe Kapitel 7.1). ► Stellen Sie den Wartungsring auf den Monat der nächsten Wartung ein (alternativ auf den Monat des nächsten Rück- spülens – spätestens halbjährlich). 39 | 68...

  • Seite 40: Druckminderer Einstellen (Pureliq:rdx)

    Inbetriebnahme Druckminderer einstellen (pureliQ:RDX) Der Druckminderer ist werkseitig auf 4 bar eingestellt. Sie können diesen Wert folgendermaßen ändern: 1. Stellen Sie den gewünschten Nachdruck am Druckminderer- Handrad ein (links drehen = Druckerhöhung, rechts drehen = Druckreduzierung). 2. Öffnen und schließen Sie eine Wasserentnahmestelle. »...

  • Seite 41: Produkt An Betreiber Übergeben

    Inbetriebnahme Produkt an Betreiber übergeben ► Erklären Sie dem Betreiber die Funktion des Produkts. ► Weisen Sie den Betreiber mit Hilfe der Anleitung ein und be- antworten Sie seine Fragen. ► Weisen Sie den Betreiber auf erforderliche Inspektionen und Wartungen hin. ►...

  • Seite 42: Betrieb/Bedienung

    Betrieb/Bedienung Betrieb/Bedienung Der Betrieb des Produkts erfolgt automatisch und bedarf keiner Be- dienung. VORSICHT cliQlock-Modulsystem unter Druck entriegeln ● Stoßen, Treffen durch Filter ► Sperren Sie die Wasserversorgung vor dem Bedienen des cliQlock-Modylsystems ab. ► Stellen Sie sicher, dass das cliQlock-Modulsystem drucklos ist.

  • Seite 43: Instandhaltung

    Instandhaltung Instandhaltung Die Instandhaltung beinhaltet die Reinigung, Inspektion und War- tung des Produkts. Die Verantwortung für Inspektion und Wartung unterliegt den örtli- chen und nationalen Anforderungen. Der Betreiber ist für die Ein- haltung der vorgeschriebenen Instandhaltungsarbeiten verantwort- lich. Durch den Abschluss eines Wartungsvertrags stellen Sie die ter- mingerechte Abwicklung aller Wartungsarbeiten sicher.

  • Seite 44: Intervalle

    Instandhaltung Intervalle Um langfristig eine einwandfreie Funktion des Produkts zu sichern, sind regelmäßige Arbeiten erforderlich. Die DIN EN 806-5 empfiehlt eine regelmäßige Wartung, um einen störungsfreien und hygieni- schen Betrieb des Produkts zu gewährleisten. ► Legen Sie als Betreiber fest, welche Komponenten in wel- chen Intervallen (belastungsabhängig) inspiziert und gewar- tet werden müssen.

  • Seite 45: Inspektion

    Instandhaltung Inspektion Die regelmäßige Inspektion können Sie als Betreiber selbst durch- führen. ► Führen Sie mindestens alle 2 Monate eine Inspektion durch. 1. Prüfen Sie die Installation auf Dichtheit und Funktion. 2. Lesen Sie bei pureliQ:RDX den Ruhedruck (Null-Durch- fluss) ab. 3.

  • Seite 46: Wartung

    Instandhaltung Wartung WARNUNG Unregelmäßiges Rückspülen des Filters ● Infektionsgefahr durch Verkeimung ► Halten Sie die Intervalle für Inspektion und Rückspülen des Filters ein. 8.4.1 Halbjährliche Wartung 8.4.1.1 Filter rückspülen Während der Rückspülung steht weiterhin filtriertes Reinwasser zur Verfügung. Wir empfehlen, den Rückspülvorgang 3-mal zu wiederholen. Rückspülen über Schlauchanschluss Stagnationswasser im Schlauch durch zu geringes HINWEIS...
  • Seite 47 Instandhaltung 1. Drehen Sie das Rückspülhandrad in Pfeilrichtung nach links bis zum Anschlag. 2. Halten Sie das Rückspülhandrad 5 – 10 Sekunden in dieser Stellung. 3. Drehen Sie das Rückspülhandrad nach rechts in die Aus- gangsstellung zurück. 47 | 68...
  • Seite 48 Instandhaltung 4. Prüfen Sie bei pureliQ:RDX den Wasserdruck: a Öffnen Sie eine Wasserentnahmestelle voll und lesen Sie den Fließdruck am Manometer ab. b Schließen Sie die Wasserentnahmestelle und lesen Sie den Ruhedruck (Null-Durchfluss) am Manometer ab. c Regulieren Sie den Nachdruck bei Bedarf. 5.

  • Seite 49: Jährliche Wartung

    Instandhaltung 8.4.2 Jährliche Wartung Die folgenden Tätigkeiten dürfen nur von einer Fachkraft durchge- führt werden. Falls eine Undichtheit oder eine Fehlfunktion festgestellt wird, führen Sie ergänzend zur halbjährlichen Wartung eine Verschleißprüfung durch: 1. Prüfen Sie den Festsitz des Filters am cliQlock-Basismodul. a Ziehen Sie am Filter und schwenken Sie ihn.
  • Seite 50 Instandhaltung 3. Schließen Sie die Absperrventile am Eingang und Ausgang. 4. Führen Sie eine Rückspülung durch, um den Wasserdruck im Filter und in der Wasserleitung abzubauen. 5. Demontieren Sie den Kanalanschluss oder den Schlauch- adapter (falls vorhanden). 50 | 68...
  • Seite 51 Instandhaltung ► Falls die Verbindungsstelle undicht ist, führen Sie folgende Arbeiten durch. 6. Lösen Sie den Filter vom cliQlock-Basismodul. a Ziehen Sie die cliQlock-Klammer heraus. b Ziehen Sie den Filter vorsichtig heraus. 7. Prüfen Sie die O-Ringe an der Steckkupplung auf Verschleiß. 8.
  • Seite 52 Instandhaltung Bezeichnung Bezeichnung Flachdichtungen der Rückflussverhinderer Wasserzählerverschraubung Blindstopfen mit O-Ring für Dichtung des Dosierventil Rückflussverhinderers 9. Demontieren Sie bei Bedarf das cliQlock-Basismodul und prü- fen Sie die Dichtungen der Wasserzählerverschraubungen auf Verschleiß. 10. Prüfen Sie den Rückflussverhinderer auf Verschleiß. 11. Prüfen Sie den Blindstopfen mit O-Ring auf Verschleiß. 12.
  • Seite 53 Instandhaltung Bezeichnung Bezeichnung Filterglockenabdeckung Rückspülventil inkl. Dichtung Rückspülhandrad Filterglocke Befestigungsmutter inkl. Filterelement Dichtung O-Ring Filterglocke Federpaket 53 | 68...
  • Seite 54 Instandhaltung 13. Demontieren Sie das Rückspülhandrad mit der Filterglocken- abdeckung. 14. Schrauben Sie die Filterglocke ab. 15. Prüfen Sie die O-Ringe und Flachdichtungen auf Verschleiß. 16. Prüfen Sie das Federpaket und Rückspülventil auf Leichtgän- gigkeit und Beschädigungen. 17. Prüfen Sie das Filterelement auf Beschädigungen und Schmutzablagerungen.

  • Seite 55: Ersatzteile

    Instandhaltung Ersatzteile Eine Übersicht der Ersatzteile finden Sie im Ersatzteilkatalog unter www.gruenbeck.de. Sie erhalten die Ersatzteile bei der für Ihr Ge- biet zuständigen Grünbeck-Vertretung. Verschleißteile Wechsel der Verschleißteile darf nur von einer Fachkraft durchge- führt werden. Verschleißteile sind nachfolgend aufgeführt: ●...

  • Seite 56: Service Kits

    Instandhaltung Service Kits 8.7.1 Service Kits für pureliQ:RX Bezeichnung Bezeichnung Filterelement Federpaket Befestigungsmutter inkl. Dich- O-Ring Filterglocke tung Filterglocke Rückspülventil inkl. Dichtun- Bezeichnung bestehend aus Bestell-Nr. • Filterelement 100 µm inkl. Dichtung 101 676e Service Kit I • O-Ring Filterglocke •...

  • Seite 57: Service Kits Für Pureliq:rdx

    Instandhaltung 8.7.2 Service Kits für pureliQ:RDX Bezeichnung Bezeichnung Filterelement Federpaket Befestigungsmutter inkl. Dich- O-Ring Filterglocke tung Filterglocke Druckminderer Rückspülventil inkl. Dichtun- Manometer Bezeichnung bestehend aus Bestell-Nr. • Service Kit I 101 678e Service Kit III • Druckminderer • Manometer • Service Kit III 101 679e Service Kit IV •...
  • Seite 58 Instandhaltung Erforderliches Werkzeug Bestell-Nr. 105 805 Bandschlüssel (für Demontage der Filterglocke) 104 805 Rohr-Steckschlüssel (für Druckminderer-Kartusche) Inbusschlüssel 10 (für Befestigungsmutter) TORX T8 (Manometer) TORX T10 (Druckminderer Stellkappe) 58 | 68...

  • Seite 59: Störung

    Störung Störung Kontaminiertes Trinkwasser durch Stagnation WARNUNG ● Infektionskrankheiten ► Lassen Sie Störungen umgehend beseitigen. Beobachtungen Beobachtung Erklärung Abhilfe ► Absperrventile vollstän- Der Wasserdruck an Die Absperrventile sind der Entnahmestelle ist nicht vollständig geöffnet dig öffnen zu gering Das Filterelement ist ►...
  • Seite 60 Störung Beobachtung Erklärung Abhilfe ► O-Ringe und Dichtun- Wasserverlust des Fehlerhafte Verbin- Systems (Leckage) dungsstelle gen auf Verformungen oder Verschleiß prüfen ► Filterkopf auf Schäden prüfen ► cliQlock-Basismodul auf Schäden prüfen ► Undichte Komponenten von einer Fachkraft er- setzen lassen Falls eine Störung nicht beseitigt werden kann, können weitere Maßnahmen durch den Kundendienst ergriffen werden.

  • Seite 61: Außerbetriebnahme

    Außerbetriebnahme 10 Außerbetriebnahme Es ist nicht notwendig, Ihr Produkt außer Betrieb zu nehmen. Bei längerer Abwesenheit, z. B. Urlaub müssen Hygienevorkeh- rungen gemäß VDI 3810-2 und VDI 6023-2 getroffen werden, um die Trinkwasserhygiene nach Stillstandszeiten einzuhalten. 10.1 Temporärer Stillstand ► Führen Sie folgende Tätigkeiten durch, falls die Trinkwasser- installation für längere Zeit nicht benutzt wurde: nach einem Stillstand ≤...

  • Seite 62: Demontage Und Entsorgung

    Demontage und Entsorgung 11 Demontage und Entsorgung 11.1 Demontage Die hier beschriebenen Tätigkeiten stellen einen Eingriff in Ihre Trinkwasserinstallation dar. ► Beauftragen Sie für diese Tätigkeiten ausschließlich Fach- kräfte. 1. Schließen Sie die Absperrventile vor dem Filter. 2. Öffnen Sie eine Wasserentnahmestelle und warten Sie einige Sekunden.
  • Seite 63 Demontage und Entsorgung ► Demontieren Sie den Filter: 1. Ziehen Sie die cliQlock-Klammer heraus. 2. Ziehen Sie den Filter aus dem cliQlock-Basismodul heraus. 3. Setzen Sie die Verschlusskappe in das cliQlock-Basismodul ein. 4. Sichern Sie die Verschlusskappe mit der cliQlock-Klammer. »...

  • Seite 64: 11.2 Entsorgung

    Demontage und Entsorgung 11.2 Entsorgung ► Beachten Sie die geltenden nationalen Vorschriften. Verpackung ► Entsorgen Sie die Verpackung umweltgerecht. HINWEIS Gefahr für die Umwelt durch falsche Entsorgung ● Verpackungsmaterialien sind wertvolle Rohstoffe und kön- nen in vielen Fällen wiederverwendet werden. ●...
  • Seite 65 Demontage und Entsorgung Notizen ___________________________ ___________________________ ___________________________ ___________________________ ___________________________ ___________________________ ___________________________ ___________________________ ___________________________ ___________________________ ___________________________ ___________________________ ___________________________ ___________________________ ___________________________ 65 | 68...
  • Seite 67 Impressum Technische Dokumentation Bei Fragen und Anregungen zu dieser Betriebsanleitung wenden Sie sich bitte direkt an die Abteilung Technische Dokumentation bei Grünbeck Email: dokumentation@gruenbeck.de...
  • Seite 68 Grünbeck Wasseraufbereitung GmbH Josef-Grünbeck-Straße 1 89420 Höchstädt a. d. Donau +49 9074 41-0 +49 9074 41-100 info@gruenbeck.de Mehr Infos unter www.gruenbeck.de www.gruenbeck.de...
