Status LED
(oben) grün
(unten) rot
Regler nicht programmiert
(Lieferzustand oder nach Reset)
MANU (Handmodus)
• Taste LINKS:
Antrieb fährt links
• Taste MENU:
Betätigung > 5s Wechsel in Programmiermodus
• Taste RECHTS:
Antrieb fährt rechts
AUTO (Automatikmodus)
• Tasten :
keine Funktion
• LED - Anzeige
Antrieb fährt links
Antrieb fährt rechts
Position erreicht
1. Schiebeschalter S auf dem PMR-Nano Regler auf MANU (manuell) stellen.
2. Antrieb mit der Taste R in die gewünschte rechte Endlage fahren.
3. Zugehörige Schaltnocke für Endlagen schalter SR * in Drehrichtung der Schaltnockenwelle so einstellen, dass der Schalter SR
betätigt wird.
4. Antrieb mit der Taste L in die gewünschte linke Endlage fahren.
5. Zugehörige Schaltnocke für Endlagenschalter SL * in Drehrichtung der Schaltnockenwelle so einstellen, dass der Schalter SL
betätigt wird.
6. Antrieb mit der Taste R wieder in die Rechte Endlage fahren.
Damit ist die Enlagen- und Potentiometereinstellung abgeschlossen.
* s. Seite 11 der Original-Montage- und Betriebsanleitung für Antriebe der Baureihe Nano.
Leuchtend
LINEARIS N+ Ex

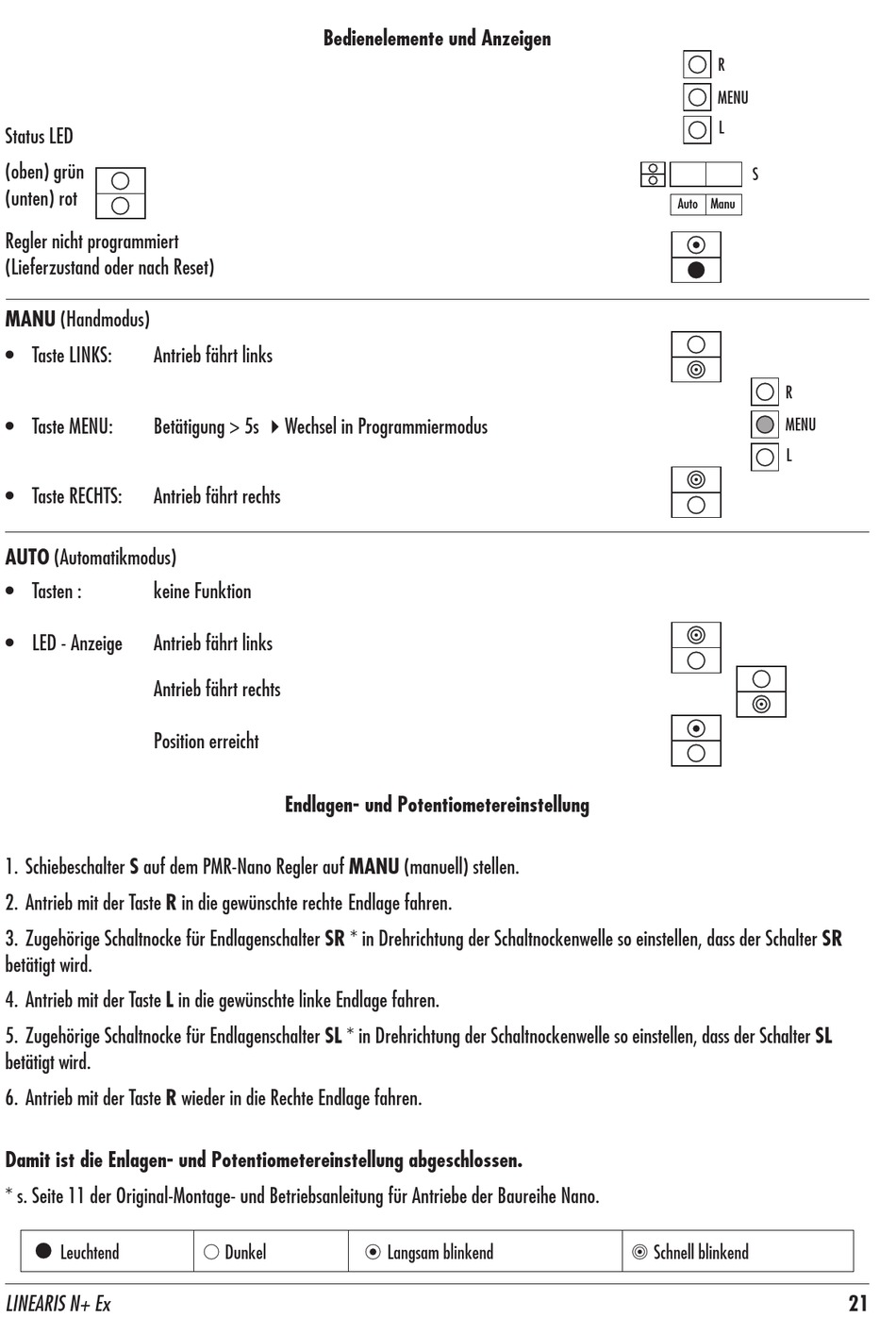

Bedienelemente und Anzeigen
Endlagen- und Potentiometereinstellung
Dunkel
Langsam blinkend
R
MENU
L
S
Auto
Manu
R
MENU
L
Schnell blinkend
21
