HINWEIS

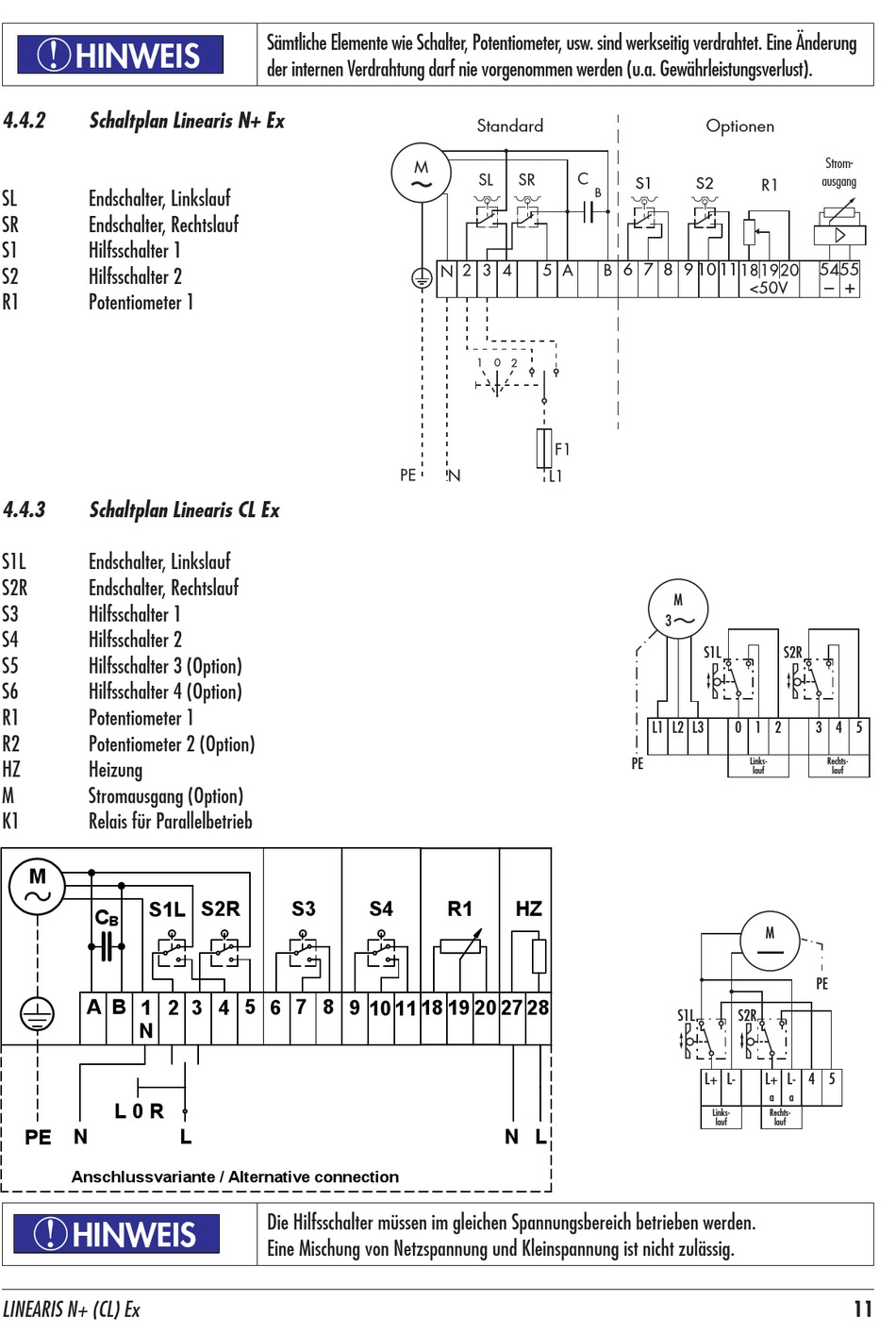

4.4.2
Schaltplan Linearis N+ Ex
SL
Endschalter, Linkslauf
SR
Endschalter, Rechtslauf
S1
Hilfsschalter 1
S2
Hilfsschalter 2
R1
Potentiometer 1
4.4.3
Schaltplan Linearis CL Ex
S1L
Endschalter, Linkslauf
S2R
Endschalter, Rechtslauf
S3
Hilfsschalter 1
S4
Hilfsschalter 2
S5
Hilfsschalter 3 (Option)
S6
Hilfsschalter 4 (Option)
R1
Potentiometer 1
R2
Potentiometer 2 (Option)
HZ
Heizung
M
Stromausgang (Option)
K1
Relais für Parallelbetrieb
M
S1L
C
B
A B
1
2 3 4 5
N
L 0 R
PE
N
Anschlussvariante / Alternative connection
!
HINWEIS
LINEARIS N+ (CL) Ex
Sämtliche Elemente wie Schalter, Potentiometer, usw. sind werkseitig verdrahtet. Eine Änderung
der internen Verdrahtung darf nie vorgenommen werden (u.a. Gewährleistungsverlust).
S2R
S3
6 7 8 9 10 11
L
Die Hilfsschalter müssen im gleichen Spannungsbereich betrieben werden.
Eine Mischung von Netzspannung und Kleinspannung ist nicht zulässig.
Standard
R1
HZ
S4
18 19 20
27 28
N L
Optionen
S1
S2
6 7
8
9 10
11
M
3
S1L
S2R
L1
L2
L3
0
1
2
PE
Links-
lauf
M
S1L
S2R
L+
L-
L+
L- 4
a
a
Links-
Rechts-
lauf
lauf
Strom-
ausgang
5455
–
+
3 4
5
Rechts-
lauf
PE
5
11
