EV11.3 WALLBOX
7.1

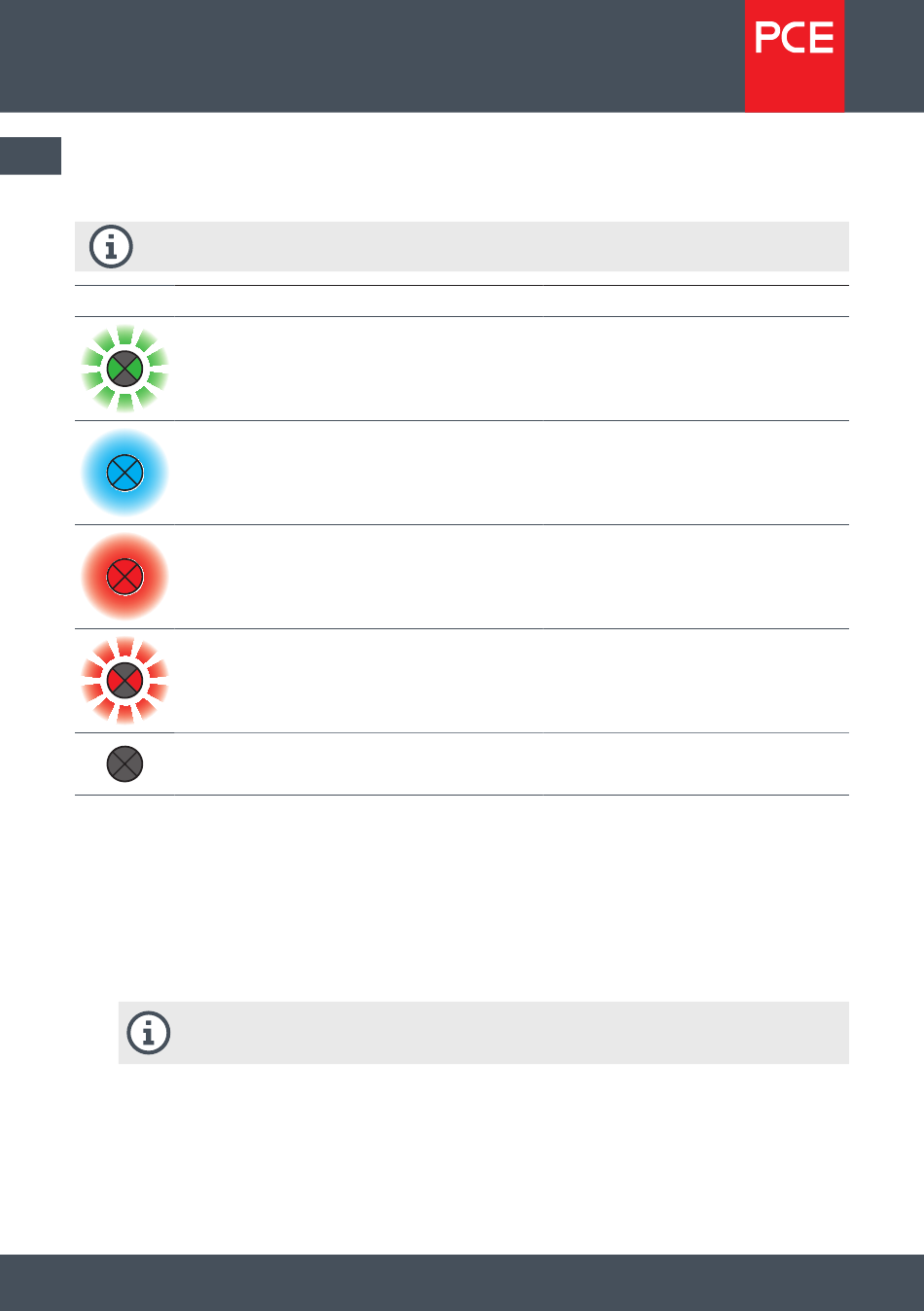

LED-Statusanzeige Bedeutung
DE
Die Ladestation verfügt über eine LED-Statusanzeige, die den aktuellen Zustand der
Ladestation zeigt.
Direkten Blickkontakt mit der leuchtenden LED vermeiden
LED-Statusanzeige
LED pulsiert grün
LED leuchtet blau
LED leuchtet rot
LED blinkt rot
LED leuchtet nicht
7.2
Fahrzeug laden
Vor dem Ladevorgang sicherstellen – LED-Statusanzeige pulsiert grün
Ladevorgang starten
1.
Ladekupplung aus der Kupplungsgarage herausnehmen
2.
Ladekabel von der Ladestation abwickeln
3.
Ladekupplung mit dem Fahrzeug verbinden
4.
Fahrzeug verriegelt Ladekupplung
5.
Ladevorgang startet automatisch – LED leuchtet blau
Ladevorgang unterbrechen
Wenn der gewünschte Ladezustand erreicht ist, den Ladevorgang gemäß dem Benut-
zerhandbuch des Fahrzeugs beenden.
24
11227 EV11.3 WALLBOX MBA V1.0
Prüfen – Ladekabel steht nicht unter Zugspannung und blockiert keine
Wege von anderen Verkehrsteilnehmern
Bedeutung
Ladestation betriebsbereit
Ladevorgang läuft
Ladestation außer Betrieb
Störung
Keine Spannungsversorgung
Montage- und Bedienungsanleitung
