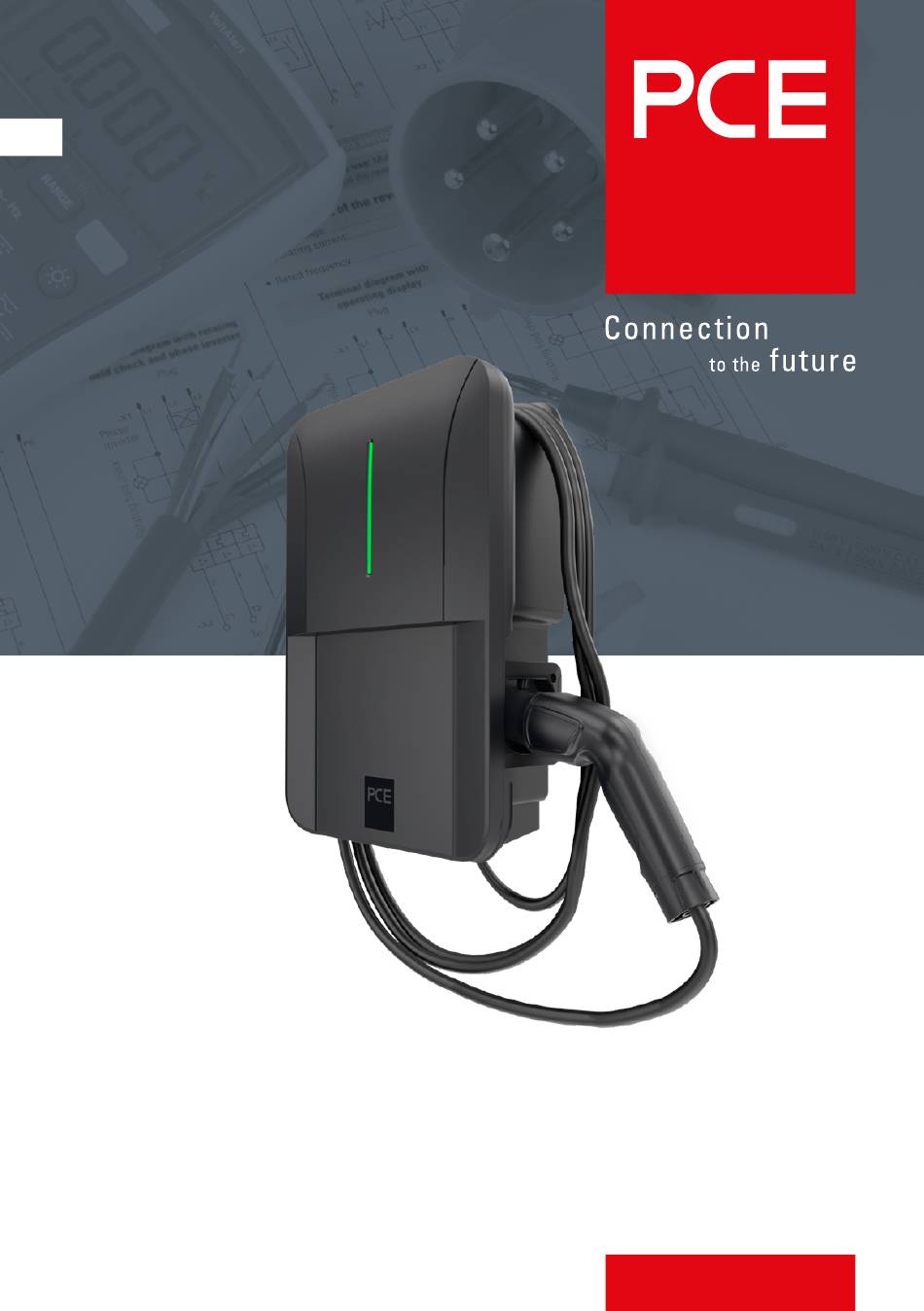

- Seite 1 Technische Information EV11.3 WALLBOX DIGITALE SIGNALE...
- Seite 2 EV11.3 WALLBOX Technische Information 11229 EV11.3 WALLBOX DIGITALE SIGNALE V1.0 04/2024 © PC Electric GesmbH Dieses Dokument ist urheberrechtlich geschützt. Der Inhalt dieses Dokumentes ist Eigentum der PC Electric GesmbH und darf weder ganz noch teilweise ohne schriftliche Genehmigung des Rechtsinhabers ver- vielfältigt oder reproduziert werden.
- Seite 3 EV11.3 WALLBOX Inhaltsverzeichnis Übersicht der Konfigurationsvarianten für digitale Eingänge..........4 Anschluss für digitale Signale ................... 5 Betriebsart: Freigabe mit PWM-Funktion und S0-Schnittstelle für Energiezähler .... 9 Kommunikation über Modbus tcp .................. 10 11229 EV11.3 WALLBOX DIGITALE SIGNALE V1.0 Technische Information...
- Seite 4 S0-Schnittstelle für Energiezähler Über Modbus tcp kann die Ladeenergie ausgelesen werden und wird über die S0-Schnittstelle erfasst. Wahrheitstabelle Normal Invertierte Freigabe mit PWM-Funktion und Eingang 1 Eingang 2 „Werkseinstellung“ Eingänge S0-Schnittstelle für Energiezähler 11229 EV11.3 WALLBOX DIGITALE SIGNALE V1.0 Technische Information...
- Seite 5 3. Input 2 2. Input 1 1. 15 V max. 0,1 A 3. NO 2. COM 1. NC 4. GND 3. Input 2 2. Input 1 1. 15 V max. 0,1 A 11229 EV11.3 WALLBOX DIGITALE SIGNALE V1.0 Technische Information...
- Seite 6 - Drehmoment 40Ncm. Draht rot = Kontakt 9 (unten) anklemmen. Draht violett = Kontakt 10 (unten) anklemmen 8. Untere Abdeckung des Energiezählers wieder anbringen. 9. Energiezähler mit Hutschiene wieder im Gehäuse einsetzen. 11229 EV11.3 WALLBOX DIGITALE SIGNALE V1.0 Technische Information...
- Seite 7 Anschlussbeispiel „Digitale Ausgänge - Ladevorgang aktiv“ 3. NO max. 60 V DC 2. COM max. 25 V AC 1. NC max. 0,5 A 4. GND 3. Input 2 2. Input 1 1. 15 V max. 0,1 A 11229 EV11.3 WALLBOX DIGITALE SIGNALE V1.0 Technische Information...
- Seite 8 1. 15 V max. 0,1 A Anschlussbeispiel „Digitale Ausgänge mit interner Versorgung - Ladevorgang aktiv“ 3. NO 2. COM 1. NC 4. GND 3. Input 2 2. Input 1 1. 15 V max. 0,1 A 11229 EV11.3 WALLBOX DIGITALE SIGNALE V1.0 Technische Information...
- Seite 9 Bei 3-phasigem Ladevorgang und PWM zwischen 47,5% und 52,5% beträgt der Ladestrom 6A 52,5% bis 90% 16A bis 6A 3,7kW bis 1,4kW 1-phasig 90% bis 100% oder digitaler Eingang ge- kein Ladevorgang kein Ladevorgang schlossen 11229 EV11.3 WALLBOX DIGITALE SIGNALE V1.0 Technische Information...
- Seite 10 Die Wallbox ist als Slave im Netzwerk und die Lastmanagement-Steuerung als Master. Bei der Wallbox können die Register einzeln mit dem Schreibzugriff 0x06 [Write Single Register] und mit dem Schreibzugriff 0x10 [Write Multiple Registers] gleichzeitig im Sekundentakt beschrieben werden. Bei jeder Übertragung soll auf das Register [Heartbeat] ein anderer Wert geschrieben werden, damit die Überwachungszeit von 60s mit jeder Änderung zurückgesetzt wird. Wenn Überwachungszeit ≤ 60s ist, dann wird [CHARGING_CURRENT] verwendet. Wenn Überwachungszeit > 60s ist, dann wird [CHARGING_CURRENT_OFFLINE] ver- wendet. Solange keine Betriebsparameter geändert werden müssen, kann das Modbus Netz- werk entlastet werden, indem alle 60s nur das Register [Heartbeat] geändert wird. 11229 EV11.3 WALLBOX DIGITALE SIGNALE V1.0 Technische Information...
- Seite 11 Befehle verarbeitet werden. HEARTBEAT [uint16] 40204 Wenn keine Kommunikation. dann „Sollwert Ladeleistung, wenn Heartbeat NOK“ Leuchtstärke wird remanent gespeichert. LED_BRIGHT- Einstellbereich: 0 bis 100% (ergibt PWM 0x37 [uint16] 40205 NESS bis 0xff) 11229 EV11.3 WALLBOX DIGITALE SIGNALE V1.0 Technische Information...
- Seite 12 0 = deaktiviert [uint16] 40104 WITCH 1 = aktiviert ACTIVE_CHAR- Dieser Wert wird an das Elektrofahrzeug übertragen [uint16] 40105 GING_CURRENT CHARGING_ Ladezeit seit Beginn der Ladung (no overflow) s x 10 [uint16] 40106 TIME 11229 EV11.3 WALLBOX DIGITALE SIGNALE V1.0 Technische Information...
- Seite 13 10 [uint16] 40121 Sobald ein neuer Fehler auftritt, wird der alte Fehler hierher ERROR_6 [uint16] 40122 kopiert ERROR_6_TIME max. 65535 entspricht 655350s = 7,59 Tage s x 10 [uint16] 40123 11229 EV11.3 WALLBOX DIGITALE SIGNALE V1.0 Technische Information...
- Seite 14 ACTUEL 40136 FIRMWARE_RE- 4 Byte (ASCII) [uint32] VISION 40137 HARDWARE_RE- 2 Byte [uint16] 40138 VISION 40139 SERIAL_NUM- Max. 9876543210 3x [uint16] 40140 40141 40142 MAC-Adresse der Netzwerk Schnittstelle 3x [uint16] 40143 40144 11229 EV11.3 WALLBOX DIGITALE SIGNALE V1.0 Technische Information...
- Seite 15 EV11.3 WALLBOX 11229 EV11.3 WALLBOX DIGITALE SIGNALE V1.0 Technische Information...
- Seite 16 PC Electric GesmbH Diesseits 145 4973 St. Martin im Innkreis AUSTRIA TEL +43 7751 61220 FAX +43 7751 6969 office@pcelectric.at Art.Nr. 11229...
