EV11.3 WALLBOX
DE

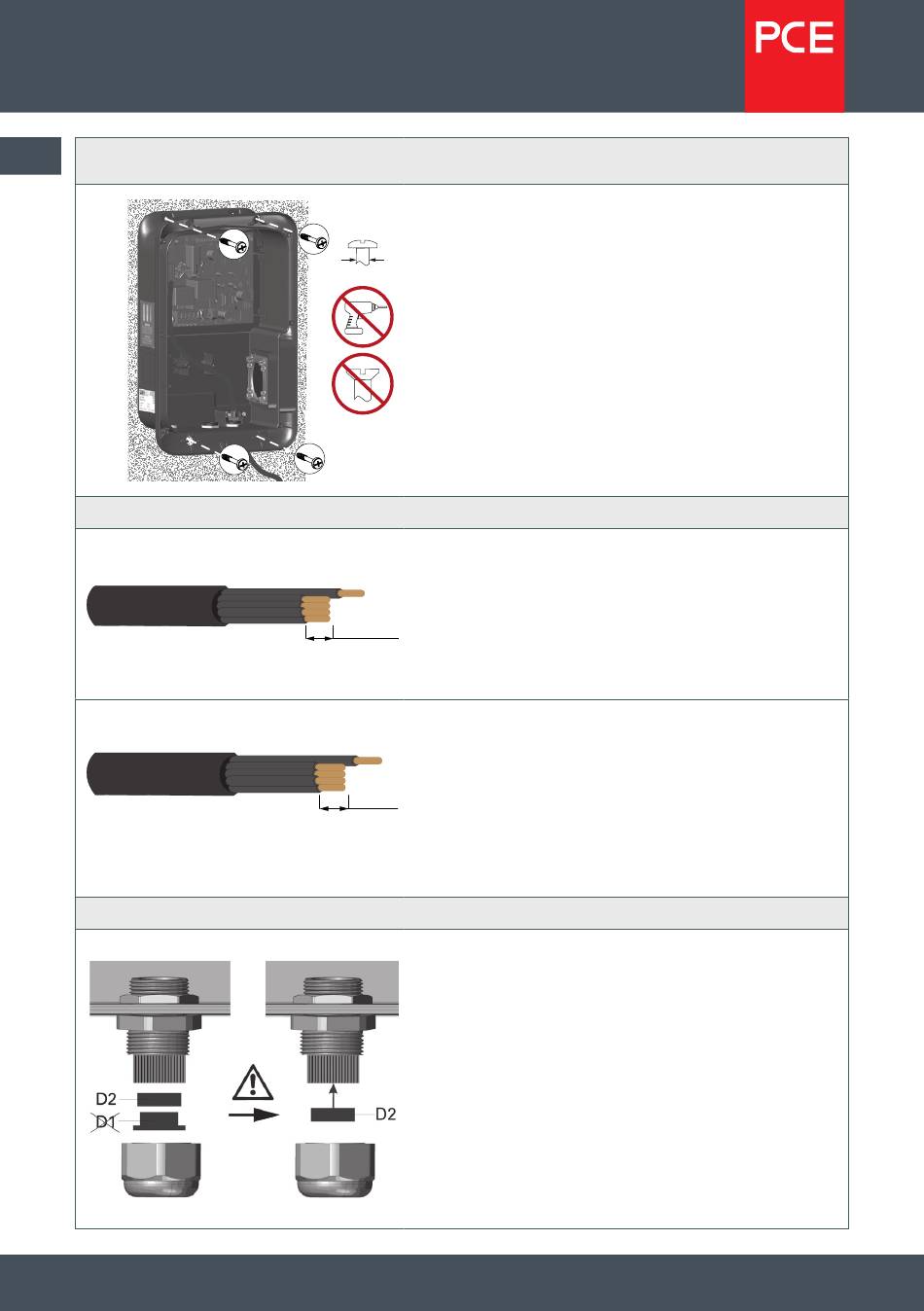

3.
Zuleitung vorbereiten
4.
Zuleitung vorbereiten
Kabelverschraubung M25 vorbereiten (nur für Kabeldurchmesser Ø 11 -17 mm)
18
11227 EV11.3 WALLBOX MBA V1.0
•
Gehäuseunterteil mit 4 geeigneten
Schrauben befestigen
max. Ø 6 mm
EV11.3 WALLBOX ohne Energiezähler
Anschlussklemme
•
Leiter 11-13 mm abisolieren
•
Aderendhülse nach Bedarf gemäß den
11-13 mm
technischen Daten verwenden
EV11.3 WALLBOX mit Energiezähler
Anschlussklemme
•
Leiter 10 mm abisolieren
10 mm
•
Aderendhülse nach Bedarf gemäß den
technischen Daten verwenden
•
Hutmutter lösen
•
Dichtringe aus dem Inneren der
Kabelverschraubung entfernen
•
Dichtring D1 entfernen und entsorgen
•
Dichtring D2 in die Kabelverschraubung
wieder einsetzen
Montage- und Bedienungsanleitung
