EV11.3 WALLBOX
4.3

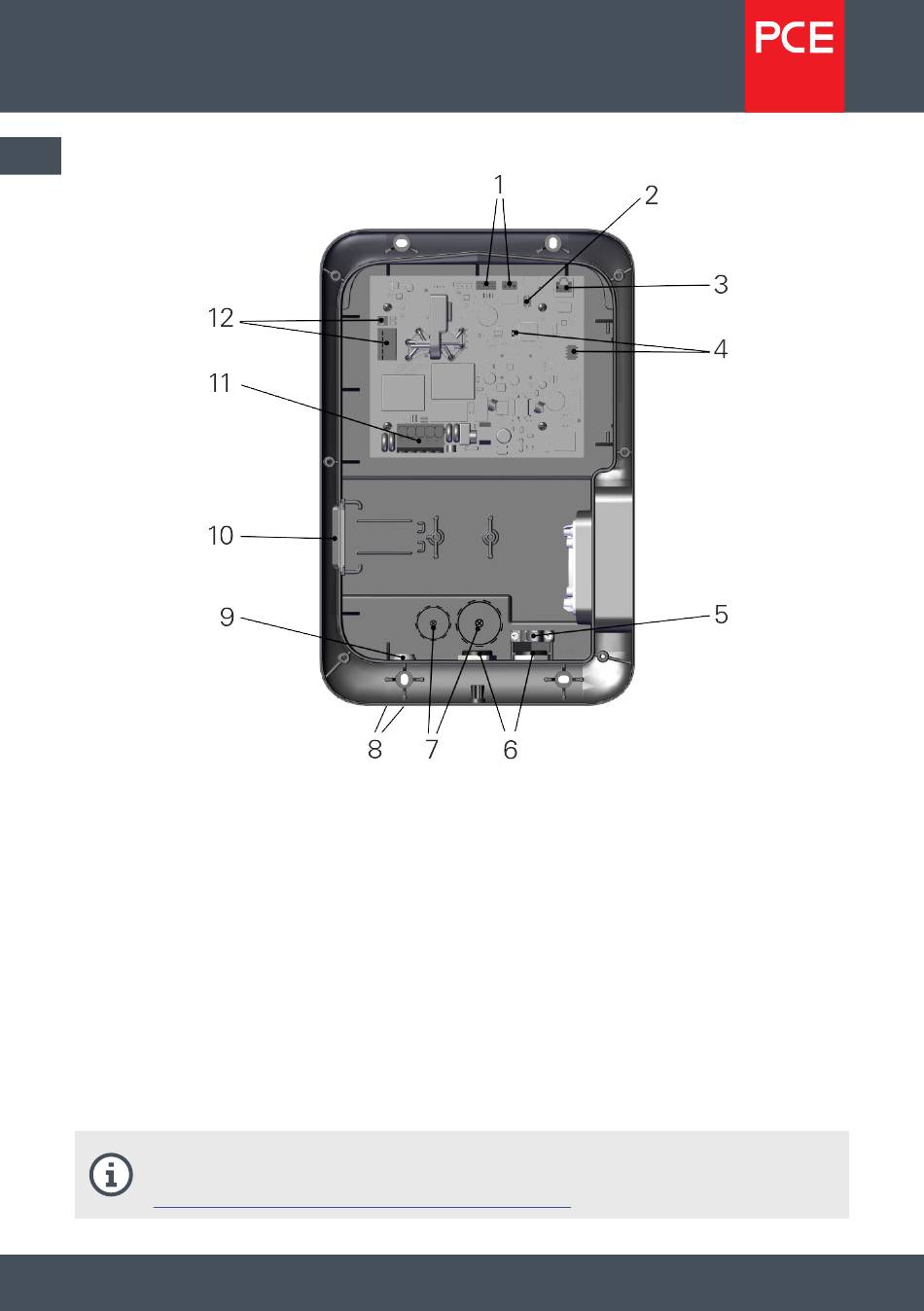

Platinenübersicht Ladestation ohne Energiezähler
DE
1.
Steuerleitung (Signal Input (12 V) und Relais Signalausgang (max. 250 V AC 0,5 A))
2.
Service-Anschluss
3.
Datenanschluss „Ethernet RJ45"
4.
Dip-Switch 4p „Maximaler Ladestrom"/ Dip-Switch 1p „Freigabe Automatische
Phasenumschaltung"
5.
Zugentlastung
6.
Kabelverschraubung M25
7 .
Bohrmarkierungen M16, M32
8.
Bohrmarkierungen M16, M20
9.
Doppelmembranstutzen M16
10. Abdeckfenster
11. Netz Anschlussklemmen
12. Ladeleitung Anschlussklemmen
Platine-Komponente 1, 3, 4 ermöglichen optionale Funktionserweiterung.
Dafür sind Installationsarbeiten erforderlich. Beschreibung online:
https://www.pcelectric.at/de/info/emobility.html
10
11227 EV11.3 WALLBOX MBA V1.0
Montage- und Bedienungsanleitung
