EV11.3 WALLBOX
6.3

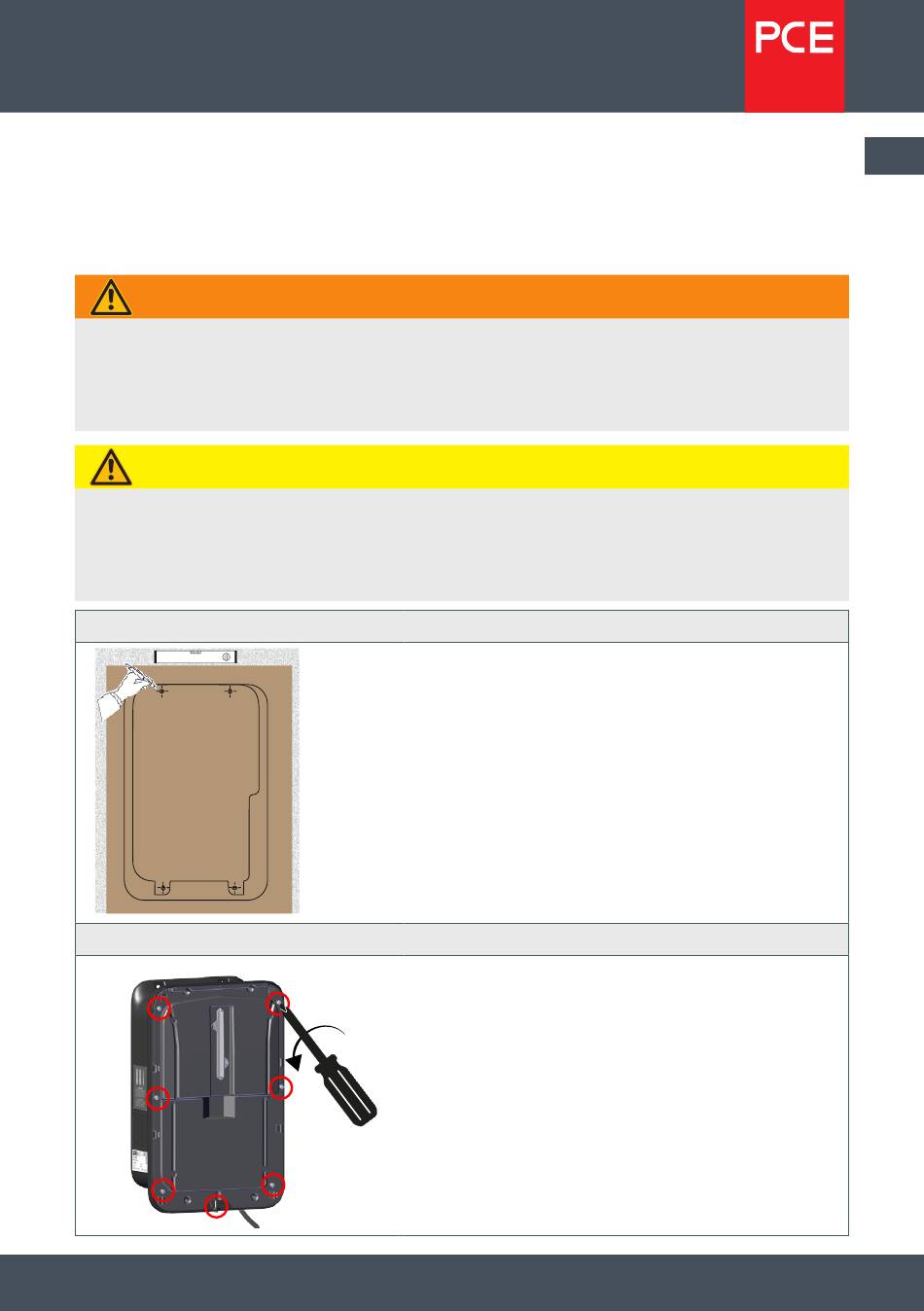

Montageablauf
Ladestation nach dem Auspacken auf Beschädigungen kontrollieren
Geeignetes Werkzeug und Schrauben für die jeweilige Wandbeschaffenheit
verwenden
Bauteile bei der Montage nicht deformieren oder beschädigen
WARNUNG
Kurzschlussgefahr durch nicht sachgerechte Installation!
Vorgegebene Abisolierlänge einhalten
Auslegung der Zuleitung sicherstellen
Vorgegebene Drehmomente einhalten
VORSICHT
Stolpergefahr durch hängendes und am Boden liegendes Ladekabel!
Ladestation an gut zugänglichen und beleuchteten Stellen montieren
Im Bereich der Ladestation für Bewegungsfreiheit sorgen
Wege durch das Ladekabel nicht blockieren
1.
Bohrlöcher vorbereiten
TOP
2.
Gehäusedeckel vom Gehäuseunterteil abmontieren
11227 EV11.3 WALLBOX MBA V1.0
Bohrschablone an die Wand anlegen
Mit einer Wasserwaage exakt senkrecht
positionieren
Bohrlöcher anzeichnen
An den markierten Stellen mit einem
Bohrer die Löcher bohren
7 Schrauben öffnen
Gehäusedeckel abnehmen
Montage- und Bedienungsanleitung
DE
17
