EV11.3 WALLBOX

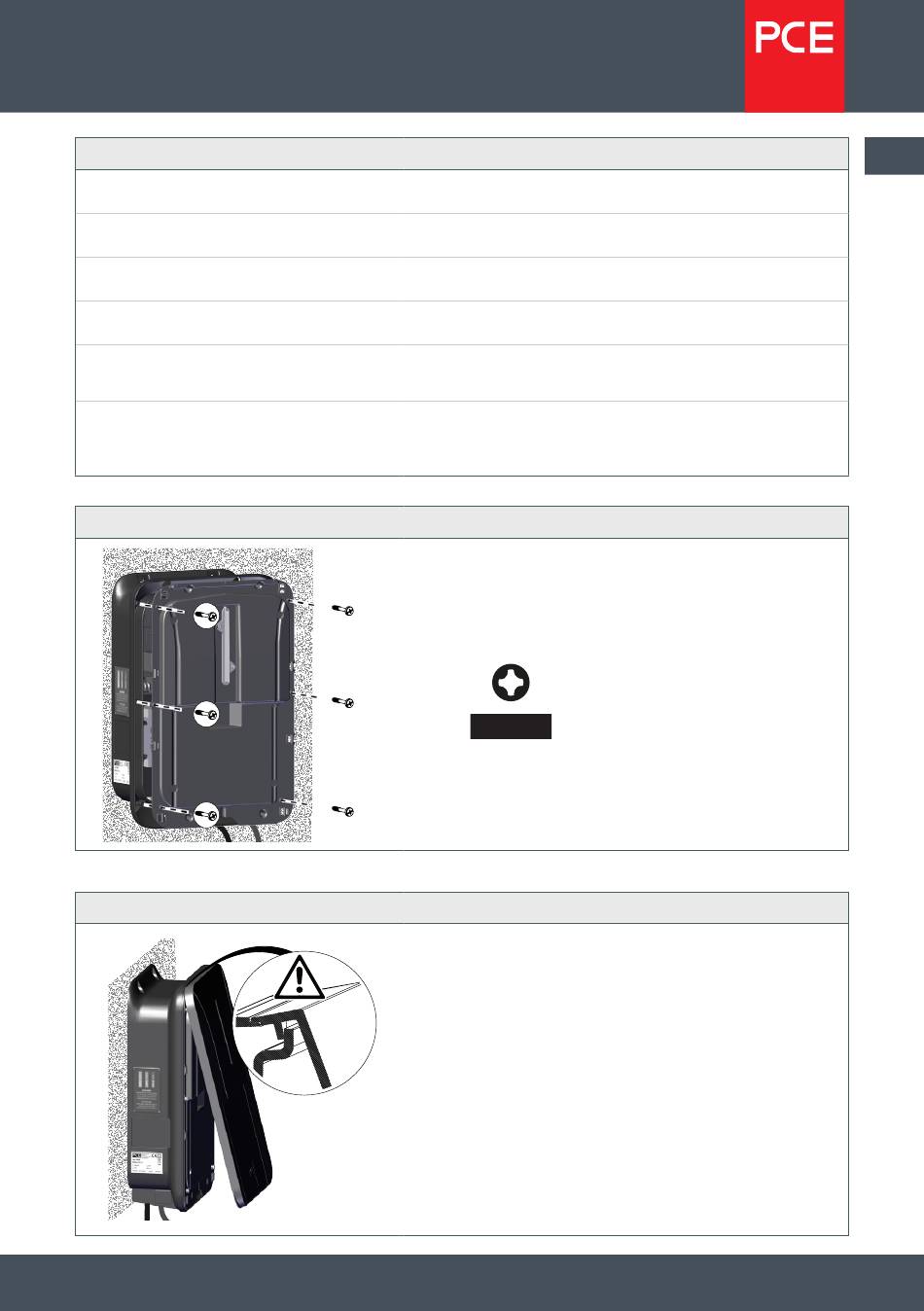

6.
Installation prüfen – Checkliste
Leitungsschutzschalter
FI-Schutzschalter
Platine
Kabelverschraubung
Gehäuseinnenbereich
Anschluss der Zuleitung
7 .
Gehäusedeckel montieren
8.
Designblende montieren
11227 EV11.3 WALLBOX MBA V1.0
max. Typ B16 oder C16 sicherstellen
(
Typ A I
≤ 30mA oder Typ EV oder Typ B
(
∆N
Optisch auf Beschädigungen kontrollieren
(
Auf festen Sitz kontrollieren
(
Auf Verunreinigungen und Feuchtigkeit
(
kontrollieren
Anschlussklemmen L3, L2, L1, N, PE
(
auf richtige Verdrahtung und festen Sitz
kontrollieren
•
Dichtspalt auf Fremdkörper kontrollieren
•
Gehäusedeckel mit 6 mitgelieferten
Schrauben fixieren
PH2
100 Ncm
•
Designblende am Gehäusedeckel oben
mittig einhängen
Montage- und Bedienungsanleitung
DE
21
