141A
7

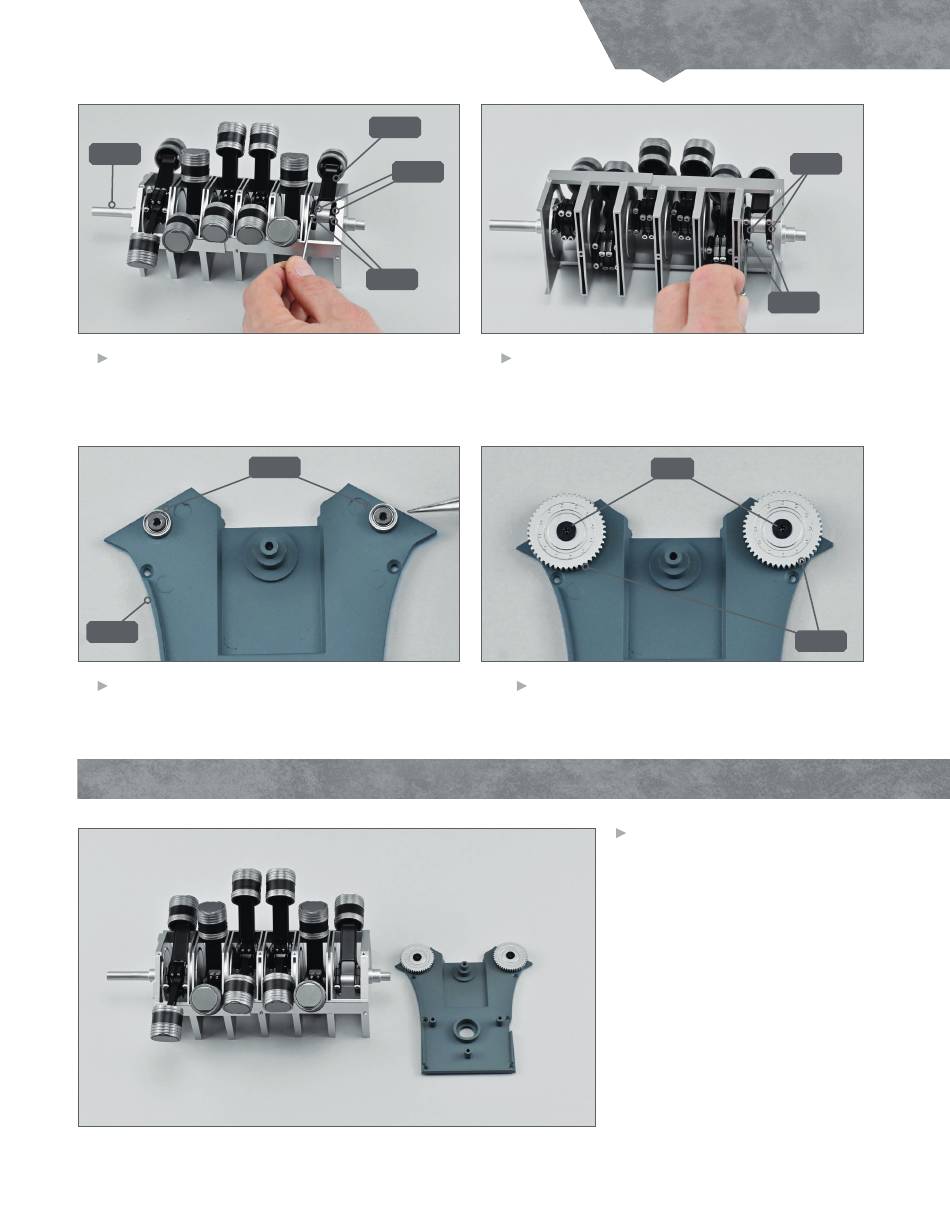

Montieren Sie den Kolben mit Pleuelstange 147B an
der Kurbelwelle 141A in der auf dem Foto gezeigten
Position. Stecken Sie die beiden einzelnen Pleuel-
deckel 147F auf die Enden und befestigen Sie sie mit
zwei Bolzen 147I.
147H
147A
9
Montieren Sie die beiden Lager 147H an den geloch-
ten Stiften der hinteren Motorplatte 147A, wie auf
dem Foto gezeigt. Richten Sie die beiden Lager dazu
wie abgebildet aus.
DAS BAUERGEBNIS
147B
147F
147I
8
Schließen Sie die Befestigung der einzelnen Pleuel-
deckel 147F ab, indem Sie die letzten beiden Bolzen
147I in den verbleibenden Löchern festziehen.
10
Montieren Sie die beiden Zahnräder 147J auf
denselben gelochten Stiften über den beiden Lagern.
Richten Sie sie wie auf dem Foto gezeigt aus und
befestigen Sie sie mit zwei Schrauben FFM.
B
auanleitung
S
S
chritt für
147I
FFM
Sie haben zwei neue Kolben auf der
Kurbelwelle und die beiden Zahnräder
auf der hinteren Motorplatte mon-
tiert.
–
chritt
147F
147J
5
