B
–
auanleitung
S
S
chritt für
chritt

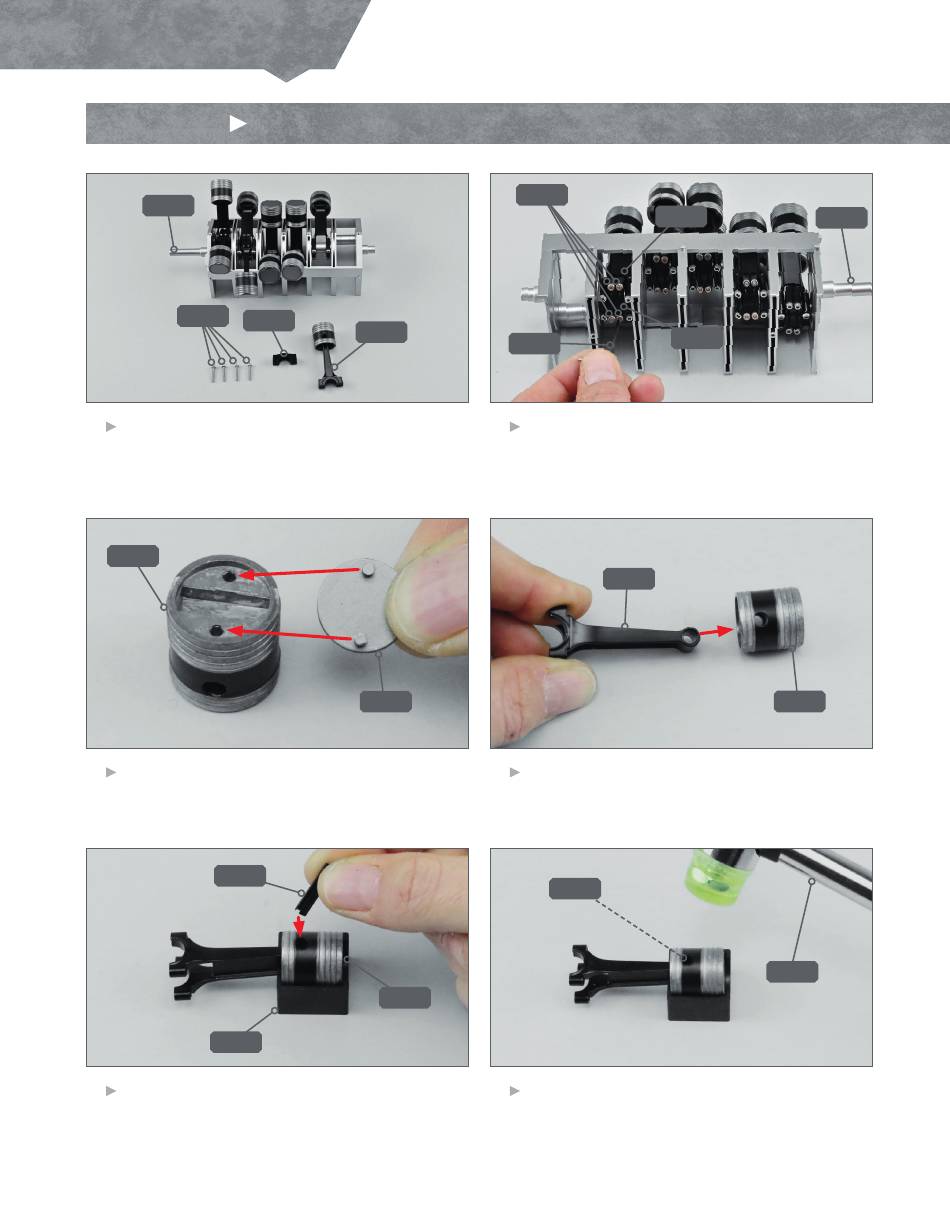

SCHRITT 1
Montage von zwei Kolben und zwei Zahnrädern
141A
147I
147D
1
Nehmen Sie die Baugruppe der Kurbelwelle 141A und
den in Ausgabe 127 montierten Kolben (Pleuelstange
127F) zur Hand. Legen Sie sie zusammen mit dem
doppelten Pleueldeckel 147D und vier Bolzen 147I
auf Ihre Arbeitsfläche.
147C
3
Bringen Sie das Dach 147E auf der Oberseite von
Kolben 147C an.
147G
121F
5
Setzen Sie den Kolben 147C in die Schablone 121F
und stecken Sie dann den Bolzen 147G in das Loch
im Kolben.
4
147I
127F
142D
2
Stecken Sie den Kolben in den bereits vorhandenen
Kolben ein. Befestigen Sie die Pleuelstange 127F mit
dem doppelten Pleueldeckel 147D und vier Bolzen
147I. Ziehen Sie die Bolzen mit dem Inbusschlüssel
142D fest.
147E
4
Stecken Sie die Pleuelstange 147B wie gezeigt in den
Kolben 147C. Richten Sie den Ring am Ende der
Pleuelstange an den Löchern im Kolben aus.
147C
6
Drücken Sie den Bolzen 147G mithilfe des Hammers
121A ganz in den Kolben hinein. Nehmen Sie an-
schließend den Kolben aus der Schablone 121F und
bewahren Sie diese an einem sicheren Ort auf.
127F
147D
147B
147G
141A
147C
121A
