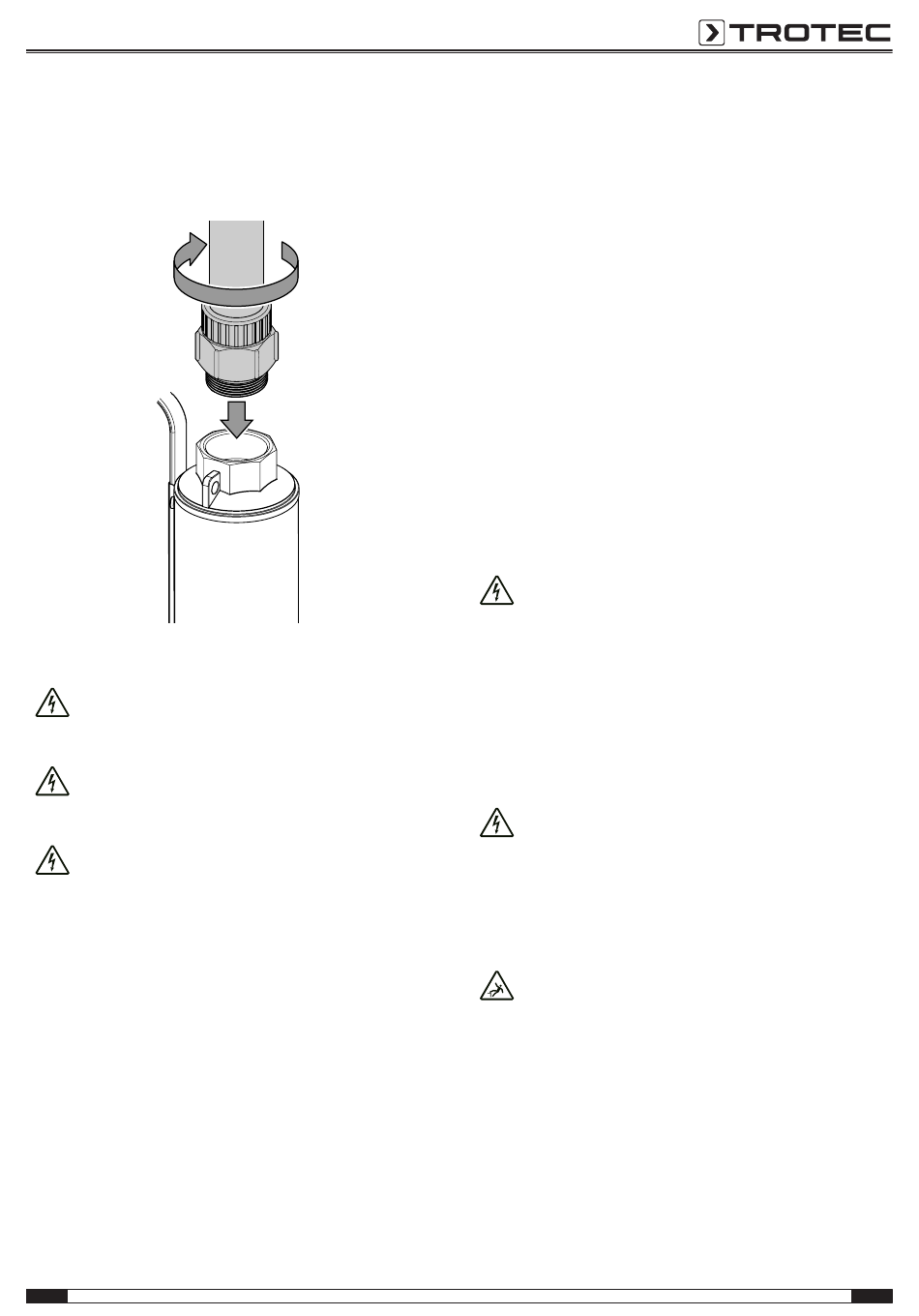

2. Schließen Sie die Druckleitung über einen passenden
Adapter (1 ¼"-Innengewinde) am Druckanschluss (1) an.
Verwenden Sie hierzu Dichtband (z. B. Teflonband) am
Gewindeanschluss der Druckleitung, um eine dichte
Verbindung zu gewährleisten.
Schaltkasten installieren
Warnung vor elektrischer Spannung
Arbeiten an elektrischen Bauteilen dürfen nur von einer
Elektrofachkraft durchgeführt werden!
Warnung vor elektrischer Spannung
Trennen Sie die Stromversorgung, bevor Sie die
Abdeckung öffnen!
Warnung vor elektrischer Spannung
Das Gerät darf ohne den Schaltkasten (3) nicht
betrieben werden.
1. Stellen Sie sicher, dass in Montagenähe eine mit 30 mA
FI-Schutzschalter abgesicherte Steckdose vorhanden ist.
2. Montieren Sie den Schaltkasten (3) an einer geeigneten
Stelle entsprechend der Schutzklasse (vor
Witterungseinflüssen sowie Spritzwasser geschützt, im
überflutungssicheren Bereich). Beachten Sie, dass der
Schaltkasten auf keinen Fall im Brunnenschacht installiert
werden darf.
3. Lassen Sie das Anschlusskabel (10) entsprechend dem
Schaltbild im Kapitel Technischer Anhang von einer
Elektrofachkraft an den Schaltkasten (3) anschließen.
DE
Gerät aufstellen
Beachten Sie folgende Hinweise bei der Aufstellung bzw. vor
dem Einschalten des Gerätes:
• Der Schacht bzw. das Bohrloch sollte senkrecht verlaufen,
wobei die Schachtwände keine hervorstehenden Kanten
oder Vorsprünge aufweisen sollten.
• Der Schacht bzw. das Bohrloch sollte mindestens eine
Kantenlänge bzw. einen Durchmesser von 110 mm haben.
• Prüfen Sie, ob der Schlauch bzw. die Rohrleitung
ordnungsgemäß angebracht wurde.
• Stellen Sie sicher, dass das Anschlusskabel (10) nicht
unter Zuglast steht und ausreichend Spiel hat.
• Vergewissern Sie sich, dass der Netzanschluss mit den
Angaben in den technischen Daten übereinstimmt.
• Überprüfen Sie den ordnungsgemäßen Zustand der
Netzsteckdose. Die Netzsteckdose muss ausreichend
abgesichert sein.
• Stellen Sie sicher, dass niemals Feuchtigkeit an den
Netzstecker oder an die Netzsteckdose gelangt. Es
besteht die Gefahr eines elektrischen Schlags!
Warnung vor elektrischer Spannung
Es besteht die Gefahr eines Stromschlags beim
Eintauchen des Gerätes ins Fördermedium.
Bevor Sie das Gerät ins Fördermedium eintauchen,
beachten Sie folgende Punkte:
• Vergewissern Sie sich, dass der Netzstecker gezogen ist.
• Überprüfen Sie den Netzstecker, das Netzkabel (6) sowie
das Anschlusskabel (10) auf Beschädigungen. Verwenden
Sie das Gerät niemals, wenn Sie Schäden an Netzstecker,
Netzkabel (6) oder Anschlusskabel (10) feststellen.
Warnung vor elektrischer Spannung
Elektrischer Schlag durch beschädigtes
Anschlusskabel (10).
Verwenden Sie auf keinen Fall das Anschlusskabel (10)
zum Herablassen, Sichern, Positionieren oder
Hochziehen des Gerätes. Verwenden Sie ausschließlich
ein geeignetes Seil, z. B. Nylonseil oder Drahtseil.
Warnung
Es besteht die Gefahr eines Absturzes durch die
Schacht- bzw. Bohrlochöffnung.
Stellen Sie das Gerät so auf, dass die Schacht- bzw.
Bohrlochöffnung vor, während und nach dem Betrieb
geschlossen ist, um einen Absturz für Personen oder
Tiere zu verhindern.
Tiefbrunnenpumpe TDP 5500 E / TDP 7500 E / TDP 7501 E
9
