Verwandte Anleitungen für Trotec TWP 4005 E
Inhaltszusammenfassung für Trotec TWP 4005 E

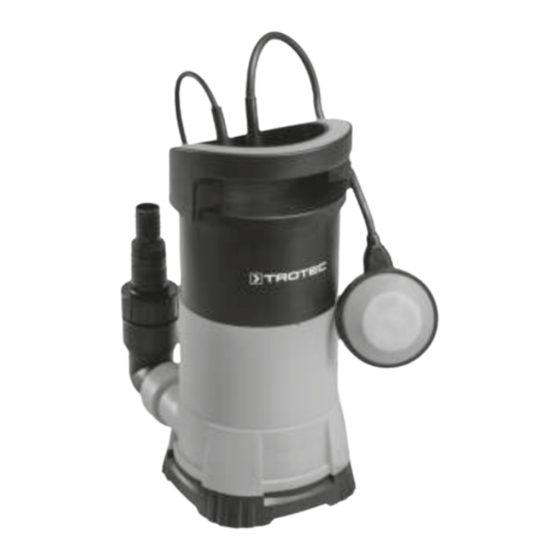

- Seite 1 TWP 4005 E / TWP 7505 E / TWP 9005 E BEDIENUNGSANLEITUNG KLARWASSER-TAUCHPUMPE, FLACHABSAUGEND...
-
Seite 2: Inhaltsverzeichnis
Anleitung beachten des Gerätes unterwiesen wurden und die daraus Hinweise mit diesem Symbol weisen Sie darauf hin, resultierenden Gefahren verstanden haben. dass die Bedienungsanleitung zu beachten ist. Klarwasser-Tauchpumpe, flachabsaugend TWP 4005 E / TWP 7505 E / TWP 9005 E... - Seite 3 Abschalten oder Trockenlaufen des Gerätes Defekte Netzkabel stellen eine ernsthafte Gefahr für die rechtzeitig zu erkennen. Ein Trockenlaufen kann das Gerät Gesundheit dar! beschädigen. Prüfen Sie regelmäßig die Funktion des Schwimmschalters. Klarwasser-Tauchpumpe, flachabsaugend TWP 4005 E / TWP 7505 E / TWP 9005 E...
-
Seite 4: Bestimmungsgemäße Verwendung
Sicherheit, gelesen und verstanden haben. Das Gerät eignet sich temporär z. B. für: • das Auspumpen überfluteter Keller • das Leeren von Becken und Behältern • Wasserentnahme aus Brunnen und Schächten Klarwasser-Tauchpumpe, flachabsaugend TWP 4005 E / TWP 7505 E / TWP 9005 E... -
Seite 5: Überhitzungsschutz
Sie nach der Ursache der Überhitzung. Sollte das Problem Dieses Symbol weist Sie darauf hin, dass das Gerät weiter bestehen, wenden Sie sich an den Kundendienst. nicht zur Trinkwasserförderung geeignet ist. Klarwasser-Tauchpumpe, flachabsaugend TWP 4005 E / TWP 7505 E / TWP 9005 E... -
Seite 6: Informationen Über Das Gerät
Gerätedarstellung 1 ½'' Bezeichnung Transportgriff / Befestigung für Nylonschnur Netzkabel Schwimmschalter-Arretierung Schwimmschalter Ansaugöffnung Anschluss mit 1 ½"-Innengewinde Reduzieradapter Winkeladapter Rückflussstopp Halterung (für den Rückflussstopp) Dichtungsring Klarwasser-Tauchpumpe, flachabsaugend TWP 4005 E / TWP 7505 E / TWP 9005 E... -
Seite 7: Transport Und Lagerung
• Beachten Sie, dass sich die maximale Partikelgröße entsprechend des Schlauch- oder Rohrdurchmessers reduziert. • Beachten Sie, dass die Förderleistung mit zunehmender Länge der Wasserableitung abnimmt. Klarwasser-Tauchpumpe, flachabsaugend TWP 4005 E / TWP 7505 E / TWP 9005 E... - Seite 8 5. Wenn Sie einen Schlauch ohne Gewinde verwenden: Schieben Sie eine geeignete Schlauchschelle über den Schlauch. 9. Alternativ können Sie einen Schlauch mit Innengewinde (1 ½") direkt auf den Winkeladapter (8) schrauben. Klarwasser-Tauchpumpe, flachabsaugend TWP 4005 E / TWP 7505 E / TWP 9005 E...
- Seite 9 180 mm TWP 7505 E / TWP 9005 E Höhe Einschaltpunkt ca. 600 mm Höhe Ausschaltpunkt ca. 180 mm Die Pumphöhe kann über den Schwimmschalter (4) und dessen Position in der Schwimmschalter-Arretierung (3) gesteuert werden. Klarwasser-Tauchpumpe, flachabsaugend TWP 4005 E / TWP 7505 E / TWP 9005 E...
- Seite 10 Boden herablassen, wenn Sie sich sicher sind, dass das Wasser sauber ist bzw. die im Wasser befindlichen Schmutzpartikel eine Größe von 5 mm nicht überschreiten. Klarwasser-Tauchpumpe, flachabsaugend TWP 4005 E / TWP 7505 E / TWP 9005 E...
-
Seite 11: Bedienung
ð Das Gerät schaltet sich aus, sobald der Schwimmschalter (4) die eingestellte oder minimale Abschalthöhe erreicht hat. ð In dieser Position ist der Schwimmschalter fixiert, sodass das Gerät dauerhaft eingeschaltet ist. Klarwasser-Tauchpumpe, flachabsaugend TWP 4005 E / TWP 7505 E / TWP 9005 E... -
Seite 12: Fehler Und Störungen
• Überprüfen Sie, ob die Schläuche verstopft sind und ob sich möglicherweise Schwebstoffe mit einer Partikelgröße von mehr als 5 mm im Wasser befinden, die das Gerät verstopfen können. Klarwasser-Tauchpumpe, flachabsaugend TWP 4005 E / TWP 7505 E / TWP 9005 E... -
Seite 13: Wartung
Gerät wieder ein. Ihr Gerät funktioniert nach den Überprüfungen nicht einwandfrei? Kontaktieren Sie den Kundendienst. Ggf. bringen Sie das Gerät zur Reparatur zu einem autorisierten Elektrofachbetrieb oder zu Trotec. Klarwasser-Tauchpumpe, flachabsaugend TWP 4005 E / TWP 7505 E / TWP 9005 E... -
Seite 14: Technischer Anhang
180 mm Schlauchanschluss, Innendurchmesser 25 mm; 32 mm 25 mm; 32 mm 25 mm; 32 mm Gewindeanschluss 1"; 1 ½" 1"; 1¼"; 1 ½" 1"; 1¼"; 1 ½" Klarwasser-Tauchpumpe, flachabsaugend TWP 4005 E / TWP 7505 E / TWP 9005 E... - Seite 15 TWP 7505 E TWP 7505 E max. 35° 3.000 6.000 9.000 12.000 TWP 7505E TWP 9005 E TWP 9005 E max. 35° 3.000 6.000 9.000 12.000 15.000 TWP 9005E Klarwasser-Tauchpumpe, flachabsaugend TWP 4005 E / TWP 7505 E / TWP 9005 E...
-
Seite 16: Entsorgung
Formen der Verwertung von Altgeräten ermöglicht sowie negative Folgen bei der Entsorgung der in den Geräten möglicherweise enthaltenen gefährlichen Stoffe auf die Umwelt und die menschliche Gesundheit vermieden werden. Klarwasser-Tauchpumpe, flachabsaugend TWP 4005 E / TWP 7505 E / TWP 9005 E... - Seite 17 Trotec GmbH Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info@trotec.com www.trotec.com...
