Montage und Installation
Lieferumfang
• 1 x Tiefbrunnenpumpe
• 1 x Schaltkasten
• 1 x Anleitung
Gerät auspacken
1. Öffnen Sie den Karton und entnehmen Sie das Gerät.
2. Entfernen Sie die Verpackung vollständig vom Gerät.

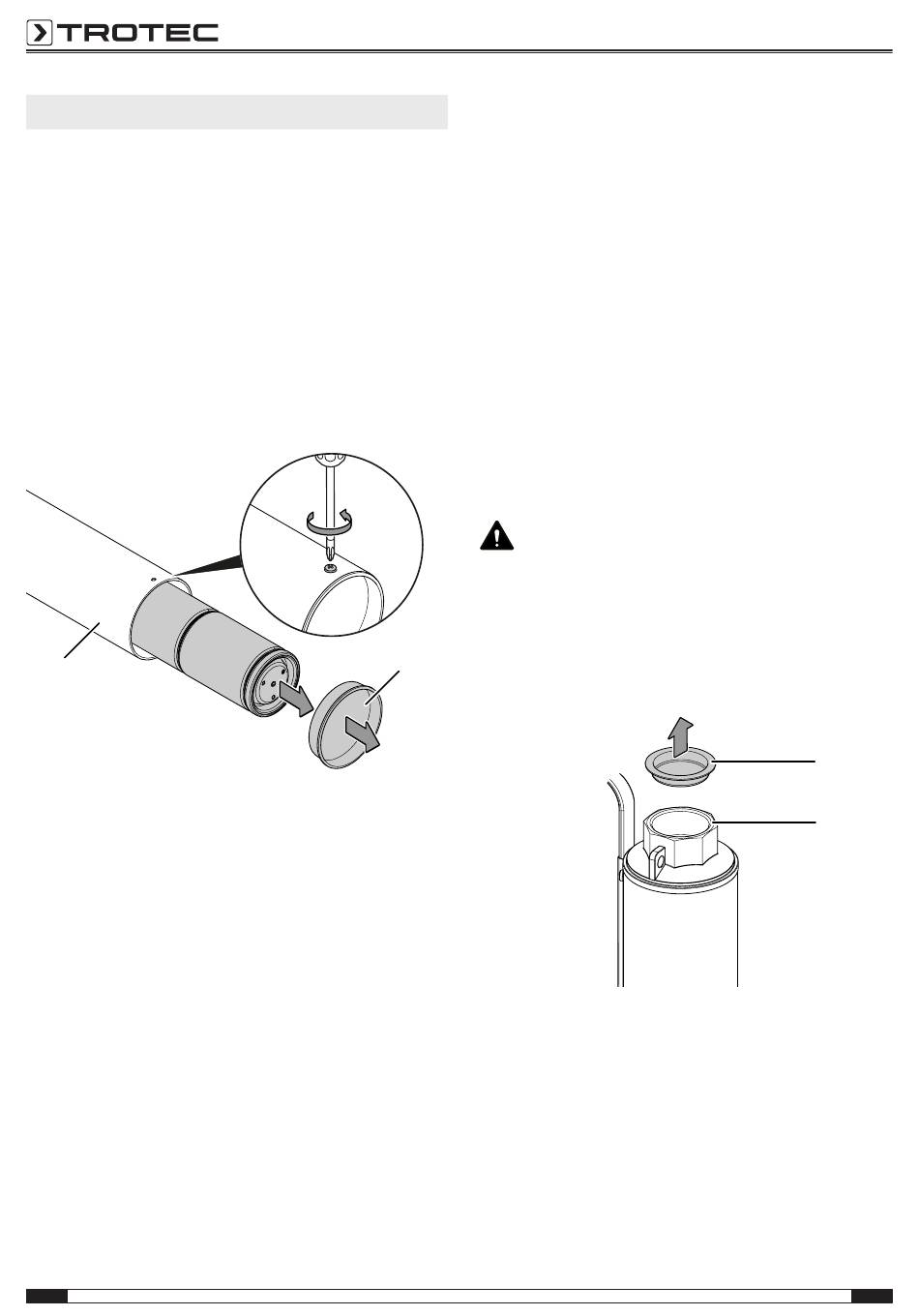

3. Das Gerät befindet sich zusätzlich in einer Pappröhre (11).
Diese ist an einem Ende mit einem Deckel (12)
verschraubt. Lösen Sie die Schrauben mit einem
geeigneten Schraubendreher und nehmen Sie den
Deckel (12) ab.
11
4. Ziehen Sie das Gerät vorsichtig aus der Pappröhre (11)
heraus.
5. Wickeln Sie das Netzkabel vollständig ab. Achten Sie
darauf, dass das Netzkabel nicht beschädigt ist, und
beschädigen Sie es beim Abwickeln nicht.
8
Inbetriebnahme
Rohr- oder Schlauchleitung anschließen
Sie können das Gerät entweder mit einer Schlauchleitung oder
einer Rohrleitung betreiben. Das Gerät wird werkseitig mit
einem 1 ¼"-Innengewinde ausgeliefert.
Beachten Sie folgende Hinweise zur Wasserableitung:
• Das Gerät kann nicht flexibel bewegt werden, wenn Sie es
mit einer festen Rohrleitung verwenden.
• Beachten Sie, dass die Förderleistung mit zunehmender
Höhe der Druckleitung abnimmt.
Hinweis
Wenn Sie als Druckleitung einen flexiblen Schlauch
anschließen möchten, verwenden Sie auf keinen Fall
einen Saugschlauch oder einen nicht druckresistenten
Schlauch. Verwenden Sie ausschließlich druckfeste
Schläuche.
Druckleitung anschließen
Warnung
Achten Sie auf die fachgerechte Installation aller
Druckleitungsteile. Bei unsachgemäßer Montage oder
ungeeigneten Teilen besteht Verletzungsgefahr durch
das unter Druck stehende Fördermedium.
12
1. Entfernen Sie die Schutzkappe (13) von dem
Druckanschluss (1).
Hinweis
Verwahren Sie die Schutzkappe (13) des
Druckanschlusses und verwenden Sie diese bei einer
Einlagerung der Pumpe, um das Pumpeninnere vor
Staub und Schmutz zu schützen.
Tiefbrunnenpumpe TDP 5500 E / TDP 7500 E / TDP 7501 E
13
1
DE
