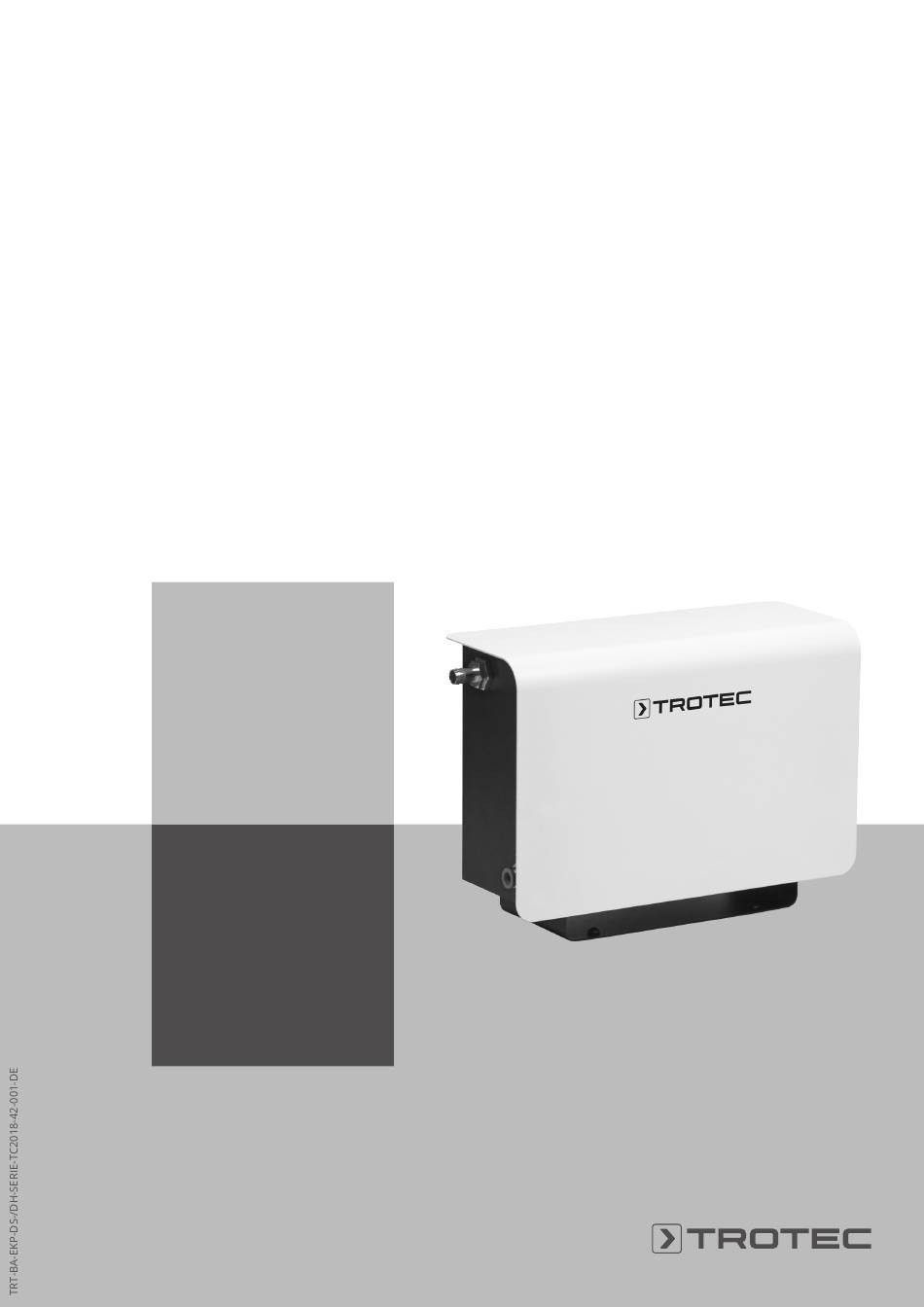

- Seite 1 Externe Kondensatpumpe DS-/DH-Serie ORIGINALBETRIEBSANLEITUNG EXTERNE KONDENSATPUMPE...
-
Seite 2: Inhaltsverzeichnis
Sicherheit................ 2 Informationen über das Gerät .......... 4 EKP DS-/DH-Serie Transport und Lagerung............ 5 Montage und Installation ............ 5 Fehler und Störungen ............ 8 https://hub.trotec.com/?id=42513 Wartung ................. 9 Sicherheit Technischer Anhang............ 10 Lesen Sie diese Anleitung vor Inbetriebnahme / Entsorgung................ 12 Verwendung des Gerätes sorgfältig durch und bewahren Sie die Anleitung immer in unmittelbarer Nähe des... -
Seite 3: Bestimmungsgemäße Verwendung
• Das Gerät ist kein Spielzeug. Halten Sie Kinder und Tiere Bestimmungswidrige Verwendung fern. Verwenden Sie das Gerät nur unter Aufsicht. • Stellen Sie das Gerät nicht auf nassem bzw. • Überprüfen Sie vor jeder Nutzung das Gerät, dessen überschwemmtem Untergrund auf. Zubehör und Anschlussteile auf mögliche Beschädigungen. -
Seite 4: Informationen Über Das Gerät
Luftentfeuchter zum störungsfreien Permanentbetrieb. Mit dem robusten und korrosionsbeständigen Gehäuse eignet sie sich vor allem in Kombination mit den Schwimmbadentfeuchtern der Trotec DS- und DH-Serie, lässt sich aber auch problemlos mit anderen Luftentfeuchtern verwenden. Die vollautomatische Kondensatpumpe lässt sich schnell und einfach anschließen und ist speziell für das Abpumpen von... -
Seite 5: Transport Und Lagerung
Transport und Lagerung Montage und Installation Hinweis Lieferumfang Wenn Sie das Gerät unsachgemäß lagern oder • 1 x Gerät transportieren, kann das Gerät beschädigt werden. • 2 x Schlauch Beachten Sie die Informationen zum Transport und zur • 2 x Schlauchschelle Lagerung des Gerätes. •... - Seite 6 Wandmontage (optional) Netzanschluss des Luftentfeuchters Montieren Sie das Gerät wie nachfolgend beschrieben. Warnung vor elektrischer Spannung 1. Markieren Sie die Positionen für die Bohrungen an der Arbeiten an elektrischen Bauteilen dürfen nur von Wand. einem autorisierten Fachbetrieb durchgeführt werden! 2. Bohren Sie die Löcher an den markierten Stellen in die Wand.
- Seite 7 5. Beachten Sie die technischen Daten des Luftentfeuchters 10. Montieren Sie anschließend den Gehäusedeckel (1) und und verwenden Sie den geeigneten Anschlussstecker. sichern Sie diesen mit der Schraube (9). ð weißer Anschlussstecker bei 230 Volt. ð schwarzer Anschlussstecker bei >230 Volt (potentialfreier Kontakt). Schlauchanschlüsse 1. Schließen Sie den Kondensatablassschlauch des Luftentfeuchters an den Anschluss Zulaufschlauch (10) an.
-
Seite 8: Fehler Und Störungen
• Überprüfen Sie den Netzanschluss. Berühren Sie den Netzstecker nicht mit feuchten oder • Sollte das Gerät nicht anlaufen, lassen Sie eine elektrische nassen Händen. Überprüfung von einem Fachbetrieb oder von Trotec durchführen. Hinweis Die Pumpe arbeitet nicht: Wenn Sie den Luftentfeuchter ausschalten, warten Sie •... -
Seite 9: Wartung
Gründliche Reinigung Wartung Führen Sie diese Tätigkeit mindestens einmal jährlich durch. 1. Entfernen Sie die Schlauchleitungen an den Anschlüssen Tätigkeiten vor Wartungsbeginn Ablaufschlauch (8) und Zulaufschlauch (10). Warnung vor elektrischer Spannung Berühren Sie den Netzstecker nicht mit feuchten oder nassen Händen. • Ziehen Sie das Netzkabel aus der Netzsteckdose, indem Sie es am Netzstecker anfassen. -
Seite 10: Technischer Anhang
6. Öffnen Sie rechts und links die Haken, mit denen der Technischer Anhang untere Behälter am Oberteil der Pumpe befestigt ist. Technische Daten Parameter Wert Modell Externe Kondensatpumpe DS-/DH-Serie Artikelnummer 6.100.000.019 Anschluss Zulaufschlauch Ø 1/2 Zoll* Anschluss Ablaufschlauch Ø 12 mm Tankvolumen 0,8 l Förderleistung... - Seite 11 Schaltbild -X1 1.1 -X1 1.2 -X1 1.3 -X1 1.4 -X1 2.1 -X1 2.2 -X1 2.3 -X1 3.1 -X1 3.2 -X1 3.3 -X1 3.4 230 VAC / 6.0 A PE.1 PE.2 Externe Kondensatpumpe DS-/DH-Serie...
-
Seite 12: Entsorgung
Entsorgung Das Symbol des durchgestrichenen Mülleimers auf einem Elektro- oder Elektronik-Altgerät besagt, dass dieses am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf. Zur kostenfreien Rückgabe stehen in Ihrer Nähe Sammelstellen für Elektro- und Elektronik-Altgeräte zur Verfügung. Die Adressen erhalten Sie von Ihrer Stadt- bzw. Kommunalverwaltung. - Seite 13 Trotec GmbH & Co. KG Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info@trotec.com www.trotec.com...
