SCHRITT 1

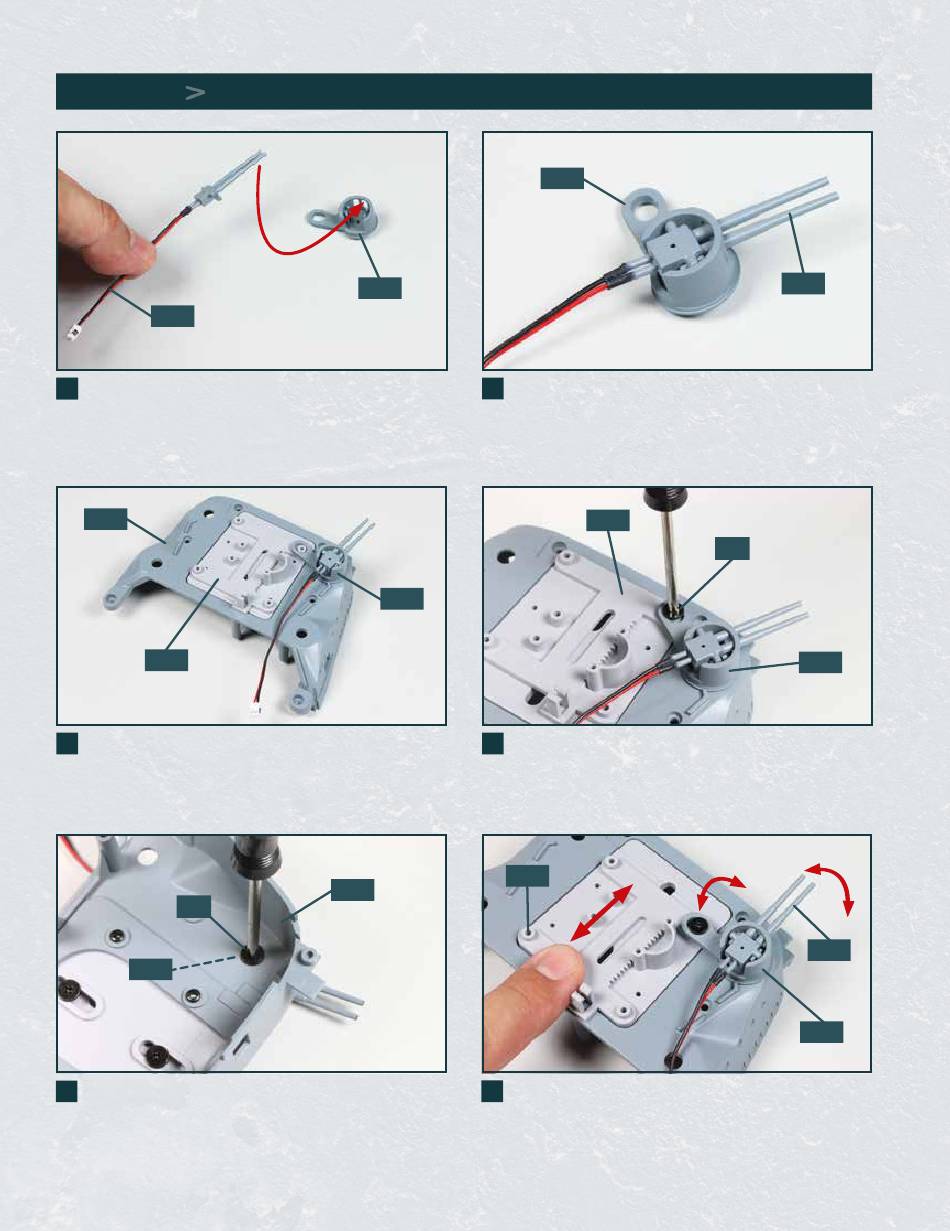

Montage der Doppelgeschütze am Aufbaudeck
29A
3
1
Legen Sie die vorderste linke Doppellafette 29D (mit der Markie-
rung „A1") auf Ihre Arbeitsplatte. Nehmen Sie das linke Doppel-
geschütz 29A (mit der Steckermarkierung „R1") und fügen Sie
dessen Rohre in die Schartenöffnungen der Lafette ein.
28A
28B
3
Legen Sie das Aufbaudeck 28A bereit. Setzen Sie die Doppel-
lafette 29D auf: Die Bohrung des Lafettenarms umfasst die
Schraubenaufnahme der Trägerplatte 28B, wie abgebildet.
AP
29D
5
Drehen Sie die Baugruppe um und halten Sie dabei das
Geschütz in Position. Befestigen Sie die Doppellafette 29D mit
einer Schraube AP am Aufbaudeck 28A. Achten Sie auch hier
darauf, die Schraube nicht zu überdrehen.
29D
2
Das Doppelgeschütz 29A ist in die Doppellafette 29D einge-
setzt. Achten Sie dabei unbedingt darauf, dass das Geschütz so
ausgerichtet ist, wie abgebildet.
29D
4
Befestigen Sie den Arm der Lafette 29D mit einer Schraube AP
an der Trägerplatte 28B. Achten Sie darauf, die Schraube nicht
zu fest anzuziehen!
28B
28A
6
Drehen Sie die Baugruppe um. Bewegen Sie nun die Trägerplat-
te 28B hin und her, drehen sich die Lafette 29D und die beiden
Geschützrohre 29A, wie es die Pfeile andeuten.
4
29D
28B
AP
29A
29D
29A
29D
