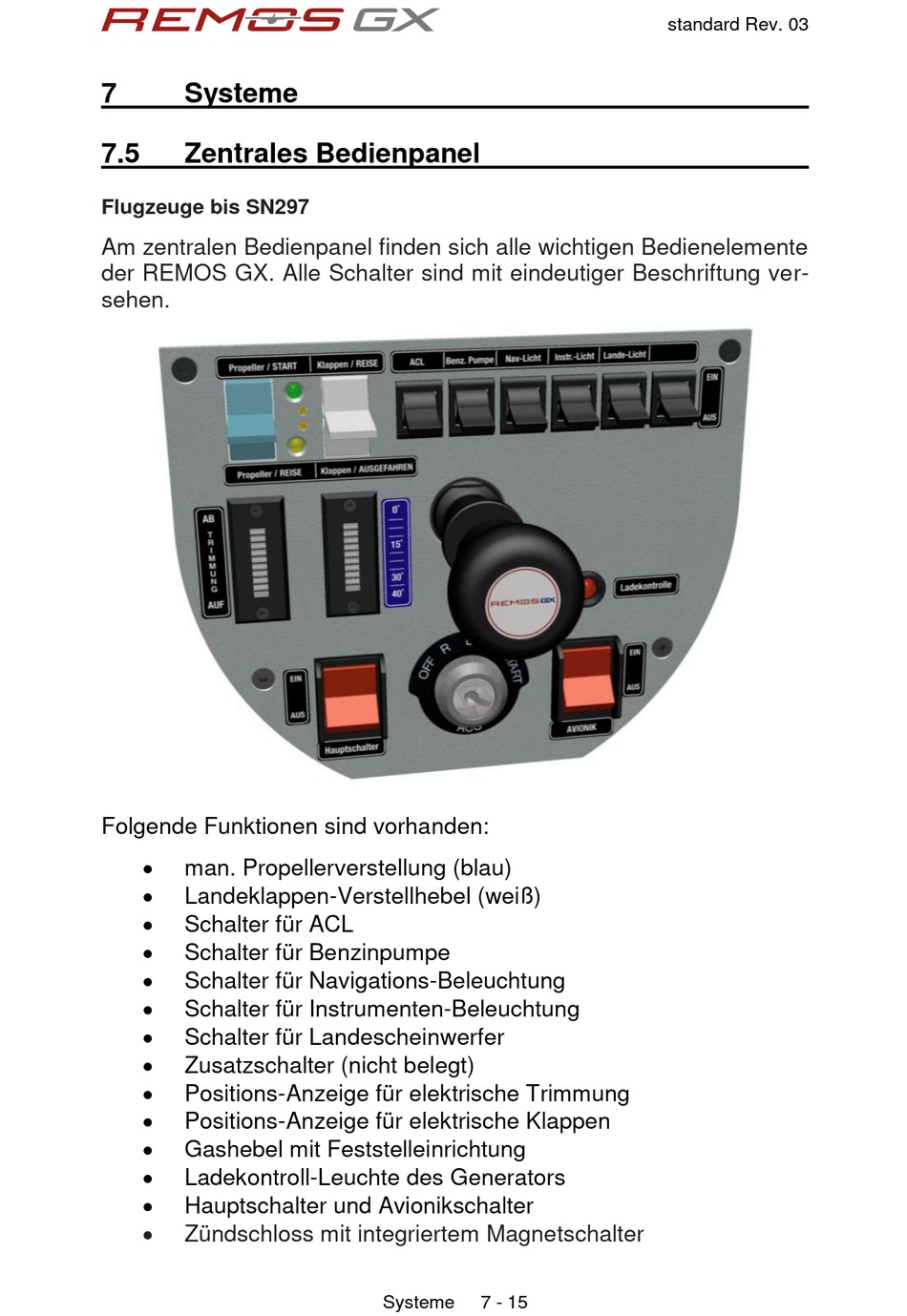

REMOS GX Einbau- Und Betriebsanleitung Seite 90

7 Systeme
7.5 Zentrales Bedienpanel
Flugzeuge bis SN297
Am zentralen Bedienpanel finden sich alle wichtigen Bedienelemente
der REMOS GX. Alle Schalter sind mit eindeutiger Beschriftung ver-
sehen.
Folgende Funktionen sind vorhanden:
‚
man. Propellerverstellung (blau)
‚
Landeklappen-Verstellhebel (weiß)
‚
Schalter für ACL
‚
Schalter für Benzinpumpe
‚
Schalter für Navigations-Beleuchtung
‚
Schalter für Instrumenten-Beleuchtung
‚
Schalter für Landescheinwerfer
‚
Zusatzschalter (nicht belegt)
‚
Positions-Anzeige für elektrische Trimmung
‚
Positions-Anzeige für elektrische Klappen
‚
Gashebel mit Feststelleinrichtung
‚
Ladekontroll-Leuchte des Generators
‚
Hauptschalter und Avionikschalter
‚
Zündschloss mit integriertem Magnetschalter
Systeme 7 - 15
standard Rev. 03
