8.5.2
14/27
Anschlussbeispiel 2: Filter mit Rücklaufleitung

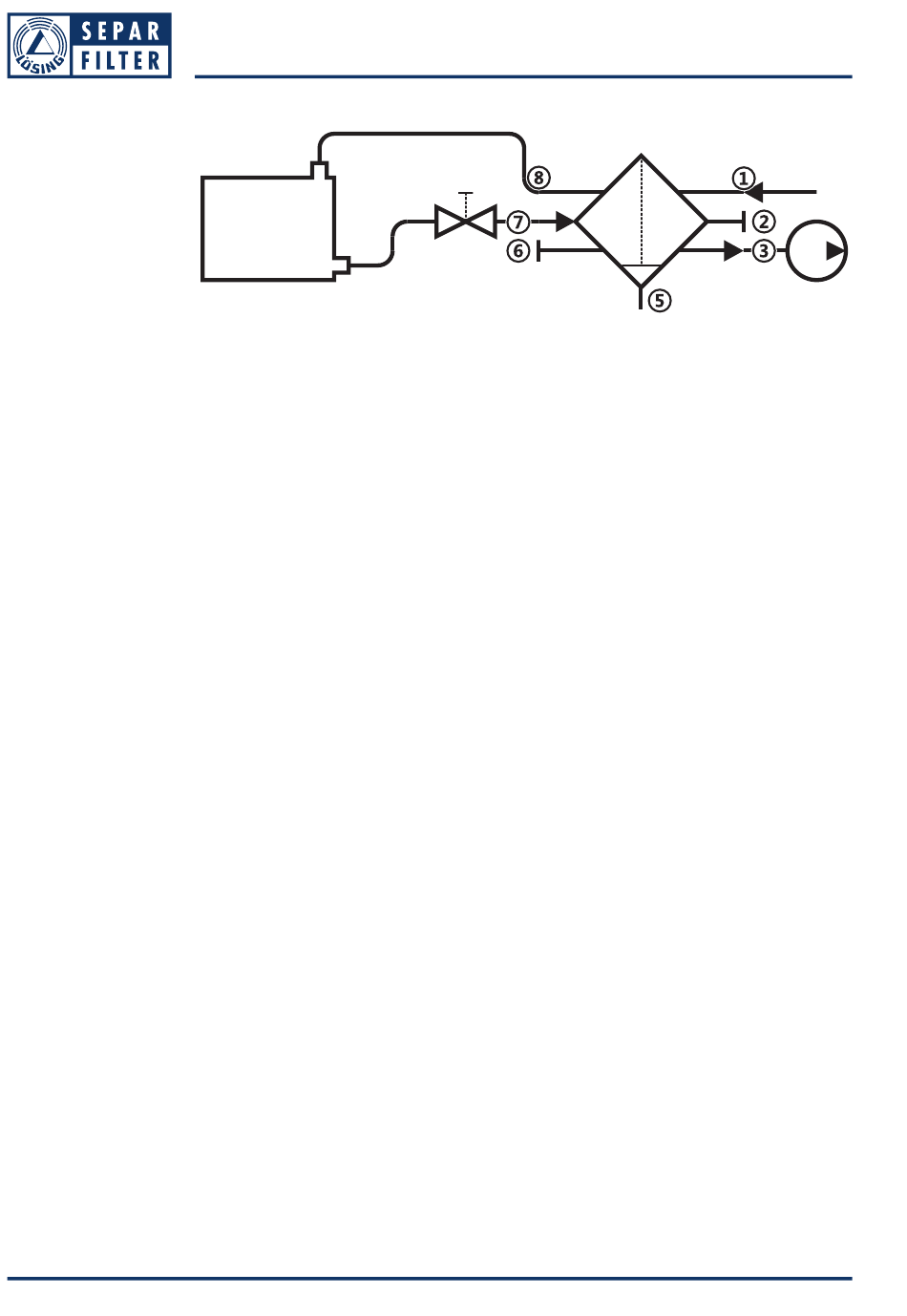

Abbildung 9: Anschlussbeispiel: Filter mit Rücklaufleitung
► Der Filter ist montiert.
1. Die Leitung vom Tank an einen Mediumzulauf ❷/❼ anschließen.
2. Den Mediumzulauf ❼/❷ an der Gegenseite des Filters mit einem Ver-
schlussstopfen verschließen.
3. Die Leitung vom Filter zur Einspritzanlage an einen Mediumablauf ❸/❻
anschließen.
4. Den Mediumablauf ❻/❸ an der Gegenseite des Filters mit einem Ver-
schlussstopfen verschließen.
5. Die Rücklaufleitung von der Einspritzanlage zum Filter an einen Mediumrück-
lauf ❶/❽ anschließen.
6. Die Rücklaufleitung vom Filter zum Tank an den Mediumrücklauf ❽/❶ auf
der Gegenseite anschließen.
=
Der Filter ist angeschlossen.
LKF-Automotive
Installation
D10107-DE-R02
