8.5 Anschluss
Mediumzulauf
Mediumablauf
Mediumrücklauf
12/27
Die Mediumanschlüsse sind als Gewindebohrungen gemäß ISO 9974-1 ausgeführt. In sie
können Verschlussstopfen oder Anschlussteile geschraubt werden, die ISO 9974-2 ent-
sprechen.

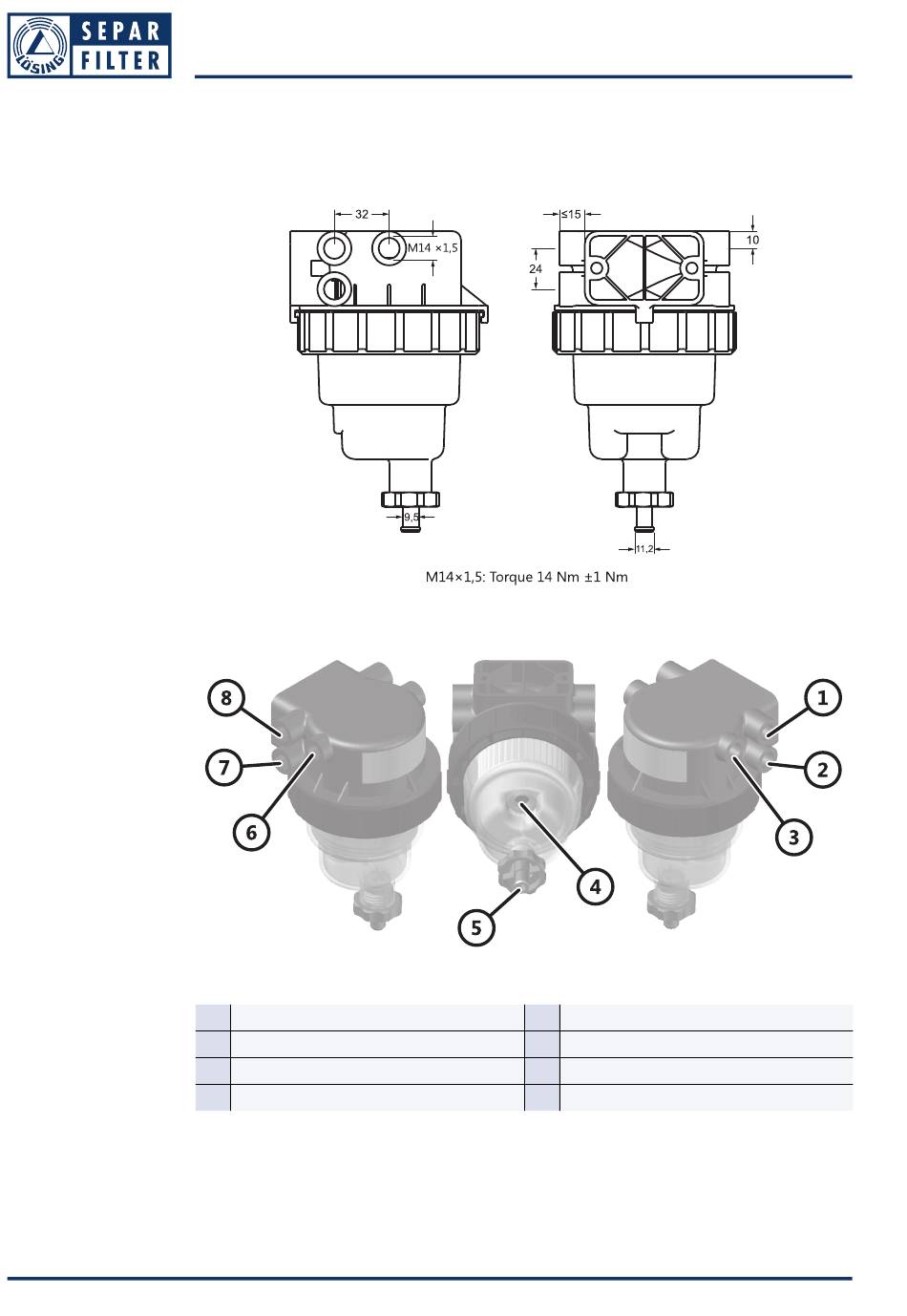

Abbildung 6: Anschlussmaße
Abbildung 7: Mechanische Anschlüsse
1 Mediumrücklauf rechts
2 Mediumzulauf rechts
3 Mediumablauf rechts
4 Einschraubgewinde für Wassersensor
Anschluss für die Kraftstoffleitung vom tiefsten Punkt des Tanks.
Anschluss für die Kraftstoffleitung zur Einspritzanlage.
Anschluss für die Rücklaufleitung von der Einspritzanlage. Der bereits erwärmte Kraftstoff
im Rücklauf vermischt sich mit dem aus dem Tank kommenden Kraftstoff.
5 Stutzen für Ablaufschlauch
6 Mediumablauf links
7 Mediumzulauf links
8 Mediumrücklauf links
LKF-Automotive
Installation
D10107-DE-R02
