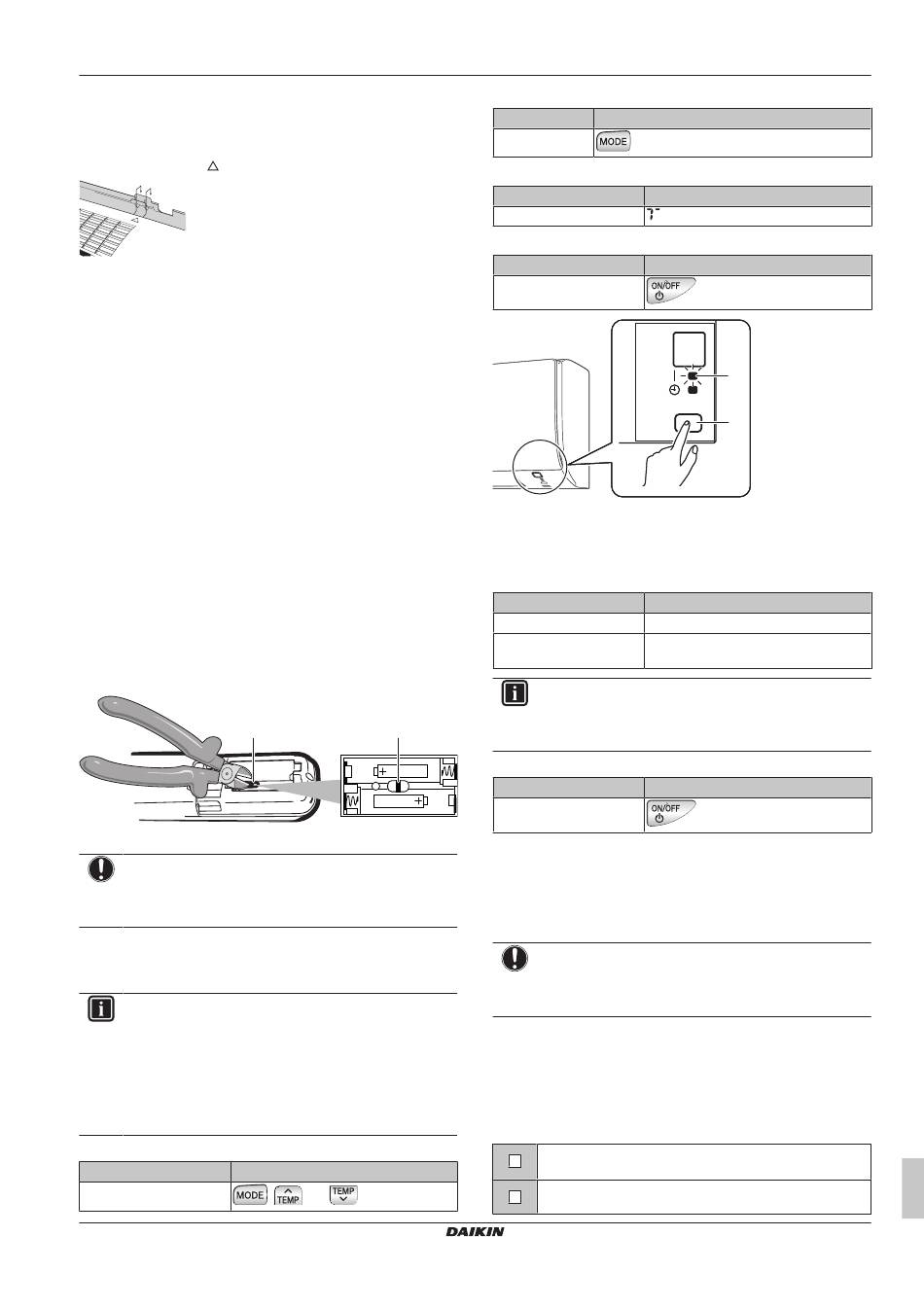

8.3
Die Einheit auf der Montageplatte
befestigen
1 Die
Inneneinheit
auf
die
Benutzen Sie die " "-Markierungen zur Orientierung.
2 Drücken Sie mit beiden Händen auf den unteren Rahmen der
Einheit, um sie auf die unteren Haken der Montageplatte zu
setzen. Darauf achten, dass die Kabel NICHT eingequetscht
werden.
Hinweis:
Achten Sie darauf, dass sich das Verbindungskabel
NICHT an der Inneneinheit verfangen kann.
3 Drücken Sie mit beiden Händen auf die untere Kante der
Inneneinheit, damit sie fest auf den Haken der Montageplatte
einrastet.
4 Die Inneneinheit mit den 2 Inneneinheit-Befestigungsschrauben
M4×12L (Zubehör) auf der Montageplatte befestigen.
9
Konfiguration
9.1
Beim Infrarotsignal-Empfänger der
Inneneinheit einen anderen Kanal
einstellen
Falls in 1 Raum 2 Inneneinheiten installiert sind, können für 2
Benutzerschnittstellen unterschiedliche Adressen eingestellt werden.
1 Aus der Benutzerschnittstelle die Batterien entfernen.
2 Den Jumper für die Adresse durchschneiden.
a
a
Adressierungs-Jumper
HINWEIS
Beim
Schneiden
des
achten, dass NICHT Teile in der Umgebung beschädigt
werden.
3 Die Stromversorgung einschalten.
Ergebnis: Die Klappe der Inneneinheit öffnet und schließt, um die
Referenzposition festzulegen.
INFORMATION
▪ Bei FTXF und ATXF Einheiten MUSS nach Einschalten
der Stromversorgung innerhalb von 5 Minuten die
folgende Einstellung durchgeführt sein.
▪ Falls
das
NICHT
ausschalten und mindestens 1 Minute warten und dann
die Stromversorgung wieder einschalten und dann
erneut versuchen.
4 Gleichzeitig drücken:
Modell
Tasten
FTXF, ATXF
FTXF20~42E5V1B
Innenraum-Klimagerät von Daikin
3P748643-6D – 2024.02
Wandhalterungshaken
setzen.
a
Adressierungs-Jumpers
darauf
gelingt,
die
Stromversorgung
,
und
5 Drücken:
Modell
Taste
FTXF, ATXF
6 Auswählen:
Modell
Symbol
FTXF, ATXF
7 Drücken:
Modell
Taste
FTXF, ATXF
ON/OFF
a
Betriebslämpchen
b
Inneneinheit Schalter ON/OFF
8 Während das Betriebslämpchen blinkt, auf den ON/OFF-
Schalter der Inneneinheit drücken.
Jumper
Adresse
Werkseinstellung
1
Nach Durchschneiden mit
2
Kneifzange
INFORMATION
Falls die Einstellung NICHT vollzogen werden konnte,
solange das Betriebslämpchen blinkte, den Vorgang noch
einmal ab Anfang wiederholen.
9 Nach Durchführen der Einstellung drücken Sie:
Modell
Taste
FTXF, ATXF
Ergebnis: Die Benutzerschnittstelle kehrt zur vorigen Anzeige
zurück.
10
Inbetriebnahme
HINWEIS
Betreiben Sie das Gerät IMMER mit Thermistoren und/
oder Drucksensoren/-schaltern. Die Missachtung dieses
Hinweises kann zu einem Brand des Verdichters führen.
10.1
Checkliste vor Inbetriebnahme
1 Überprüfen Sie die unten aufgeführten Punkte, nachdem die
Einheit installiert worden ist.
2 Die Einheit schließen.
3 Die Einheit einschalten.
Sie haben die vollständigen Installationsanweisungen wie
im Monteur-Referenzhandbuch aufgeführt, gelesen.
Die Inneneinheiten sind ordnungsgemäß installiert.
9 Konfiguration
a
b
Installationsanleitung
15
