▪ Kondensierung. Ergreifen Sie geeignete Maßnahmen, damit sich
kein Kondenswasser bilden kann. Isolieren Sie die komplette
Abflussleitung im Gebäude.

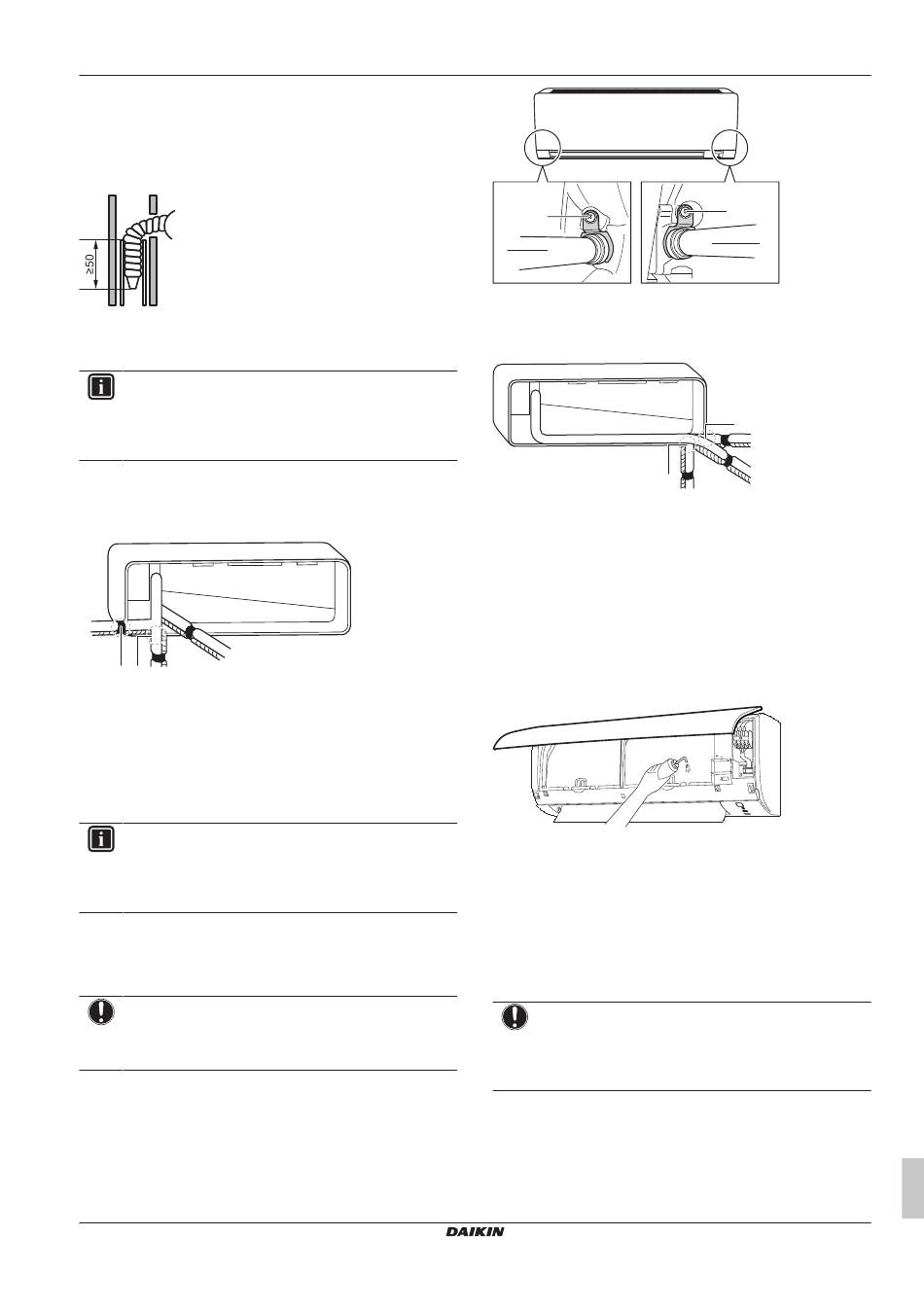

1 Den Abflussschlauch in das Abflussrohr einführen - siehe
nachfolgende Abbildung - damit er NICHT aus dem Abflussrohr
herausgezogen wird.
mm
Rohranschluss rechts, hinten rechts oder unten
rechts
INFORMATION
Werksseitig ist Rohranschluss rechts vorgesehen. Für
einen
Rohranschluss
Rohranschluss rechts und installieren ihn auf der linken
Seite.
1 Den Abflussschlauch unten an den Kältemittelleitungen mit
Vinyl-Klebeband befestigen.
2 Den Abflussschlauch und die Kältemittelleitungen zusammen
mit Isolierband umwickeln.
A
C
a b
B
A
Rohranschluss rechts
B
Rohranschluss unten rechts
C
Rohranschluss hinten rechts
a
Bei Rohranschluss rechts hier die Rohranschluss-
Abdeckung entfernen
b
Bei Rohranschluss unten rechts hier die Rohranschluss-
Abdeckung entfernen
Rohranschluss links, hinten links oder unten links
INFORMATION
Werksseitig ist Rohranschluss rechts vorgesehen. Für
einen
Rohranschluss
Rohranschluss rechts und installieren ihn auf der linken
Seite.
1 Auf der rechten Seite die Befestigungsschraube der Isolation
entfernen und den Abflussschlauch entfernen.
2 Auf der linken Seite die Ablassschraube entfernen und auf der
rechten Seite anbringen.
HINWEIS
Beim Einsetzen der Ablassschraube KEIN Schmieröl
verwenden (Kältemittel-Öl). Die Ablassschraube könnte
darunter leiden, sodass sie undicht werden könnte.
3 Auf der linken Seite den Abflussschlauch einführen und nicht
vergessen, ihn mit der Befestigungsschraube zu fixieren, weil
sonst Wasser austreten könnte.
FTXF20~42E5V1B
Innenraum-Klimagerät von Daikin
3P748643-6D – 2024.02
links
entfernen
Sie
den
links
entfernen
Sie
den
a
b
a
Befestigungsschraube der Isolation
b
Abflussschlauch
4 Den Abflussschlauch mit Vinyl-Klebeband an der Unterseite der
Kältemittelleitungen befestigen.
b
A
Rohranschluss links
B
Rohranschluss hinten links
C
Rohranschluss unten links
a
Bei Rohranschluss links hier die Rohranschluss-
Abdeckung entfernen
b
Bei Rohranschluss unten links hier die Rohranschluss-
Abdeckung entfernen
Auf Wasserleckagen prüfen
1 Luftfilter entfernen.
2 Gießen Sie ungefähr 1 l Wasser in die Ablaufwanne und prüfen
Sie, ob es irgendwo leckt.
6
Rohrinstallation
6.1
Kältemittelleitungen vorbereiten
6.1.1
Anforderungen an Kältemittel-
Rohrleitungen
HINWEIS
Die Rohre und andere unter Druck stehende Teile müssen
für Kältemittel geeignet sein. Für das Kältemittel sind mit
Phosphorsäure deoxidierte, übergangslos verbundene
Kupferrohre zu verwenden.
▪ Fremdmaterialien innerhalb von Rohrleitungen (einschließlich Öle
aus der Herstellung) müssen ≤30 mg/10 m sein.
Durchmesser von Kältemittel-Rohrleitungen
Verwenden Sie dieselben Durchmesser wie bei den Anschlüssen an
den Außeneinheiten:
6 Rohrinstallation
a
b
a
A
B
C
Installationsanleitung
11
