France
Schéma fonctionnel
Utilisation
Préparation d'eau chaude pour
ballon d'eau chaude sans propre
régulation ballon.
EUROCONTROL
Une EUROCONTROL K, KO, KM
ou KMO doit être montée dans le
caisson du tableu de commande de
la chaudière.
F

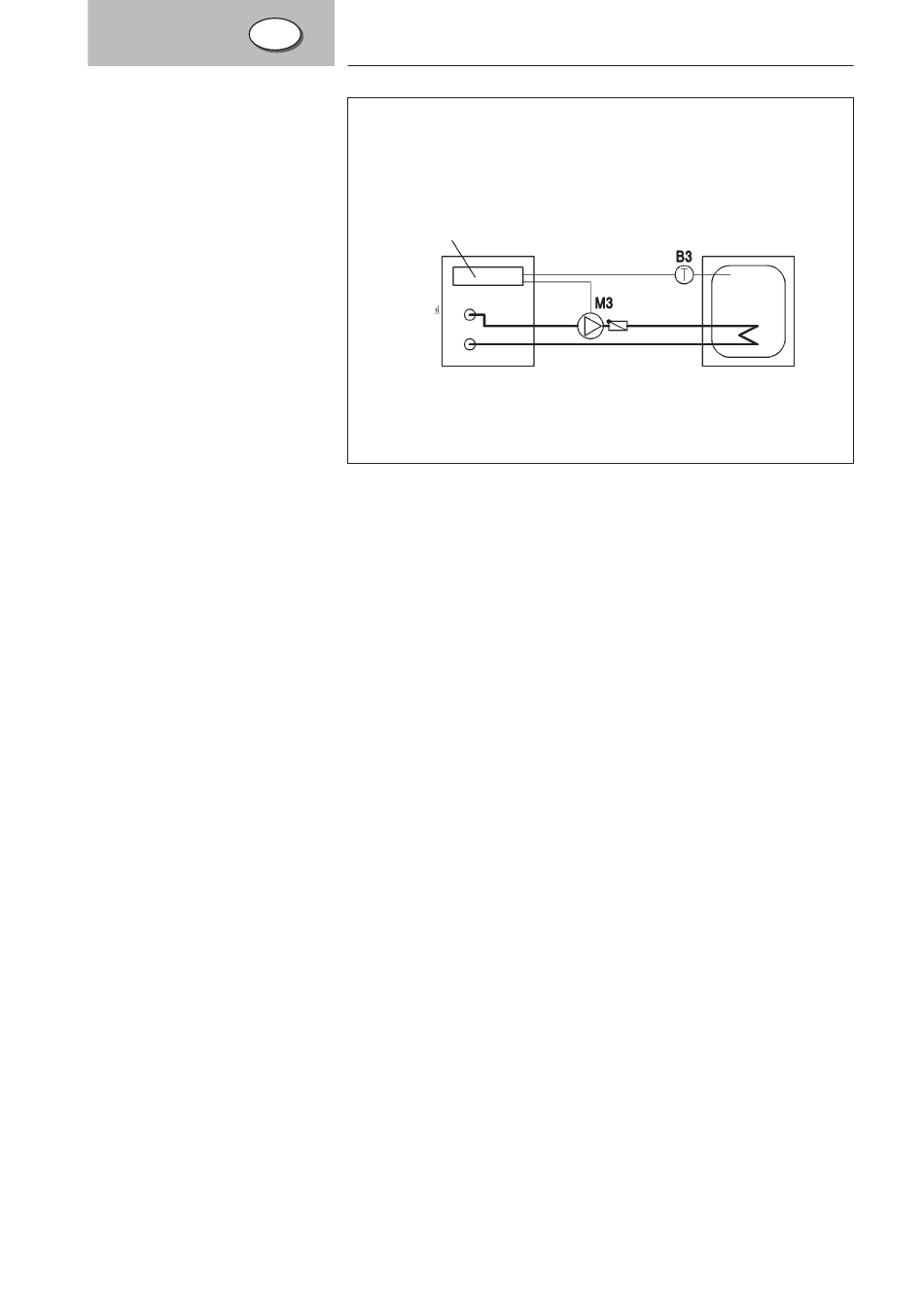

Ill. 1 Branchement ballon (schématisé)
Caisson de tableau de commande de chaudière
EUROCONTROL
Chaudière
Légende:
B3 Sonde ballon QAZ 21
M3 Pompe de charge ballon
Etendue de la livraison
Emballage dans un carton
– Sonde ballon avec câble de
branchement
– Câble de la pompe de charge avec
connecteur (3 pôles);
Ballon
Ballon sans
régulation ballon
Attention!
Mettre la tension hors service!
Avant le montage, mettre la
chaudière hors tension.
Montage
Retirer le couvercle d'habillage sur
la chaudière.
Démonter l'habillage et l'isolation
sur le ballon de manière que la
sonde puisse être introduite dans le
doigt de gant correspondant du
ballon.
Pousser la sonde jusqu'à la butée.
5
