Broetje-Automation SFS 4 EC Montageanleitung Seite 11

PL
Polska
Schemat działania
Zastosowanie
Podgrzewanie c.w.u. w zasobniku
bez własnego układu regulacji
EUROCONTROL
W zespole sterowania pracą kotła
musi być zamontowany moduł
EUROCONTROL K, KO, KM lub
KMO.

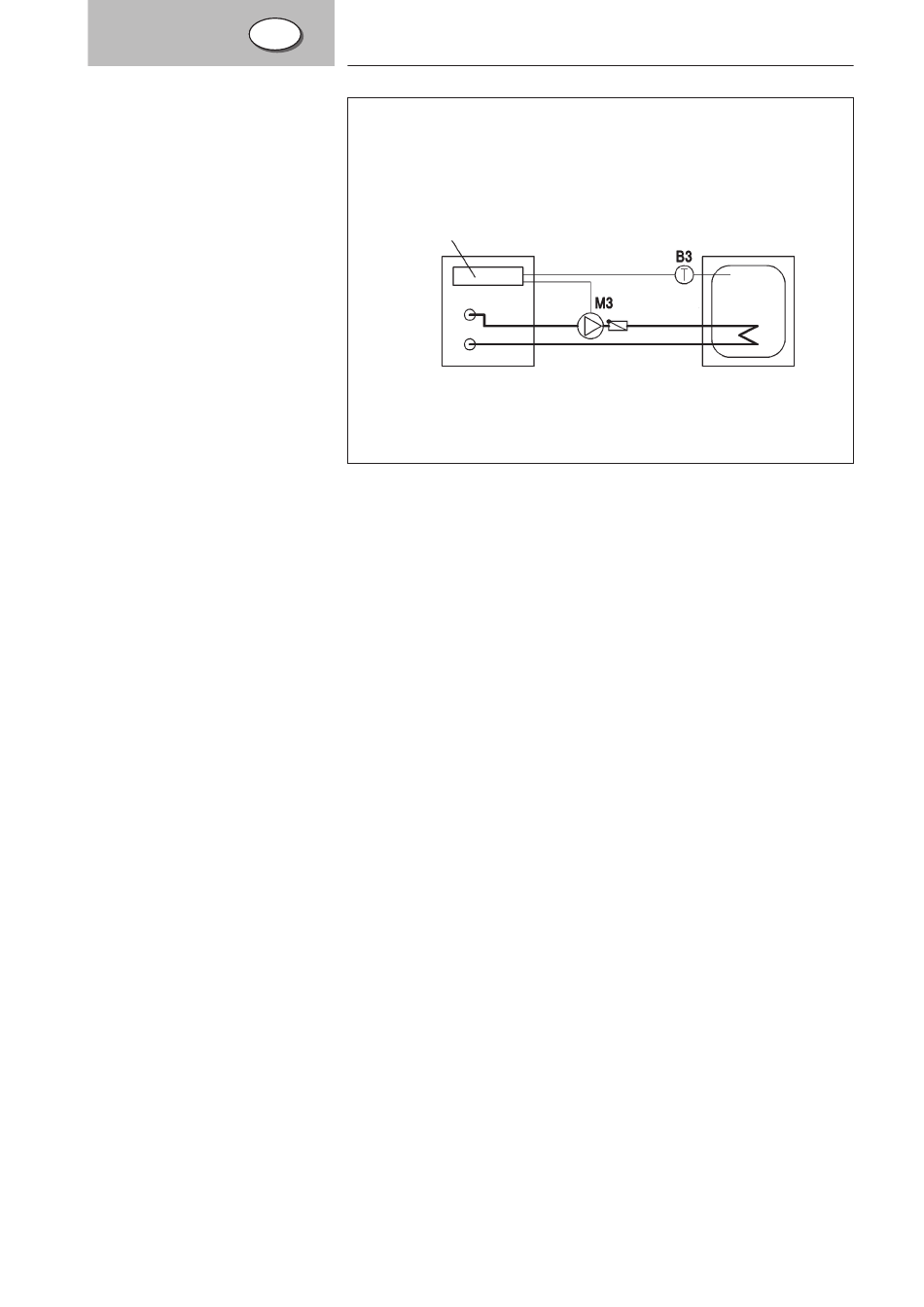

Rys. Podłączenie zasobnika c.w.u. (schemat)
zespół sterowania pracą kotła EUROCONTROL
kocioł c.o.
Legenda:
B3
czujnik zasobnika c.w.u. QAZ 21
M3
pompa ładująca zasobnik c.w.u.
Zakres dostawy
W kartonie zapakowane są:
– czujnik temperatury c.w.u. w
zasobniku z przewodem
przyłączeniowym
– przewód pompy ładującej z
połączeniem wtykowym
(3-biegunowym);
zasobnik
c.w.u.
zasobnik c.w.u. bez
regulacji
Uwaga!
Odłączyć napięcie!
Przed rozpoczęciem montażu
odłączyć napięcie od kotłą.
Montaż
Zdjąć pokrywę obudowy kotła.
Obudowę i izolację zasobnika c.w.u.
zdemontować na tyle, żeby można
było wsunąć czujnik w odpowiednią
osłonęw zasobniku. Czujnik wsunąć
do oporu.
11
