Elektrische Installation
Die Arbeiten müssen von einer
elektrotechnischen Fachkraft
durchgeführt werden. Bei der
Installation sind örtliche und VDE-
Bestimmungen zu beachten.
Fühlerleitungen führen
Schutzkleinspannung und sollen
nicht parallel mit Netzleitungen
geführt werden (Störsignale).
Alle Leitungen müssen in der
Zugentlastung des
Kesselschaltfeldes festgesetzt und
innerhalb der Kesselverkleidung
sicher verlegt bzw. befestigt werden.
Leitungen, die aus dem Kessel
herausgeführt werden, sind in der
Zugentlastung auf der
Kesselrückseite festzusetzen.
Die Speicherladepumpe muß VDE-
mäßig ausgeführt sein.

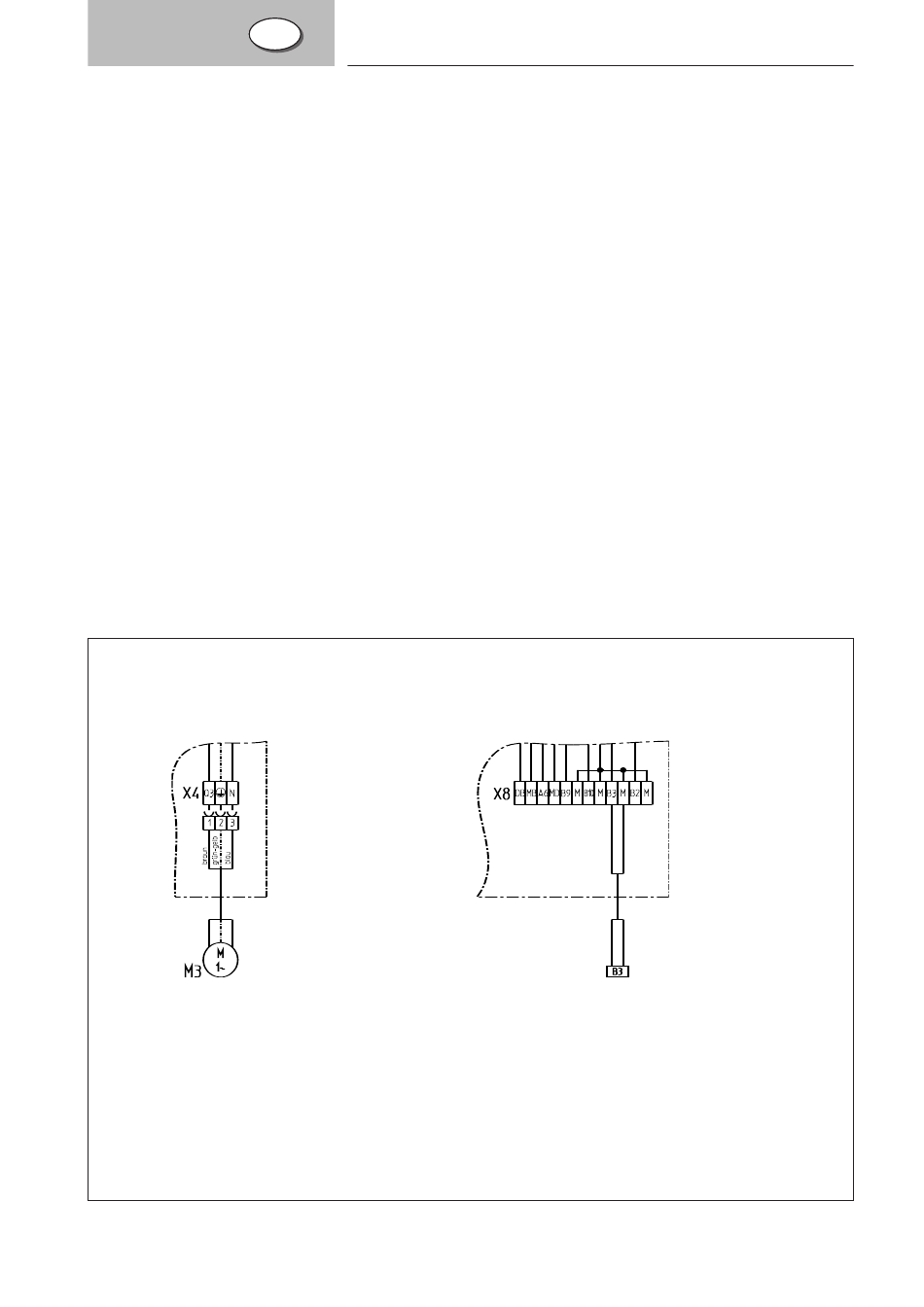

Abb. 2 Anschließen von Speicherfühler und Speicherladepumpe bei EUROCONTROL
Stecker der Speicherladepumpe M3
am Steckverbinder X4
des Kesselschaltfeldes einstecken.
D
bei EUROCONTROL
G Leitung des Speicherfühlers an
der Klemmenleiste X8 bzw. X11
bei B3/M anklemmen (Abb. 2).
G Stecker der Ladepumpenleitung
am Steckverbinder X4
des Kesselschaltfeldes einstecken
(Abb. 2).
Berührungsschutz
Um Berührungsschutz
sicherzustellen, sind nach Abschluß
aller Arbeiten alle Verkleidungsteile
– insbesondere der
Verkleidungsdeckel – wieder
ordnungsgemäß zu befestigen.
Einstellung
Die Warmwassertemperatur und
evtl. Zeitsteuerungen für die
Warmwasserbereitung gemäß der
Bedienungsanleitung der jeweils
eingesetzten EUROCONTROL
einstellen.
Empfohlener Einstellwert für die
Warmwassertemperatur 60 °C.
Speicherfühler B3
an der Klemenleiste X8 bzw. X11
der EUROCONTROL anklemmen
