Broetje-Automation SFS 4 EC Montageanleitung Seite 2

Deutsch
Funktionsschema
Einsatz
Warmwasserbereitung für
Warmwasserspeicher ohne eigene
Speicherregelung.
EUROCONTROL
Im Kesselschaltfeld muß eine
EUROCONTROL K, KO, KM oder
KMO eingebaut sein.
2
D

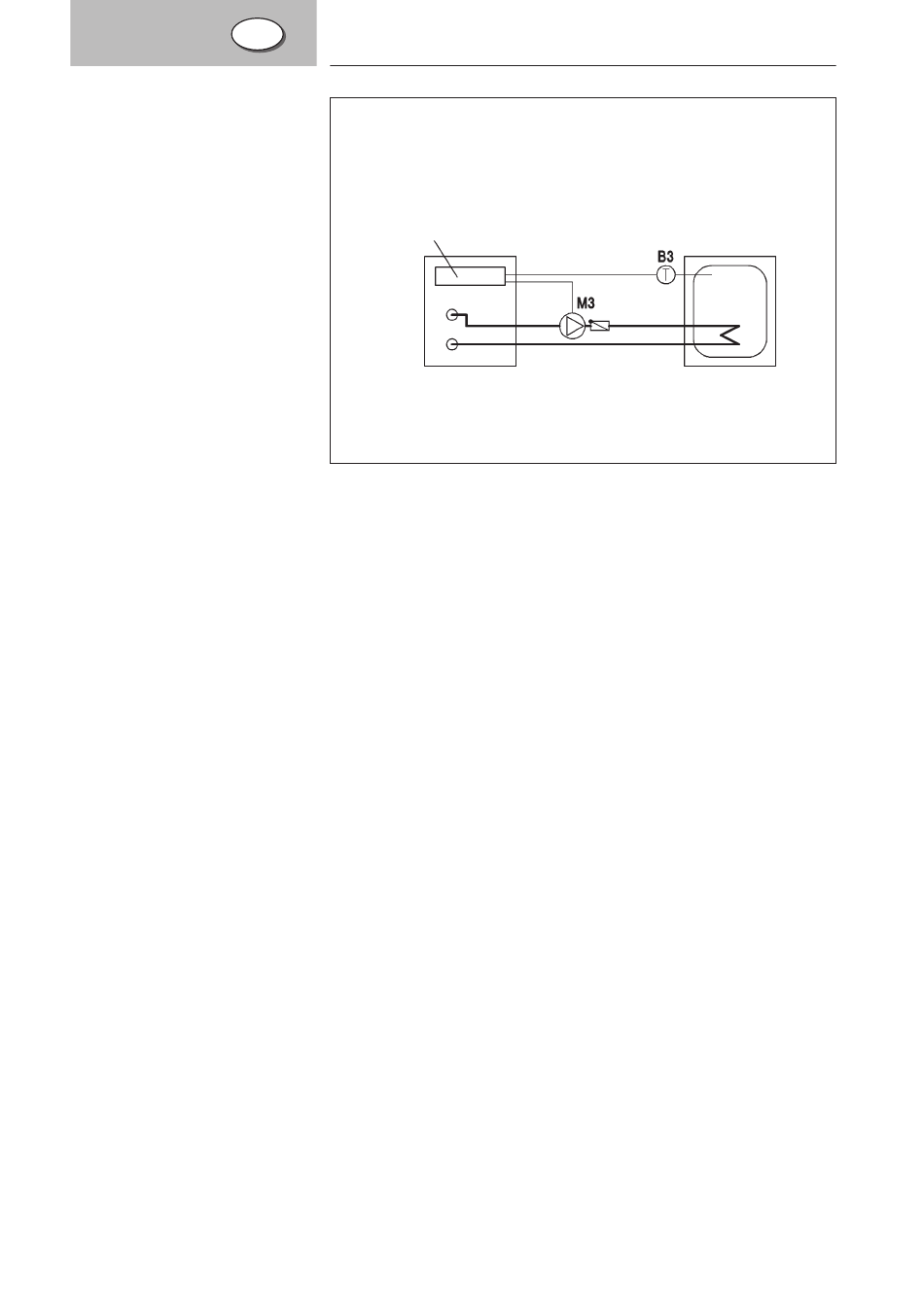

Abb. 1 Speicheranschluß (schematisch)
Kesselschaltfeld EUROCONTROL
Kessel
Legende:
B3 Speicherfühler QAZ 21
M3 Speicherladepumpe
Lieferumfang
Im Karton verpackt
– Speicherfühler mit
Anschlußleitung
– Ladepumpenleitung mit
Steckverbinder (3-polig);
Speicher
Speicher ohne
Speicherregelung
Achtung!
Spannung abschalten!
Vor der Montage den Kessel
spannungslos machen.
Montage
Verkleidungsdeckel am Kessel
abnehmen.
Verkleidung und Isolierung am
Beistellspeicher soweit
demontieren, daß der Fühler in die
entsprechende Einsteckhülse des
Speichers eingeschoben werden
kann. Fühler bis zum Anschlag
einschieben.
