Installazione elettrica
I lavori devono essere effettuati da
un tecnico qualificato in
ottemperanza delle norme VDE e
locali.
I cavi sonda portano bassa tensione
di protezione e non devono venire
posati in parallelo ai cavi di rete
(segnale di disturbo)
Tutti i cavi devono venire fissati nel
dispositivo antistrappo del quadro di
comando caldaia e venire posati in
modo sicuro all'interno del
rivestimento caldaia. I cavi che
vengono fatti fuoriuscire dalla
caldaia devono venire fissati al
dispositivo antistrappo sul retro
della stessa
La pompa carico bollitore deve
essere eseguita secondo norme
VDE.

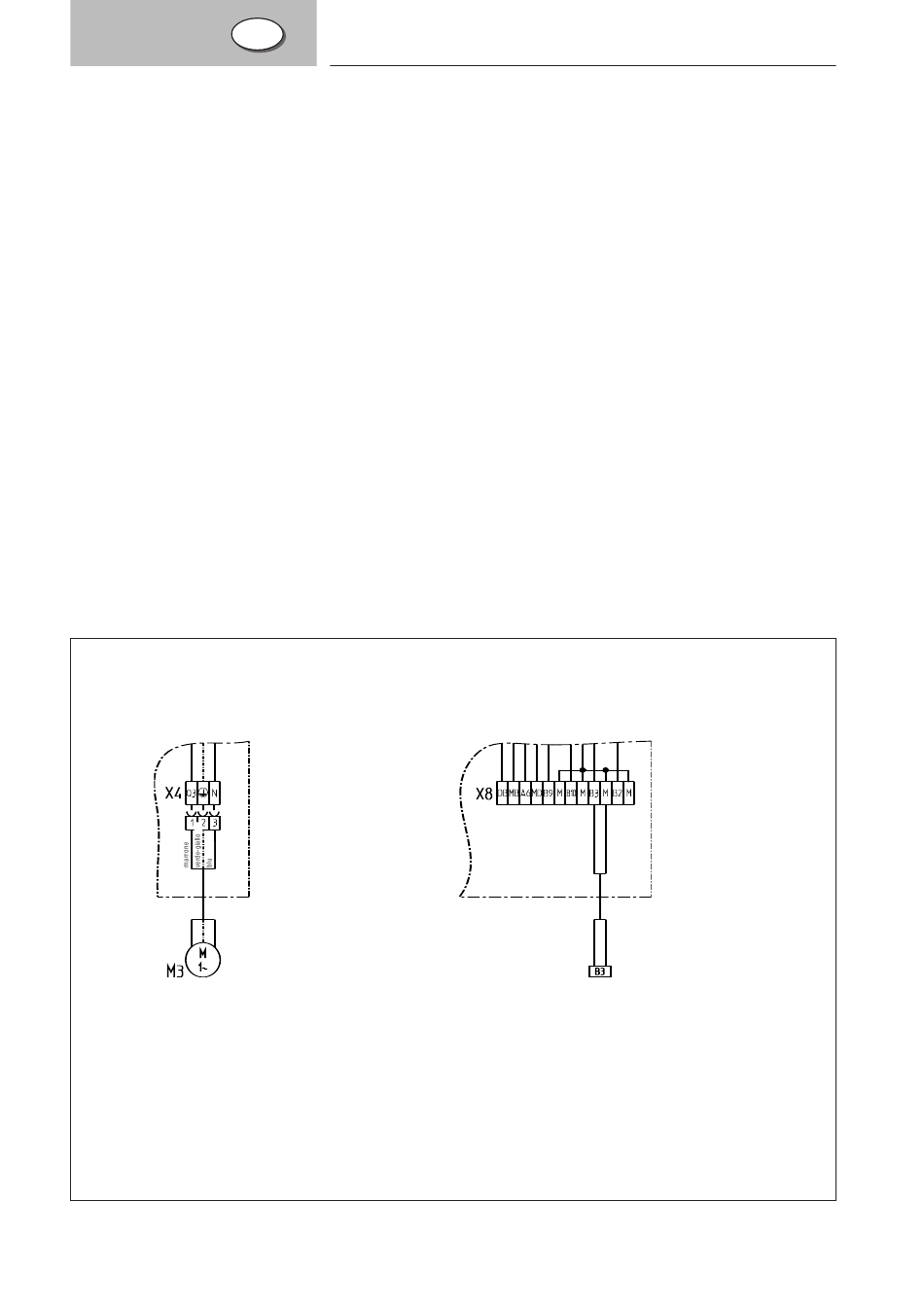

Fig. 2 Allacciamento della sonda bollitore e pompa carico bollitore nella EUROCONTROL
Inserire la spina ad innesto della pompa
carico bollitore M3 nel morsetto X4 del
quadro di comando caldaia
10
I
con EUROCONTROL
G fissare il cavo della sonda
bollitore sulla morsettiera X8 o
X11 con B3/M (fig. 2)
G Introdurre la spina ad innesto del
cavo pompe di carico sul
morsetto X4 del quadro di
comando caldaia (fig. 2)
Protezione antiscosse
Per garantire la protezione
antiscosse, una volta terminati i
lavori, i componenti del
rivestimento – soprattutto il
coperchio del rivestimento – vanno
fissati a regola d'arte.
Taratura
Tarare la temperatura dell'acqua
sanitaria e eventual. il programma
orario per la produzione acqua
sanitaria in base alle istruzioni di
montaggio della EUROCONTROL
impiegata. Valore di taratura
consigliato per la temperatura
dell'acqua sanitaria 60 °C.
Fissare la sonda bollitore B3 alla morsettiera X8
o X11 della EUROCONTROL
