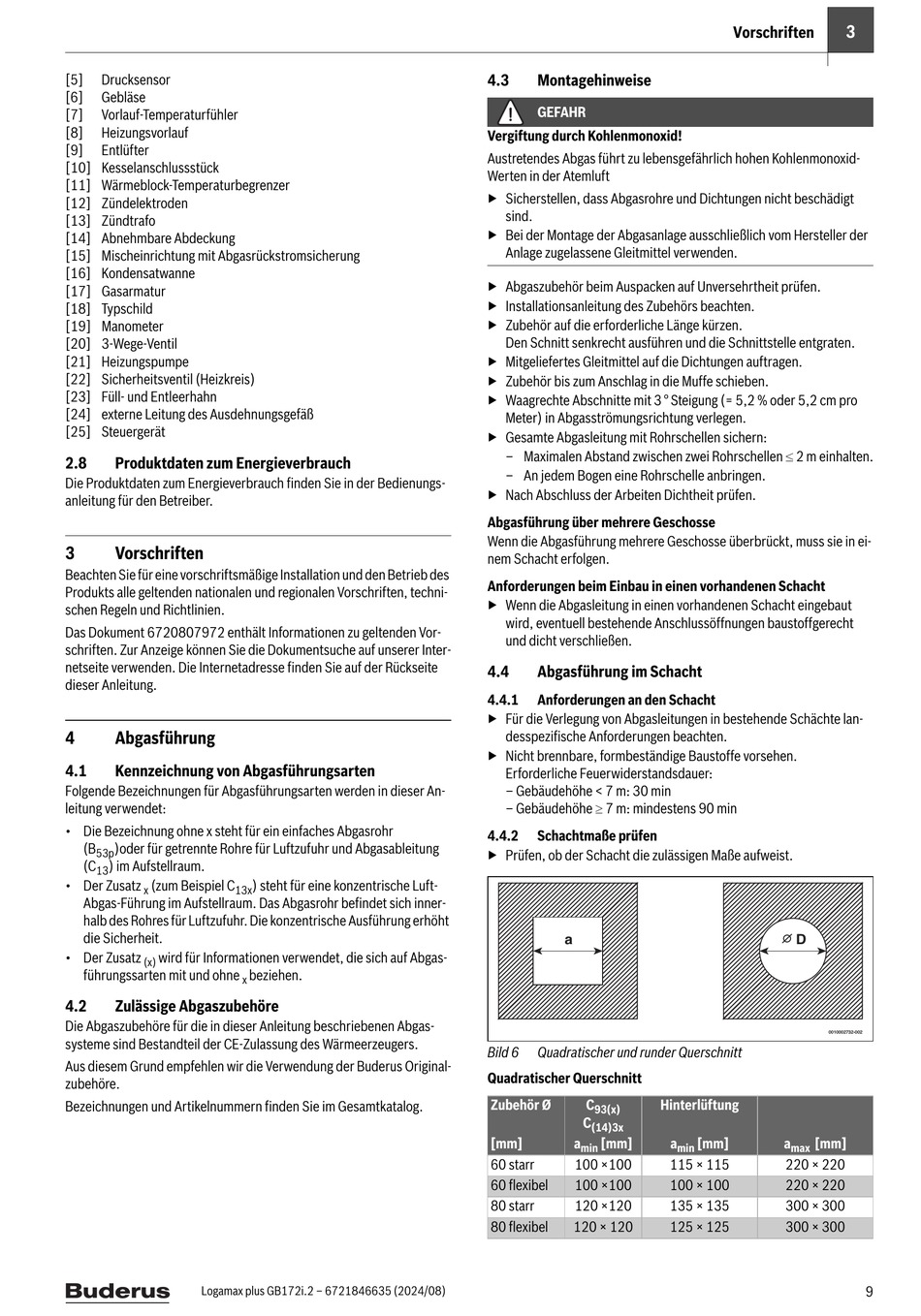

Buderus Logamax plus GB172i.2 Installations- Und Wartungsanleitung Für Die Fachkraft Seite 9

[5] Drucksensor
[6] Gebläse
[7] Vorlauf-Temperaturfühler
[8] Heizungsvorlauf
[9] Entlüfter
[10] Kesselanschlussstück
[11] Wärmeblock-Temperaturbegrenzer
[12] Zündelektroden
[13] Zündtrafo
[14] Abnehmbare Abdeckung
[15] Mischeinrichtung mit Abgasrückstromsicherung
[16] Kondensatwanne
[17] Gasarmatur
[18] Typschild
[19] Manometer
[20] 3-Wege-Ventil
[21] Heizungspumpe
[22] Sicherheitsventil (Heizkreis)
[23] Füll- und Entleerhahn
[24] externe Leitung des Ausdehnungsgefäß
[25] Steuergerät
2.8 Produktdaten zum Energieverbrauch
Die Produktdaten zum Energieverbrauch finden Sie in der Bedienungs-
anleitung für den Betreiber.
3 Vorschriften
Beachten Sie für eine vorschriftsmäßige Installation und den Betrieb des
Produkts alle geltenden nationalen und regionalen Vorschriften, techni-
schen Regeln und Richtlinien.
Das Dokument 6720807972 enthält Informationen zu geltenden Vor-
schriften. Zur Anzeige können Sie die Dokumentsuche auf unserer Inter-
netseite verwenden. Die Internetadresse finden Sie auf der Rückseite
dieser Anleitung.
4 Abgasführung
4.1 Kennzeichnung von Abgasführungsarten
Folgende Bezeichnungen für Abgasführungsarten werden in dieser An-
leitung verwendet:
• Die Bezeichnung ohne x steht für ein einfaches Abgasrohr
(B )oder für getrennte Rohre für Luftzufuhr und Abgasableitung
53p
(C ) im Aufstellraum.
13
• Der Zusatz (zum Beispiel C
x 13x
Abgas-Führung im Aufstellraum. Das Abgasrohr befindet sich inner-
halb des Rohres für Luftzufuhr. Die konzentrische Ausführung erhöht
die Sicherheit.
• Der Zusatz wird für Informationen verwendet, die sich auf Abgas-
(x)
führungssarten mit und ohne
4.2 Zulässige Abgaszubehöre
Die Abgaszubehöre für die in dieser Anleitung beschriebenen Abgas-
systeme sind Bestandteil der CE-Zulassung des Wärmeerzeugers.
Aus diesem Grund empfehlen wir die Verwendung der Buderus Original-
zubehöre.
Bezeichnungen und Artikelnummern finden Sie im Gesamtkatalog.
Logamax plus GB172i.2 – 6721846635 (2024/08)
) steht für eine konzentrische Luft-
beziehen.
x
4.3 Montagehinweise
GEFAHR
Vergiftung durch Kohlenmonoxid!
Austretendes Abgas führt zu lebensgefährlich hohen Kohlenmonoxid-
Werten in der Atemluft
▶ Sicherstellen, dass Abgasrohre und Dichtungen nicht beschädigt
sind.
▶ Bei der Montage der Abgasanlage ausschließlich vom Hersteller der
Anlage zugelassene Gleitmittel verwenden.
▶ Abgaszubehör beim Auspacken auf Unversehrtheit prüfen.
▶ Installationsanleitung des Zubehörs beachten.
▶ Zubehör auf die erforderliche Länge kürzen.
Den Schnitt senkrecht ausführen und die Schnittstelle entgraten.
▶ Mitgeliefertes Gleitmittel auf die Dichtungen auftragen.
▶ Zubehör bis zum Anschlag in die Muffe schieben.
▶ Waagrechte Abschnitte mit 3 ° Steigung (= 5,2 % oder 5,2 cm pro
Meter) in Abgasströmungsrichtung verlegen.
▶ Gesamte Abgasleitung mit Rohrschellen sichern:
– Maximalen Abstand zwischen zwei Rohrschellen  2 m einhalten.
– An jedem Bogen eine Rohrschelle anbringen.
▶ Nach Abschluss der Arbeiten Dichtheit prüfen.
Abgasführung über mehrere Geschosse
Wenn die Abgasführung mehrere Geschosse überbrückt, muss sie in ei-
nem Schacht erfolgen.
Anforderungen beim Einbau in einen vorhandenen Schacht
▶ Wenn die Abgasleitung in einen vorhandenen Schacht eingebaut
wird, eventuell bestehende Anschlussöffnungen baustoffgerecht
und dicht verschließen.
4.4 Abgasführung im Schacht
4.4.1 Anforderungen an den Schacht
▶ Für die Verlegung von Abgasleitungen in bestehende Schächte lan-
desspezifische Anforderungen beachten.
▶ Nicht brennbare, formbeständige Baustoffe vorsehen.
Erforderliche Feuerwiderstandsdauer:
‒ Gebäudehöhe < 7 m: 30 min
‒ Gebäudehöhe  7 m: mindestens 90 min
4.4.2 Schachtmaße prüfen
▶ Prüfen, ob der Schacht die zulässigen Maße aufweist.
a
Bild 6 Quadratischer und runder Querschnitt
Quadratischer Querschnitt
Zubehör Ø C Hinterlüftung
93(x)
C
(14)3x
[mm] a [mm]
min
60 starr 100 ×100
60 flexibel 100 ×100
80 starr 120 ×120
80 flexibel 120 × 120
Vorschriften
D
0010002732-002
a [mm] a [mm]
min max
115 × 115 220 × 220
100 × 100 220 × 220
135 × 135 300 × 300
125 × 125 300 × 300
