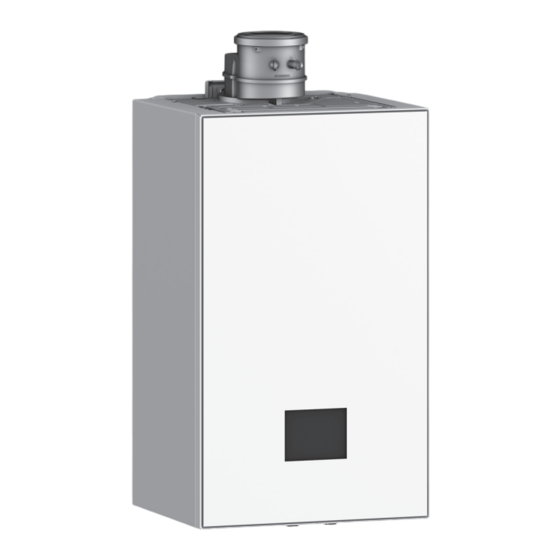

Buderus Logamax plus GB172i.2 Installations- Und Wartungsanleitung Für Die Fachkraft

Buderus Logamax plus GB172i.2 Installations- Und Wartungsanleitung Für Die Fachkraft

Gas-brennwertgerät
Vorschau ausblenden Andere Handbücher für Logamax plus GB172i.2:

Werbung

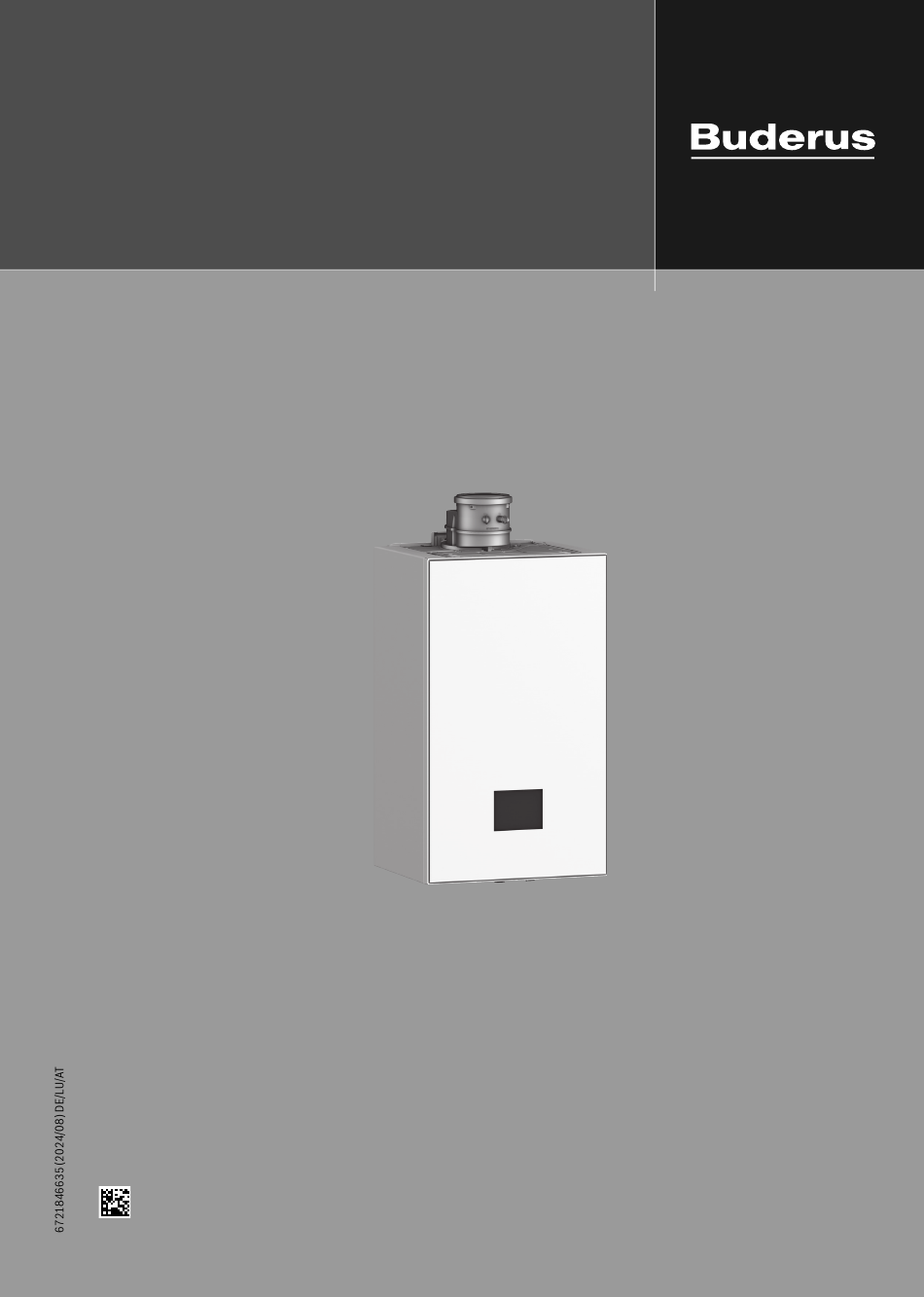

Installations- und Wartungsanleitung für die Fachkraft
Gas-Brennwertgerät
Logamax plus GB172i.2
GB172i.2-20 KDW H | GB172i.2-20 W H | GB172i.2-25 W H | GB172i.2-15 W H
Vor Installation und Wartung sorgfältig lesen.

Werbung

loading

Inhaltszusammenfassung für Buderus Logamax plus GB172i.2

  • Seite 1 Installations- und Wartungsanleitung für die Fachkraft Gas-Brennwertgerät Logamax plus GB172i.2 GB172i.2-20 KDW H | GB172i.2-20 W H | GB172i.2-25 W H | GB172i.2-15 W H Vor Installation und Wartung sorgfältig lesen.
  • Seite 2 Ausdehnungsgefäß prüfen ..... . 38 4.16.1 CO-Melder zur Notabschaltung der Kaskade ..20 Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 3 Bei austretendem Gas besteht Explosionsgefahr. Beachten Sie bei Gas- geruch die folgenden Verhaltensregeln. ▶ Flammen- oder Funkenbildung vermeiden: – Nicht rauchen, kein Feuerzeug und keine Streichhölzer benutzen. – Keine elektrischen Schalter betätigen, keinen Stecker ziehen. – Nicht telefonieren und nicht klingeln. Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 4 Weisen Sie den Betreiber bei der Übergabe in die Bedienung und die Betriebsbedingungen der Heizungsanlage ein. ▶ Bedienung erklären – dabei besonders auf alle sicherheitsrelevanten 0010041675-001 Handlungen eingehen. Bild 1 Lieferumfang Gas-Brennwertgerät Befestigungsplatte Außentemperaturfühler Schlauch Sicherheitsventil und Befestigungsmaterial (Schrauben mit Zubehör) Druckschriftensatz zur Produktdokumentation Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 5 " GB172i.2-25 W H DE/LU/AT 7 736 902 119 Tab. 1 Typenübersicht Abmessungen und Mindestabstände 65 65 0010032012-003 Bild 3 Frontansicht (mm) Empfohlener Abstand: 100 mm 160* Montageanschlussplatte (Zubehör) 0010056100-001 Bild 2 Seitenansicht (mm) Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 6 Angaben zum Produkt Produktübersicht 0010041089-003 Bild 4 Produktübersicht Plattenwärmetauscher Key-Steckplatz (drahtloses Gateway) Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 7 [17] Abnehmbare Abdeckung [18] Mischeinrichtung mit Abgasrückstromsicherung [19] Kondensatwanne [20] Gasarmatur [21] Typenschild [22] Manometer [23] 3-Wege-Ventil [24] Heizungspumpe [25] Sicherheitsventil (Heizkreis) [26] Füll- und Entleerhahn [27] Turbine [28] Nachfülleinrichtung [29] Steuergerät ACU M/H (BC400) Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 8 Angaben zum Produkt 0010041091-002 Bild 5 Produktübersicht Speichergerät Key-Steckplatz (drahtloses Gateway) Systemauslassrohr Schalter Ein/Aus Kondensatsiphon Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 9 Die Abgaszubehöre für die in dieser Anleitung beschriebenen Abgas- 0010002732-002 systeme sind Bestandteil der CE-Zulassung des Wärmeerzeugers. Bild 6 Quadratischer und runder Querschnitt Aus diesem Grund empfehlen wir die Verwendung der Buderus Original- Quadratischer Querschnitt zubehöre. Zubehör Ø Hinterlüftung Bezeichnungen und Artikelnummern finden Sie im Gesamtkatalog.
  • Seite 10 Dachhaut eine Verkleidung mit gleicher Feuerwiderstandsdauer ha- ben. • Wenn für die Decke keine Feuerwiderstandsdauer verlangt wird, die Luft-Abgas-Führung von der Oberkante der Decke bis zur Dachhaut in einem nichtbrennbaren, formbeständigen Schacht oder in einem metallenen Schutzrohr verlegen (mechanischer Schutz). Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 11 Bild 10 Abstandsmaße und Dachneigungen bei Schrägdach das Dach Zulässige maximale Längen ≥ 400 mm, in schneereichen Gebieten ≥ 500 mm Horizontal: Zubehör Ø 60/100 α 25‒45°, in schneereichen Gebieten ≤ 30° Tab. 5 Abstandsmaße bei Schrägdach Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 12 GB172i.2-20 W H – – – GB172i.2-15 W H – – – – Tab. 13 Luft-Abgas-Führung nach C33x mit Hochdruck-Kit 1) Für die längere Luft-Abgas-Führung für dieses Gerät muss das Hockdruck-Kit verwendet werden (Zubehörkatalog). Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 13 Tab. 16 C 53(x) GB172i.2-15 W H Prüföffnungen Tab. 18 Starre oder flexible Luft-Abgas-Führung nach C53x  Kapitel 4.5, Seite 10 2) Für die längere Luft-Abgas-Führung für dieses Gerät muss das Hockdruck-Kit verwendet werden (Zubehörkatalog). Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 14 (z. B. Schwefel) in die – GB172i.2-25 W H  120 × 120 Verbrennungsluft zu vermeiden.  130 × 130 Tab. 21 C  100 –  110 ‒  120 –  130 Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 15 Horizontal: Zubehör Ø 60/100 Im Schacht: Ø 60 1) Für die längere Luft-Abgas-Führung für dieses Gerät muss das Hockdruck-Kit 2) Für die längere Luft-Abgas-Führung für dieses Gerät muss das Hockdruck-Kit verwendet werden (Zubehörkatalog). verwendet werden (Zubehörkatalog). Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 16 HGB172i.2-25 W H raum und Schacht. GB172i.2-15 W H – – Tab. 29 B Tab. 32 Starre Luft-Abgas-Führung nach B23p/B53p 1) Für die längere Luft-Abgas-Führung für dieses Gerät muss das Hockdruck-Kit verwendet werden (Zubehörkatalog). Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 17 ( Tabelle 66 auf Seite 32: Wärmeerzeuger Typ Standardwert Angehobener Wert GB172i.2-20 KDW HGB172i.2-25 W H GB172i.2-20 W H 1) Für die längere Luft-Abgas-Führung für dieses Gerät muss das Hockdruck-Kit verwendet werden (Zubehörkatalog). GB172i.2-15 W H Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 18 Jedes Gerät ist mit einer Abgas-Rück-  140× 200 ‒ strömsicherung ausgestattet.  185 Verbrennungsluftzufuhr Erfolgt raumluftunabhängig über den  140× 200 ‒ Schacht  185 Druckverhältnisse Überdruckbetrieb  140× 200 ‒  185 Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 19  225 × 225 ‒  350  250  300 × 300 ‒  225 × 225 ‒  350  250  300 × 300 ‒  225 × 225 ‒  350  250 Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 20 ▶ Bei Verwendung von Produkten anderer Hersteller zum Regeln der Kaskade: Angaben des Herstellers zum Anschluss eines CO-Melders beachten. 4.16.2 Zuordnung zur Gerätegruppe für Kaskade GB172i.2-20 KDW H und GB172i.2-25 W H gehören zur Gerätegruppe Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 21 Abzweigungen zu den Geräten Ø 80 mm ]  3,0 m Im Aufstellraum: Abgasführung Ø 160 mm Im Schacht: starre Abgasführung Ø 160 mm Geräte Maximale Gesamtlänge L [m] für Gruppe 1 bis 7 ‒ ‒ ‒ ‒ Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 22 Wandbeschaffenheit Frostschutzmittel oder ungeeignete Heizwasserzusätze! Die zur Gerätemontage verwendete Wand muss tragfähig sein und das Ungeeignetes oder verschmutztes Wasser kann zu Schlammbildung, Gerät muss vollflächig aufliegen können. Korrosion oder Verkalkung führen. Ungeeignete Frostschutzmittel oder Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 23 Rückseite dieser Anleitung. Als Zubehör gibt es das Ausdehnungsgefäß 7 736 902 336 für den Ein- bau ins Gerät. Für den Anschluss eines externen Ausdehnungsgefäßes den dafür vor- gesehenen Anschluss verwenden ( Bild 30). Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 24 Montageanschlussplatte. Weitere Angaben zu diesem Zube- mens im Ausdehnungsgefäß hör finden Sie in unserem Gesamtkatalog. • Arbeitsdruckdifferenz des Sicherheitsventils von 0,5 bar • Vordruck des Ausdehnungsgefäßes entspricht der statischen Anla- genhöhe über dem Heizgerät. • Maximaler Betriebsdruck: 3 bar Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 25 ▶ Rohre mit Dichtungen an der Montageanschlussplatte (Zubehör) montieren. 6.3.2 Gerät montieren Verkleidungen abnehmen ( Verpackung) ▶ Stopfenleiste entfernen. Stützschaum des Ausdehnungsgefäßes entfernen ▶ Stützschaum zum entfernen nach rechts ziehen. ▶ Entfernten Schaumstoff entsorgen. Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 26 Schlauch am Sicherheitsventil Heizung montieren 0010032383-001 0010033557-001 Bild 36 Schlauch am Sicherheitsventil (Heizung) montieren Bild 38 Kondensatsiphon mit Wasser füllen Kondensatablauf herstellen Abgaszubehör anschließen ▶ Schlauch Kondensatablauf in die Montageanschlussplatte stecken. ▶ Installationsanleitung des Abgaszubehörs beachten. Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 27 Der Einbau darf nur durch eine Fach- 0010043961-001 kraft für Elektroinstallationen erfolgen. Bild 40 Gas- und wasserseitige Anschlüsse Heizungsvorlaufhahn Warmwasser Gashahn Kaltwasserhahn Heizungsrücklaufhahn Warmwasserkreis füllen und entlüften ▶ Kaltwasserhahn [4] öffnen und eine Warmwasser-Zapfstelle so lange öffnen, bis Wasser austritt. Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 28 ▶ Kabel an der Klemmleiste für externes Zubehör ( Bild 43) anschlie- ßen. ▶ Kabel an der Zugentlastung sichern. 0010038462-001 Bild 41 Abdeckung aufklappen Bei geöffneter Abdeckung besteht Zugang zum elektrischen Anschluss des Bedienfeldes. Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 29 ▶ Brücke entfernen. ▶ Temperaturwächter anschließen. Kondensatpumpe: Bei fehlerhafter Kondensatableitung werden Heiz- und Warmwasserbe- trieb unterbrochen. ▶ Brücke entfernen. ▶ Kontakt für Brennerabschaltung anschließen. ▶ 230-V-AC-Anschluss extern vornehmen. Ein/Aus-Temperaturregler (potenzial- ▶ Ein-/Aus-Temperaturregler anschließen. frei) Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 30 Siphonfüllprogramm Das Siphonfüllprogramm startet automatisch: • nachdem das Gerät am Schalter Ein/Aus eingeschaltet wird, • nachdem der Brenner 28 Tage nicht in Betrieb war, • nachdem die Betriebsart von Sommer- auf Winterbetrieb umgestellt wird, Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 31 Installiert, Pumpe HK1 hinter Weiche Abhängig vom verwendeten Wärmeerzeuger und den in der Heizungsan- Systempumpe lage installierten und erkannten Komponenten können die angezeigten Nicht installiert Menüs und Voreinstellungen variieren. Maßgeblich ist die Anzeige am Installiert Display. Einbausituation Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 32 Tab. 66 Menü Anlageneinstellungen > Gas-Brennwertgerät Optimaler Betriebsdruck: 1.2 ... 1.7 ... 2.0 bar - oder- ...2.0...2.3 bar Heizen Sonderfunktionen Außentemperatur Min. Außentemperatur: –35 ... –10 ... 10 °C Dämpfung Gebäudeart Keine Leicht Mittel Schwer Heizkreis 1 Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 33 PS1 Pumpe Solarkreis: Ein | Aus: 5 ... 100 % WW-System I (intern) ... II | WW-System I (extern) ... II PS10 Kollektorkühlpumpe: Ein | Aus Expertenansicht: Ein | Aus Tab. 69 Menü Diagnose > Funktionstests Temperatur Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 34 Um einer bakteriellen Verunreinigung des Warmwassers (z. B. durch Le- gionellen) vorzubeugen, empfehlen wir nach längerem Stillstand eine Rücklauftemperatur thermische Desinfektion. Tab. 73 Menü Monitordaten > Anlageninfo Sie können einen Heizungsregler mit Warmwassersteuerung so pro- grammieren, dass eine thermische Desinfektion stattfindet. Alternativ Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 35 HExplosionsgefahr durch austretendes Gas! ▶ Elektroden prüfen. Austretendes Gas kann zur Explosion führen. ▶ Brenner prüfen. ▶ Rückströmsicherung in der Mischeinrichtung prüfen. ▶ Gashahn schließen vor Arbeiten an gasführenden Teilen. ▶ Kondensatsiphon reinigen. ▶ Dichtheitsprüfung durchführen. Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 36 Umbau mit einem Gasartumbau-Set und eine CO - oder -Einstellung erforderlich. ▶ Um den CO -Gehalt zu erhöhen, Einstelldüse nach rechts drehen. ▶ Um den CO -Gehalt zu verringern, Einstelldüse nach links drehen. Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 37 ▶ Wärmeabgabe durch geöffnete Heizkörperventile sicherstellen. 4 mm ▶ Schornsteinfegerbetrieb einstellen und das Gerät mit maximaler 0010042159-001 Nennwärmeleistung in Betrieb nehmen. ▶ Erforderlichen Gas-Anschlussdruck nach Tabelle prüfen. Bild 50 Einstellen der Gasarmatur Volllastmessung Messstutzen Gas-Luft-Verhältnis Kleinlastmessung Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 38 Höhe der Heizungsanlage bringen ( Kapitel 6.2, Seite 24). ▶ Stopfen am Verbrennungsluft-Messstutzen ( Bild 53, [2]) entfer- Wärmeblock prüfen nen. ▶ Verkleidung abnehmen. ▶ Abgassonde in den Verbrennungsluft-Messstutzen schieben. ▶ Messstelle abdichten. Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 39 Bild 54 Messstutzen an der Mischeinrichtung ▶ Steuerdruck bei maximaler Nennwärmeleistung an der Mischeinrich- tung prüfen. ▶ Bei folgendem Messergebnis muss der Wärmeblock gereinigt wer- den: Logamax plus GB172i.2 < 5,5 mbar 0010056714-001 9.10 Gasarmatur prüfen Bild 56 Stecker und Gasschlauch abziehen, Schraube lösen ▶...
  • Seite 40 Beim Zusammenbau des Brenners nach Abschluss der Wartung für eine einwandfreie Dichtheit M8-Mutter bis zum Anschlag anziehen. 1. Dichtung abnehmen und entsorgen. 2. Elektroden-Set abnehmen. Elektroden auf Verschmutzung prüfen und, falls erforderlich, reini- gen oder ersetzen. Beim Einbau des Elektroden-Sets neue Dichtung verwenden. Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 41 Bild 65 Wärmeblock reinigen (ca. 200 min , nur Rechtslauf) ▶ Mit kleiner Bürste für den unteren Bereich wiederholen ( Bild 65, [2]). ▶ Schrauben am Deckel der Prüföffnung entfernen. 0010027892-001 Bild 62 Unteren Verdrängungskörper herausnehmen Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 42 ▶ Rückstände absaugen. ▶ Neue Dichtung einsetzen. ▶ Prüföffnung verschließen. ▶ Wärmeblock erneut auf Rückstände prüfen ( Bild 67). ▶ Verdrängungskörper einsetzen. ▶ Wärmeblock von oben mit Wasser spülen. Auf keinen Fall Lösungsmittel verwenden. Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 43 Bild 69 Vorlaufrohr lösen, Kabel abziehen und Rücklaufrohr lösen ▶ Abgasrohr ausklipsen. ▶ Abgasrohr nach oben schieben. ▶ Wärmeblock herausnehmen. 0010027469-002 Bild 71 Stecker an der Heizungspumpe abziehen ▶ Heizungspumpe entriegeln. ▶ Schrauben entfernen. Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 44 Bild 74 Dichtungen entsorgen 18,5 × 24,3 34 × 3 9.14 Gasarmatur ersetzen ▶ Gashahn schließen. ▶ Stecker abziehen. ▶ Überwurfmutter lösen. ▶ Überwurfmutter mit Gasschlauch abnehmen. 0010033148-001 Bild 73 Heizungspumpe abnehmen ▶ Dichtung und O-Ring entsorgen. Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 45 ▶ Gasdrossel abnehmen. ▶ O-Ring entsorgen. ▶ Gasdrossel aufbewahren. 0010033144-001 Bild 76 Gasdrossel abnehmen 12 × 3 0010033631-001 Bild 78 Gasarmatur ausbauen 41 × 3 ▶ Neue Gasarmatur mit Dichtung einsetzen. ▶ Gasarmatur mit Schrauben befestigen. Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 46 ▶ Abdeckung der externen Anschlüsse öffnen. ▶ Abdeckung der internen Anschlüsse abnehmen. ▶ Stecker der externen und internen Anschlüsse abziehen. ▶ Die beiden Arretierungen an der Oberseite des Steuergeräts mit Hilfe eines Schraubendrehers lösen. ▶ Steuergerät herausnehmen. Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 47 ▶ Dichtung auf Risse, Verformungen oder Brüche prüfen und, falls er- 9.16 Netzkabel ersetzen forderlich, ersetzen. Wenn das Netzkabel dieses Geräts beschädigt wird, muss es durch ein spezielles Netzkabel ersetzt werden. Dieses Netzkabel ist beim Buderus Kundendienst erhältlich. Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 48 > 3-Wege Ventil in Mittelstellung ▶ Stecker abziehen. ▶ Motor gegen den Uhrzeigersinn drehen und nach oben herausziehen. 0010040334-001 Bild 87 Dichtung fetten ▶ Kondensatschlauch prüfen und, falls erforderlich, reinigen. ▶ Kondensatsiphon mit ca. 250 ml Wasser füllen. Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 49 ▶ Zum Wechseln ist die einzustellende Mittelstellung im Servicemenü > Anlageneinstellungen > Gas-Brennwertgerät > Sonderfunktio- nen > 3-Wege Ventil in Mittelstellung ▶ Stecker abziehen. ▶ Schrauben entfernen. ▶ Leicht am Motor ziehen und ihn anheben. Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 50 Neben den gezeigten Störungs-Codes können weitere anlagenbezogene Störungen angezeigt werden. Die Beseitigung dieser Störungen ist in den Anleitungen der betroffenen Anlagenbestandteile beschrieben. Störungstext im Display, Beschreibung Beseitigung Wärmeerzeuger im Heizbetrieb – Wärmeerzeuger im WW-Betrieb – Gerät im Schaltoptimierungsprogramm – Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 51 1. Anschlussstecker für den externen Schaltkontakt aufstecken. takt verriegelt 2. Brücke einbauen/ Kondensathebepumpe nach Herstellerangaben überprüfen. 3. Schaltpunkt des externen Temperaturwächters an das System anpassen. 4. Anschlusskabel zum externen Temperaturwächter austauschen. 5. Externer Temperaturwächter austauschen. Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 52 2. Drucksensor prüfen, ggf. ersetzen. 1018 W Wartungsintervall abgelaufen 1. Wartung durchführen. 2. Wartungsmeldung zurücksetzen. 1019 W Falscher Pumpentyp erkannt 1. Verkabelung der Pumpe prüfen. 2. Korrekten Pumpentyp der Heizungspumpe im Gerät prüfen, ggf. ersetzen. Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 53 Störung Flammenüberwachung Steuergerät prüfen, ggf. ersetzen. 2923- Systemstörung Geräteelektronik 1. Verkabelung zur Gasarmatur prüfen. 2926 2. Gasarmatur prüfen. Bleibt die Störung nach Reset erhalten, ist das Steuergerät oder die Gasarmatur defekt und muss ausgetauscht werden. Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 54 Hydraulikeinstellungen prüfen, ggf. ändern. Konfiguration werden vom Wärmeerzeuger • Hydraulische Weiche nicht unterstützt • Interner Warmwasserkreis (Speicherladekreis) • Heizkreis 1 • Heizungspumpe im Gerät 2956 O Hydraulische Konfiguration am Wärmeer- – zeuger ist aktviert Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 55 2. Störung nach 22 bis 28 Sekunden erneut zurücksetzen. Die Sperre wird aufgehoben und das Gerät kehrt zum Normalbetrieb zurück. 3. Die letzten 10 Störungen in der Störungshistorie prüfen, um sicherzustellen, dass alle Probleme behoben wurden. Tab. 83 Betriebs- und Störungsanzeigen Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 56 Umweltschutz und Entsorgung Das Display erlischt. Der Umweltschutz ist ein Unternehmensgrundsatz der Bosch-Gruppe. ▶ Bei längerer Außerbetriebnahme: Frostschutz beachten. Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz wer- Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 57 Bei der Verpackung sind wir an den länderspezifischen Verwertungssys- technik, Göllnergasse 15-17, 1030 Wien, Öster- temen beteiligt, die ein optimales Recycling gewährleisten. reich, [LU] Ferroknepper Buderus S.A., Z.I. Um Alle verwendeten Verpackungsmaterialien sind umweltverträglich und Monkeler, 20, Op den Drieschen, B.P.201 L-4003 wiederverwertbar.
  • Seite 58 Spezifischer Durchfluss nach EN l/min – – – – – – 13203-1 (T = 30 K) Zulassungsdaten Prod.-ID-Nr. – CE-0085DM0360 Gerätekategorie (Gasart) – 2ELL3P Gerätekategorie (Österreich) 2H3P Installationstyp – (10)3x (11)3x (13)3x (14)3x Allgemeines Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 59 Temperatur [°C ± 10 %] Widerstand [] 6 589 129300 5 367 96743 4 398 72860 3 624 55274 3 002 42255 2 500 32550 2 092 25294 1 759 19811 1 486 15642 1 260 12448 Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 60 20266 Leistung [kW] Belastung [kW] Display Gasmenge GB172i.2-15 W H Erdgas 20244 [l/min bei GB172i.2-15 W H Flüssiggas 20264 = 80/ Tab. 91 Kodierstecker 60 °C] 2,35 3,11 4,53 7,22 12,2 10,0 10,2 17,3 Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 61 Tab. 93 Einstellwerte für GB172i.2-15 W H (20 mbar) Leistung [kW] Belastung [kW] Display Gasmenge [l/min bei = 80/ 60 °C] 2,95 5,45 15,8 11,8 20,5 15,3 25,9 19,5 20,5 34,9 Tab. 94 Einstellwerte für GB172i.2-20 W H Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 62 [11] Temperaturfühler am Wärmeblock [12] Vorlauftemperaturfühler Vorlaufrohr [13] Wärmeblock- und Abgas-Temperaturbegrenzer [14] Überwachungserdung [15] Überwachungselektrode [16] Gasarmatur [17] Gebläse (230V und Steuerleitung) [18] Zündfunkengenerator (230V) [19] Heizungspume Steuerleitung [20] Heizungspumpe 230V [21] Erdung (PE) Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 63 Nennwärmeleistung: Gemessene maximale Vorlauftemperatur: °C Gemessene minimale Vorlauftemperatur: °C Anlagenhydraulik:  Hydraulische Weiche, Typ:  Zusätzliches Ausdehnungsgefäß  Heizungspumpe: Größe/Vordruck: Automatischer Entlüfter vorhanden?  ja |  nein  Warmwasserspeicher/Typ/Anzahl/Heizflächenleistung:  Anlagenhydraulik geprüft, Bemerkungen: Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 64 Zubehör vertraut gemacht. Auf die Notwendigkeit einer regelmäßigen War- tung der oben genannten Heizungsanlage wurde hingewiesen. ___________________________________________________________ __________________________________________________________ Name des Service-Technikers Datum, Unterschrift des Betreibers Hier Messprotokoll einkleben. ____________________________________________________________ Datum, Unterschrift des Anlagenerstellers Tab. 95 Inbetriebnahmeprotokoll Logamax plus GB172i.2 – 6721846635 (2024/08)
  • Seite 68 Schweiz Bosch Thermotechnik AG Netzibodenstrasse 36 4133 Pratteln www.buderus.ch info@buderus.ch Luxemburg Ferroknepper Buderus S.A. Z.I. Um Monkeler 20, Op den Drieschen B.P. 201 4003 Esch-sur-Alzette Tél.: 0035 2 55 40 40-1 Fax: 0035 2 55 40 40-222 www.buderus.lu info@buderus.lu...
