Webasto Thermo Top Evo Bedienungsanleitung Seite 18

VW Tiguan
Ident.-Nr.: 1325135A
1
2
1
1
1 2
3
1 2
Stand: 18.10.2016

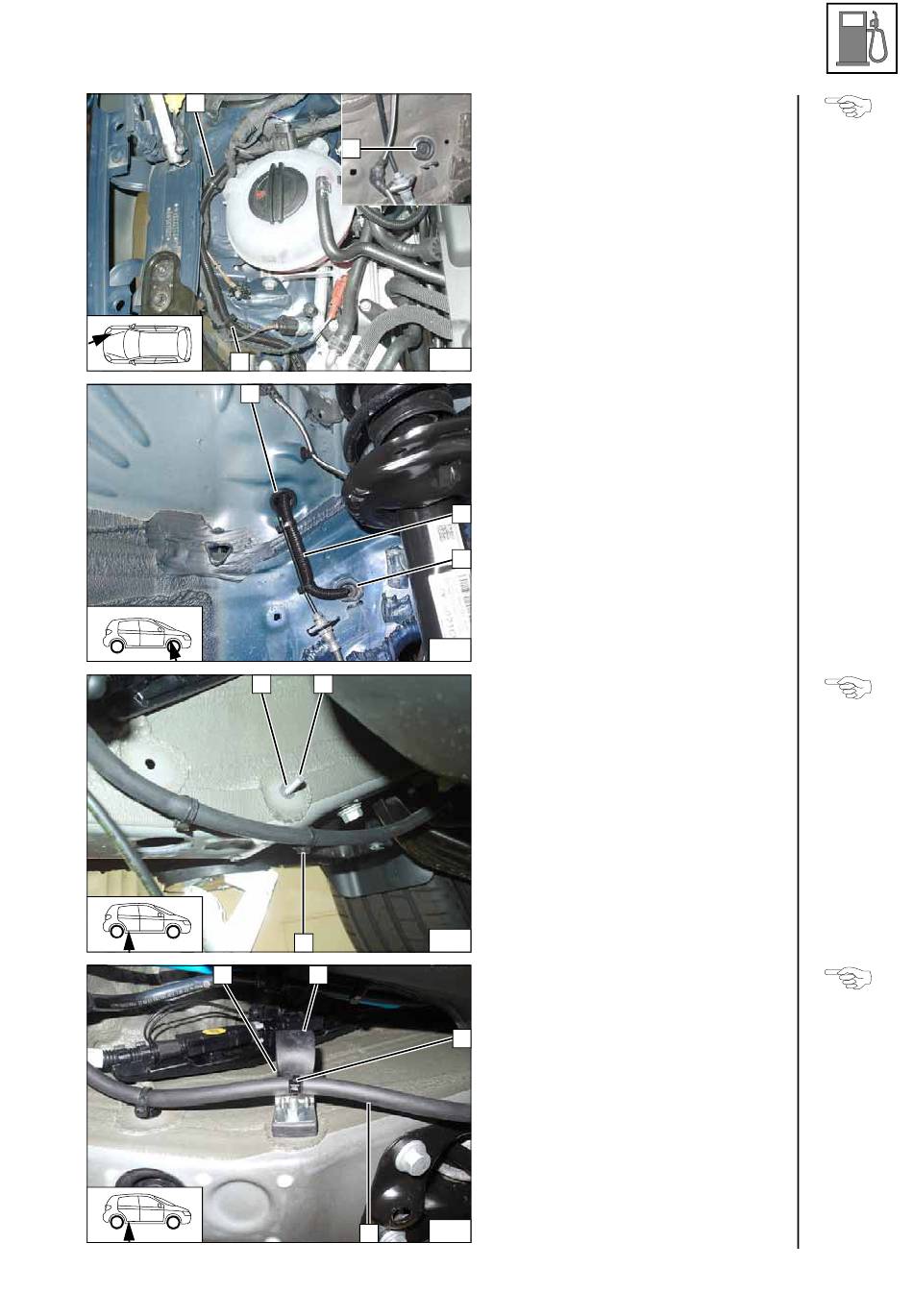

Brennstoffleitung und Kabelbaum Dosier-
pumpe in Wellrohr Ø 10 1 zur fzg.eigenen
Tülle 2 in den Radkasten verlegen!
45
1 Fzg.eigene Tülle Radkasten
2 Brennstoffleitung und Kabelbaum
Dosierpumpe in Wellrohr Ø 10
3 Fzg.eigene Tülle Durchführung
Unterboden
2
3
46
Clip Handbremsseil 3 an Position 1
demontieren und entsorgen, Schraube
M6x25 2 mit geeigneten Mitteln durch
Bohrung 1 führen und mit Bolzen-
sicherung sichern!
47
Handbremsseil 4 mit Kabelbinder 1 und 3
an Stützwinkel befestigen!
2 Aufnahme Dosierpumpe
3
48
4
© Webasto Thermo & Comfort SE
Leitungen
verlegen
Leitungen
verlegen
Schraube
M6x25 vor-
montieren
Aufnahme
Dosier-
pumpe
montieren
