Webasto Thermo Top Evo Bedienungsanleitung Seite 14
Wasser-heizgerät mit fuelfix vw tiguan ab modell 2016
Vorschau ausblenden
Andere Handbücher für Thermo Top Evo:
- Einbaudokumentation (112 Seiten) ,
- Bedienungsanleitung (66 Seiten) ,
- Montageanleitung (66 Seiten)
Werbung
VW Tiguan
2
a1
Ident.-Nr.: 1325135A
1
2
a1
a2
1
2
a1
Stand: 18.10.2016
Alle Fahrzeuge

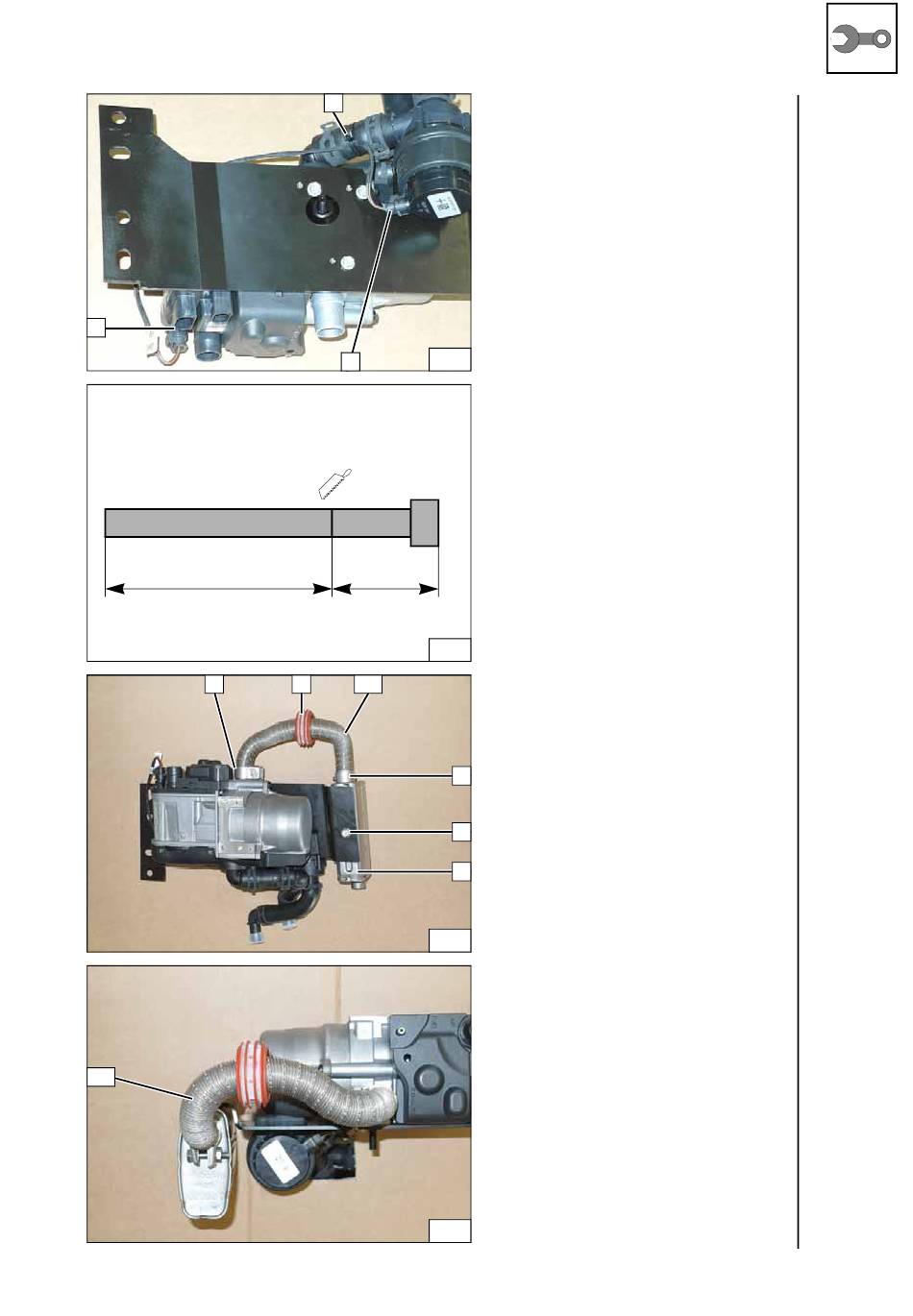

1 Kabelbinder
2 Stecker Kabelbaum Umwälzpumpe
[2x]
31
a1 = 300
a2 = 100
32
1 Schlauchklemme [2x]
2 Abstandshalter
3 Schraube M6x16 mit Sperrkant
4 Schalldämpfer
1
3
4
33
34
© Webasto Thermo & Comfort SE
Kabelbaum
aufstecken
Abgaslei-
tung
vorbereiten
Abgaslei-
tung a1 und
Schall-
dämpfer
montieren
Abgaslei-
tung a1
ausrichten
