VW Tiguan
Ident.-Nr.: 1325135A
1
39
40
a1 1
41
Stand: 18.10.2016

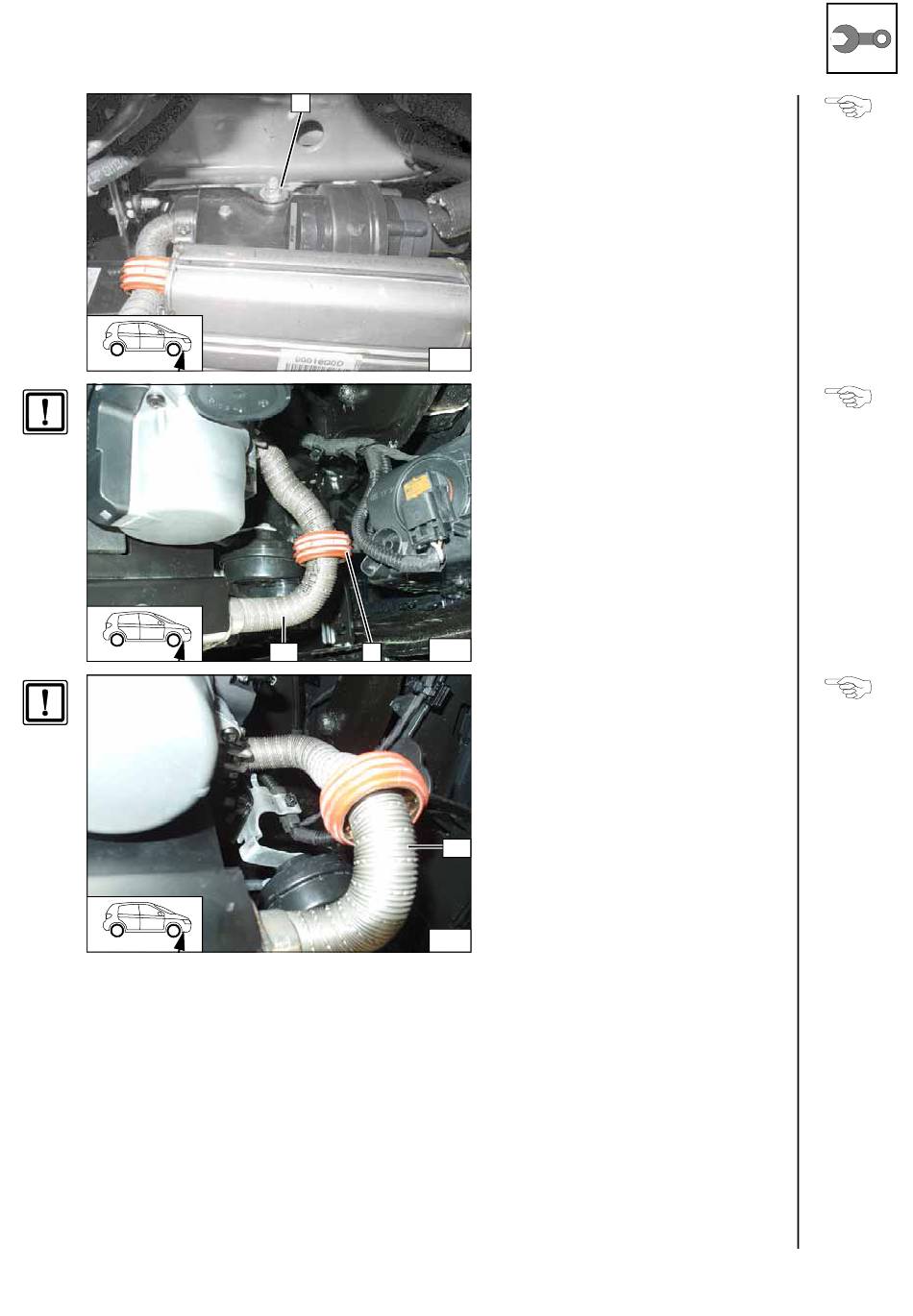

An Position 1 ein Distanzstück 5 zwischen
Halter und Öse positionieren!
1 Stehbolzen vom Heizgerät, Distanz-
stück 5, Karosseriescheibe,
Bundmutter
Auf ausreichenden Abstand von Abgaslei-
tung a1 zur Hupe und zu den fzg.eigenen
Kabelbäumen achten, ggfs. korrigieren!
1 Abstandshalter positionieren
Auf ausreichenden Abstand von Abgaslei-
tung a1 zu den fzg.eigenen Kabelbäumen
achten, ggfs. korrigieren!
a1
© Webasto Thermo & Comfort SE
Heizgerät
montieren
Abgaslei-
tung a1
ausrichten
Abgaslei-
tung a1
ausrichten
16
