6 SERVICE
Einbauen einer Kunststoffummantelung
1) Entfernen Sie die Überwurfmutter vom mittigen Steckverbinder sowie die Gasdüse, die
Kontaktspitze und die Spitzenhalterung vom Schweißbrenner.
2) Führen Sie die Ummantelung durch den mittigen Steckverbinder ein und befestigen Sie sie mit der
Überwurfmutter.

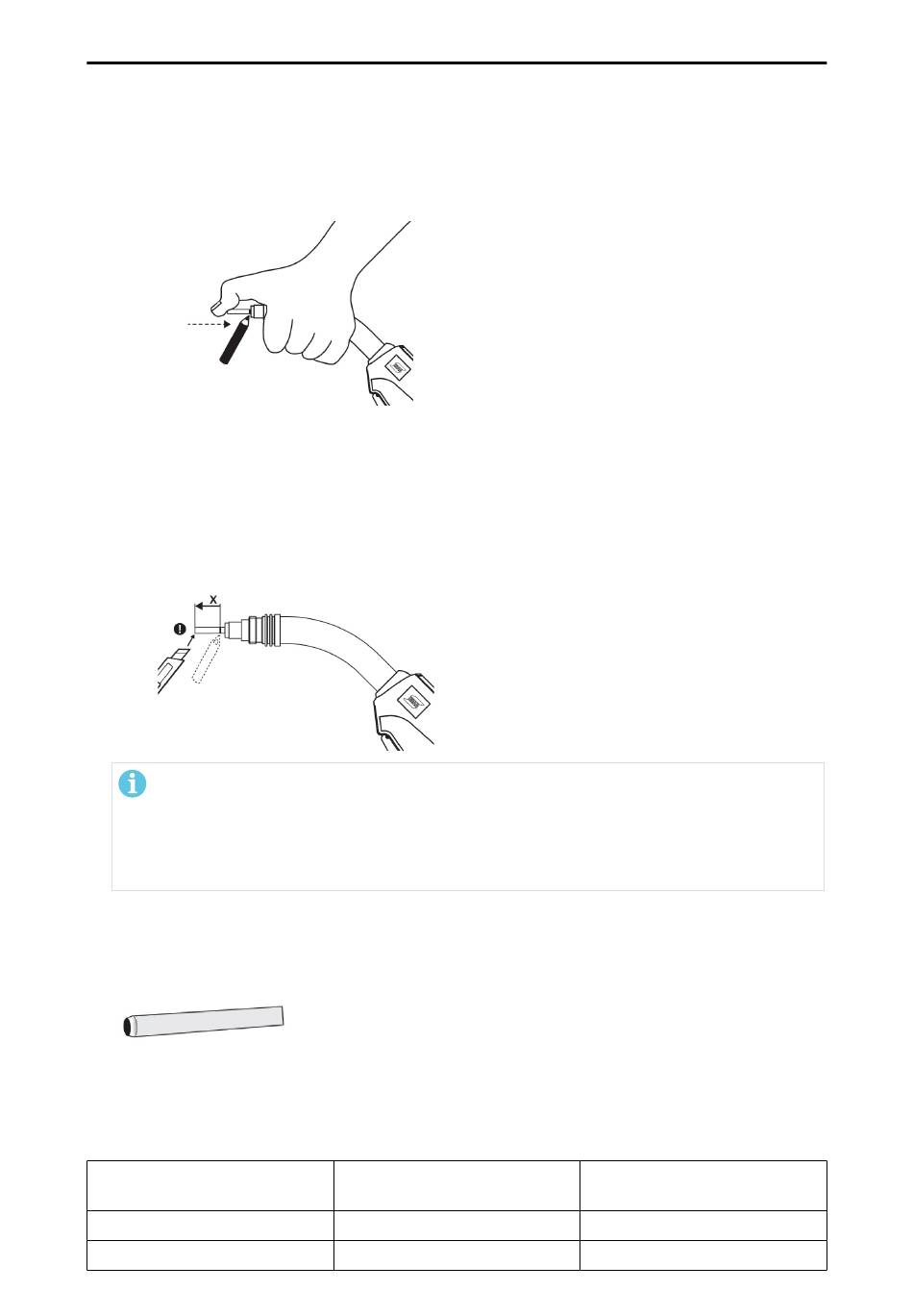

3) Schieben Sie den vorderen Teil der Ummantelung vorsichtig so weit wie möglich in den
Schweißbrenner, ohne dabei Gewalt anzuwenden. Markieren Sie das Ende des
Schweißbrennerhalses auf der Ummantelung.
4) Schneiden Sie die Ummantelung mit einem Projektil „X" wie über die Markierung abgemessen
(siehe Abbildung) auf die korrekte Länge zu. Spitzen Sie das vordere Ende der Ummantelung
leicht an, nachdem die Ummantelung auf die richtige Länge zugeschnitten wurde.
HINWEIS!
Wenn die Ummantelung ein vorderes Ende aus Bronze aufweist, schneiden Sie zunächst
die Kunststoffummantelung auf eine geeignete Länge, und lassen Sie die
Bronzeummantelung ca. 40–50 mm aus dem Schweißbrennerhals herausragen. Bringen
Sie die Bronzeummantelung an der Vorderseite der Kunststoffummantelung an, und
schneiden Sie diese Ummantelungsbaugruppe erst dann auf die genaue Länge.
5) Wenn es schwierig ist, die Ummantelung in den Schweißbrenner einzuführen, machen Sie am
vorderen Ende der Ummantelung einen sauberen Schnitt und spitzen Sie die Kanten an (zum
Beispiel mit einem Bleistiftanspitzer).
6) Montieren Sie alle Geräteteile am Schweißbrennerhals.
Schnittlänge
Schweißbrenner
PSF 315
PSF 415
0448 489 001
Stahlummantelung Projektil
„X"
16 mm
12 mm
- 17 -
Kunststoffummantelung
Projektil „X"
13 mm
9 mm
