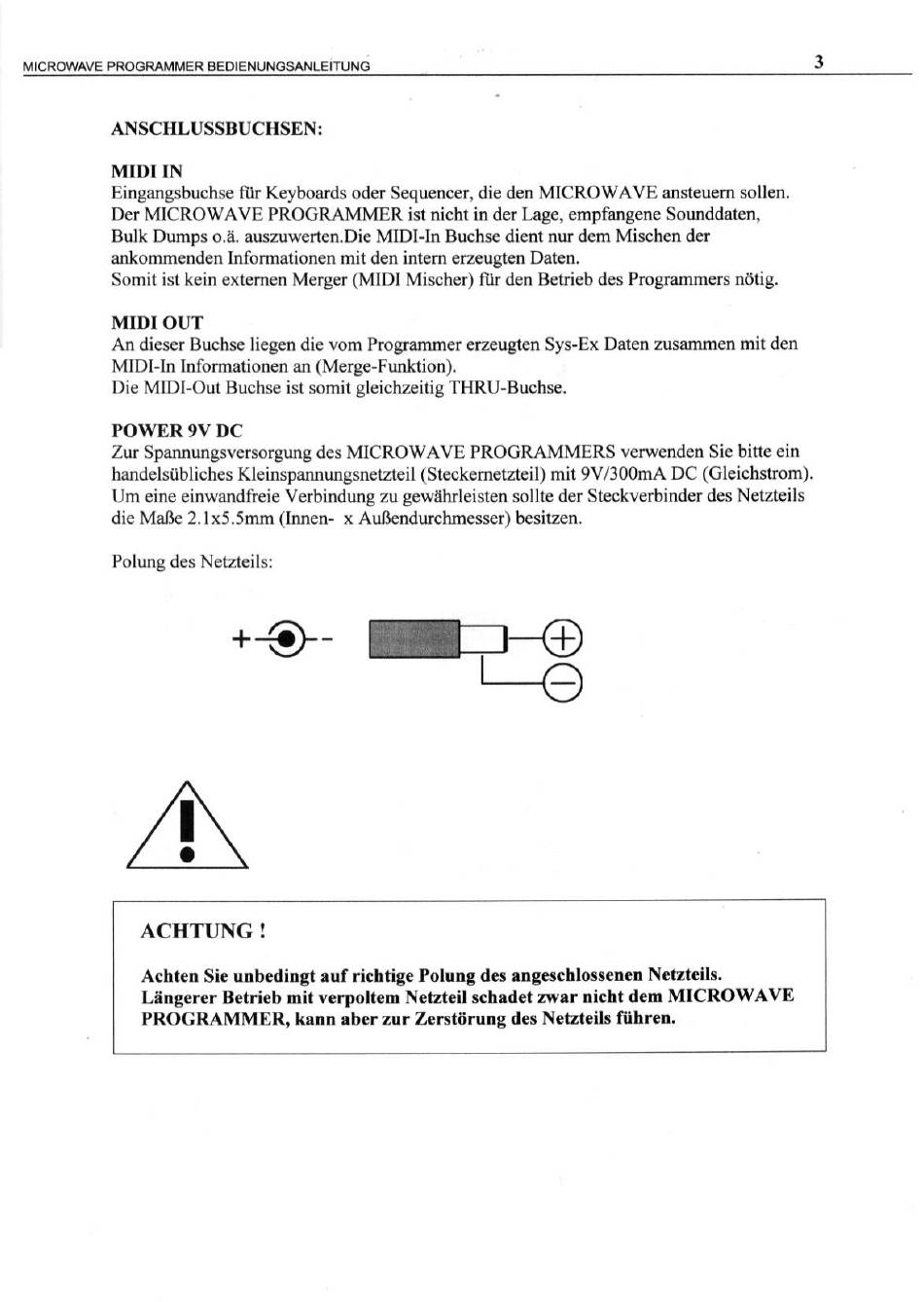

MICROWAVE
PROGRAMMER
ANSCHLUSSBUCHSEN:
MIDl
IN
Eingangsbuchsefiir Keyboards OderSequencer,die den MICROWAVE ansteuernsollen.
Der MICROWAVE PROGRAMMER ist nicht in der Lage, empfangene Sounddaten,
Bulk Dumps o.ä. auszuwerten.Die MIDI-ln Buchse dient nur dem Mischen der
ankommenden Informationen mit den intern erzeugten Daten.
Somit ist kein externen Merger (MIDI Mischer) flir den Betrieb des Programmers nötig.
MIDl
OUT
An dieser Buchse liegen die vom ProgrammererzeugtenSys-Ex Daten zusammenmit den
MIDI-ln Informationen an (Merge-Funktion).
Die MIDI-Out Buchse ist somit gleichzeitig THRU-Buchse.
POWER
9V DC
Zur Spannungsversorgung des MICROWAVE PROGRAMMERS verwenden Sie bitte ein
handelsübliches Kleinspannungsnetzteil ( Steckernetzteil)mit 9V/300mA DC (Gleichstrom).
Um eine einwandfreieVerbindung zu gewährleistensollte der SteckverbinderdesNetzteils
die Maße 2. lx5.5mm (Innen- x Außendurchmesser) besitzen.
Polung des Netzteils:
O
ACHTUNG
Achten Sie unbedingt auf richtige Polung des angeschlossenenNetzteils.
Längerer Betrieb mit verpoltem Netzteil schadetzwar nicht dem MICROWAVE
PROGRAMMER,
BEDIENUNGSANLEITUNG
!
kann aber zur Zerstörung des Netzteils führen.
3
