Inhaltszusammenfassung für Access MICROWAVE PROGRAMMER

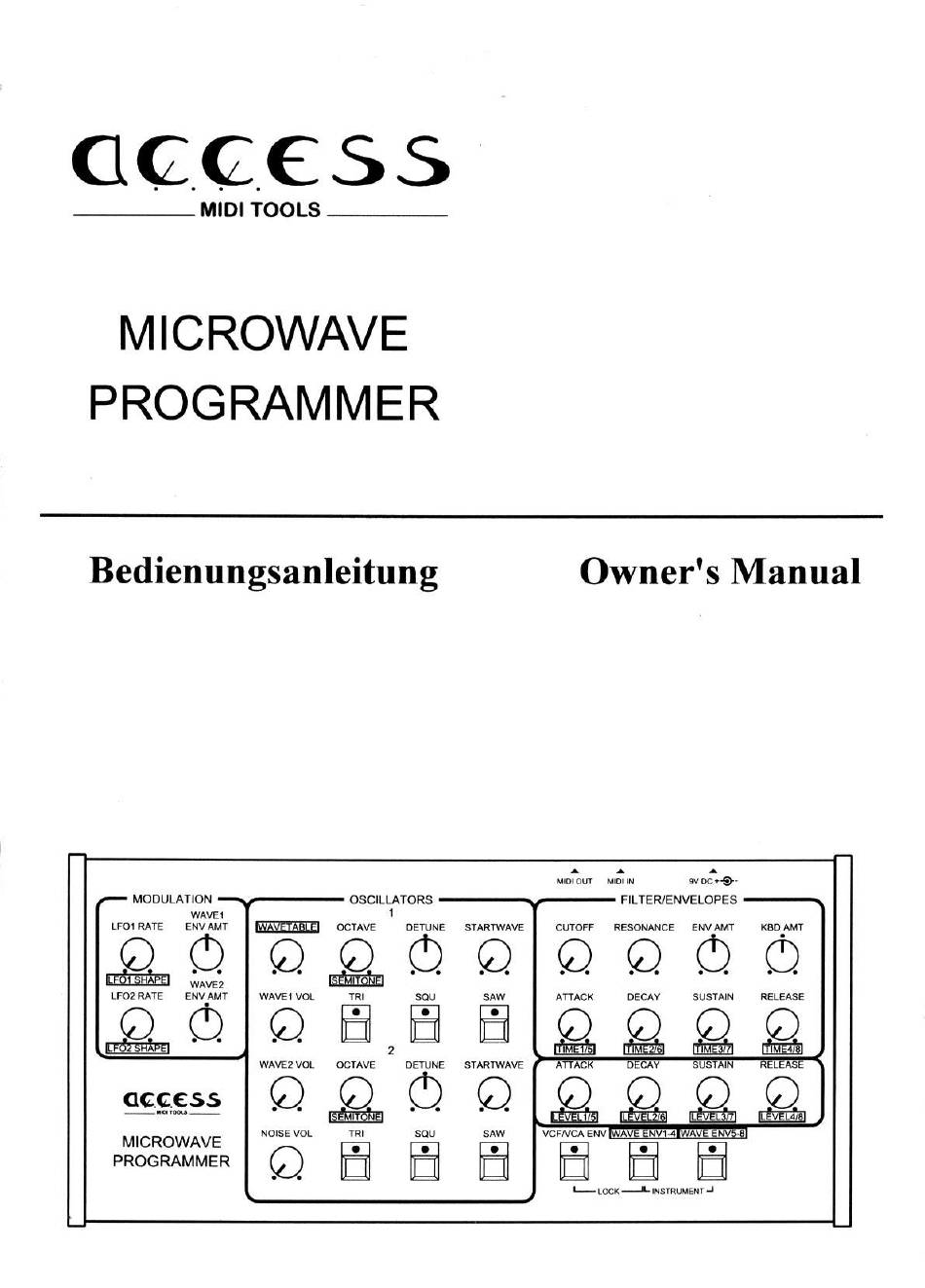

  • Seite 1 MIDl TOOLS MICROWAVE PROGRAMMER Bedienungsanleitung Owner's Manual MIOI 9V DC MODULATION OSCILLATORS FILTER/ENVELOPES WAVEI LFOI RATE OCTAVE DETUNE STARTWAVE CUTOFF RESONANCE ENV AMT KBD AMT WAVE2 LF02 RATE ENV AMT WAVE-I ATTACK DECAY SUSTAIN RELEASE WAVE2 OCTAVE DETUNE STARTWAVE...
  • Seite 2 Störungssuche Garantiebestimmungen Technische Daten EINLEITUNG Danke, daß Sie sich den access MICROWAVE PROGRAMMER entschieden haben. Mit ihm Wird nun endlich eine analogeBedienungsoberflächefiir den MICROWAVE geschaffen, die es ermöglicht, intuitiv Sounds zu erstellen, gezielte Anpassungen vorzunehmen Oderfließende Parameteränderungenim Sequenceraufzeichnen. Obwohl es flir den MICROWAVE schon eine umfangreiche Library gibt, werden Sie bei der Arbeit mit dem Programmer feststellen, daß...
  • Seite 3 DasSpeicherngeänderter S oundserfolgt wie gewohntmit Shift + Storedirekt am MICROWAVE. AUFZEICHNEN PROGRAMMERDATEN Der MICROWAVE PROGRAMMER wandelt die Einsteilungen, die auf der Frontplatte gemachtwerdenin systemexclusive d.h.gerätespezifische MIDI-Daten.Die meisten Sequencer s ind in der LagedieseSysExDatenzu verarbeitenund aufzunehmen um bestimmte Soundänderungenfest in ein Arrangement zu integrieren.
  • Seite 4 ANSCHLUSSBUCHSEN: MIDl Eingangsbuchsefiir Keyboards OderSequencer,die den MICROWAVE ansteuernsollen. Der MICROWAVE PROGRAMMER ist nicht in der Lage, empfangene Sounddaten, Bulk Dumps o.ä. auszuwerten.Die MIDI-ln Buchse dient nur dem Mischen der ankommenden Informationen mit den intern erzeugten Daten. Somit ist kein externen Merger (MIDI Mischer) flir den Betrieb des Programmers nötig.
  • Seite 5 MICROWAVE PROGRAMMER BEDIENUNGSANLEITUNG ANSCHLIESSEN Es gibt verschiedene Möglichkeiten, den MICROWAVE PROGRAMMER in ein MIDI-System einzubinden. Die folgendenBeispielelassensich natürlich auchauf größereMIDI-Setups übertragen. MIDl OUT MIDl IN MIDl OUT MIDl IN II II IIIll I oxo ot) - die einfachsteMöglichkeit der Verkabelung,wenn kein Sequencer und nur ein Keyboard zur Ansteuerung des MICROWAVE verwendet wird.
  • Seite 6 MICROWAVE PROGRAMMER BEDIENUNGSANLEITUNG BEDIENELEMENTE Die Bezeichnungen der Potis und Taster am MICROWAVE PROGRAMMER sowie deren Einstellungsbereiche entsprechendenen im MICROWAVE.Einzige Ausnahme ist KBD AMT (Keyboard Amount) des Filters, im MICROWAVE mit KEYTRK AMT (Keytrack Amount) bezeichnet.Falls Sie mit der Tonerzeugung des MICROWAVE noch nicht vertraut sein sollten, können Sie das Programming Manual des MICROWAVE zu Hilfe nehmen, das...
  • Seite 7 MICROWAVE PROGRAMMER BEDIENUNGSANLEITUNG MODE TASTER Die Taster VCF/VCA ENV, WAVE ENVI-4 und WAVE ENV5-8 sendenkeine MIDI-Daten sondernschaltenauf Zweitfunktionen bestimmter Regler um und schaltenden Lock- und Instrumentmode an und aus. VCF/VCA Mode VCF/VCA LOCK ——---.-.- .11.— INSTRUMENT—J - esgeltendie Bezeichnungen oberhalbderPotentiometerknöpfe (die ReglerATTACK, DECAY, SUSTAIN, RELEASE Z.B.
  • Seite 8 MICROWAVE PROGRAMMER BEDIENUNGSANLEITUNG Die Funktionsweiseder Mode-Tastersoll an vier Beispielenverdeutlicht werden: REGLER MODE FUNKTION WAVETABLE VCF/VCA ROM-Wavetables ROI -R32 WAVE ENV I -4 User-Wavetables 133-144 C45-C56 WAVE ENV5-8 V2.o ROM-Wavetables R33-R64 ATTACK VCF/VCA Filter Envelope Attack Time WAVE ENVI-4 Wave Envelope Timel WAVE ENV5-8 Wave Envelope Time5...
  • Seite 9 Timing der THRU-Funktion erreicht. INSTRUMENT SELECT MODE Der MICROWAVE PROGRAMMER ist in derLage im Multimode des MICROWAVE verschiedeneSounds(Instruments)Odermehreregleichzeitig in beliebiger Kombination zu editieren. Die Einstellungdes/derangesprochenen Instruments erfolgt im Instrument SelectMode, in den man durch gleiehzeitiges Drücken der beiden WAVE ENV Taster gelangt.
  • Seite 10 MICROWAVE PROGRAMMER BEDIENUNGSANLEITUNG DurchAnwählenmehrerer I nstruments nacheinander sindbeliebigeKombinationen Oder auchalle 8 Instrumentsgleichzeitig editierbar. Um den Instrument Select Mode zu verlassen,drücken Sie die WAVE ENV 5-8 Taste. HINWEIS: - 1mInstrument SelectMode sendendie Drehreglerkeine MIDI-Daten! - NachdemEinschalten desProgrammers i st automatisch Instrument 1 eingeschaltet.
  • Seite 11 Spur des Sequencersaufnehmen - Möglicherweise hat Ihr Sequencereine separatenRecord Filter für die Aufnahme. Schalten Sie auch hier den Sys Ex Filter aus (Menü MIDI Definitions o.ä.) 6. Der MICROWAVE PROGRAMMER funktioniert trotz Beachtung der Punkte 1. - 5. immer noch nicht - Überprüfen Sie,0bIhr MICROWAVEeineSystemsoftware VI .20Oder g rößer b esitzt.
  • Seite 12 PROGRAMMER BEDIENUNGSANLEITUNG GARANTIEBESTIMMUNGEN access MIDI Tools leistet Garantie fiir alle nachweisbaren Material- und Fertigungsfehler flir eine Dauer von 6 Monaten ab Verkauf OderAushändigung an den Endverbraucher. Von der Garantieausgenommen sind alle Schäden, d ie durch falscheOderunsachgemäße Bedienung,durch falscheVerbindungenmit anderen GerätenOderdurchnicht bestimmungs- gemäßeVerwendung des Gerätesentstehen.
  • Seite 13 Decay / Wave Env Leve12(6) Startwave Sustain / Wave Env Leve13(7) Release / Wave Env Leve14(8) Wave Select (Tri/Squ/Saw) OSC2 Octave / Semitone Envelope Select (VCF/VCA/Wave) Detune Instrument Select Startwave Panel Lock Mode Wave Select (Tri/Squ/Saw) MIDl Merge Änderungenvorbehalten. @ 1995 access MIDl Tools...
  • Seite 14 Bysimplyadjusting a fewparameters, youwill discover sounds t hatyouwouldn't h ave expectedfrom the MICROWAVE. The access MICROWAVE PROGRAMMER featuresa streamlineddesign,focusedon the most s ignificant andeffective parameters formaximum handling ease. Nevertheless, you should readthismanual t horoughly to ensure yougaininsightintoall of theProgrammer's features and functions.
  • Seite 15 DEVICE The MICROWAVE PROGRAMMER featuresa fixed DeviceID settingof 0. Consequently, the Device ID of the connected MICROWAVE must also be set to 0, otherwise the Programmerwill be ignoredby the MICROWAVE. If you areusing severalMICROWAVES in conjunctionwith the Programmer, s etthosedevicesyou do not want to edit to anID No.
  • Seite 16 9V DC Pleaseuse a standardexternal power pack bearing a rating of 9V/300 mA DC to supply the MICROWAVE PROGRAMMER with power. To ensure a snug fit, the power pack's plug should measure 2.1 x 5.5 mm (inside x outside diameter).
  • Seite 17 MICROWAVE PROGRAMMER OWNER'S MANUAL SETUP There are several ways you can integrate the MICROWAVE PROGRAMMER to your MIDI system. The following examplesmay of coursebe applied to larger MIDI setups. MIDl OUT MIDl IN MIDl OUT MIDl IN O: .9 30.
  • Seite 18 MANUAL CONTROL FEATURES The MICROWAVE PROGRAMMER's control features, in other words, the pots and keys as well astheparameter theyaffect,arelabelledin thesame manner a stheMICROWAVE's. Theonlyexception is thefilter'sKEYTRKAMT (keytrack amount), w hichis calledKBD AMT (keyboard a mount) o ntheProgrammer. If youarenotfamiliarwithhowsound is generate viatheMICROWAVE, c onsult t heMICROWAVE's p rogamming manual.
  • Seite 19 MICROWAVE PROGRAMMER OWNERS MANUAL MODE BUTTONS The VCF/VCA ENV, WAVE ENVI-4 and WAVE ENV5-8 keys do not sendMIDl data. They activate alternate modes for certain pots and switch LOCK and INSTRUMENT modes on and off. VCF/VCA Mode VCF/VCA LOCK INSTRIJtv1CNT—J - In VCF/VCA ENV mode, the labels located abovethe potentiometer indicate the active functions (for instance, the controls ATTACK, DECAY, SUSTAIN, RELEASE are used to manipulate the VCF and VCA envelopes).
  • Seite 20 MICROWAVE PROGRAMMER OWNERS MANUAL These four examples illustrate how the mode keys work: KNOB MODE FUNCTION WAVETABLE VCF/VCA ROM-Wavetables RO 1-R32 User-Wavetables 133-144 and WAVE ENVI-4 C45-C56 WAVE ENV5-8 V2.o ROM-Wavetables R33-R64 ATTACK VCF/VCA Filter Envelope Attack Time WAVE ENVI Wave Envelope Timel WAVE ENV5-8...
  • Seite 21 INSTRUMENT SELECT MODE The MICROWAVE PROGRAMMER is capableof editing different sounds(instruments)or several s oundssimultaneously i n anydesiredcombination whentheMICROWAVE is setto MULTIMODE. ActivateInstrument SelectMode by pressing thetwo WAVE ENV keyssimultaneously. The WAVE ENV5-8 LED will flash to indicate the Programmeris ready for an entry.
  • Seite 22 Wave Modifier2 Amount Pleasenote that the MICROWAVE PROGRAMMER cannot reconstruct modulations you have switched off You must reprogram them via the Programmeror directly at the Microwave. If you want to utilize the TRI, SQU or SAW waveshapes with the given modulations,select them via the START WAVE pot.
  • Seite 23 MICROWAVE PROGRAMMER OWNERS MANUAL TROUBLESHOOTING I. Youhaveplugged thepowerpackin andswitched thepoweron,butnoneof the MICROWAVE PROGRAMMER's LEDs illuminate. - Thepower pack's polarityisreversed, it does notsupply sufficient p ower, o r it is defective. 2.The VCF/VCA and WAVE ENVI-4 LEDs illuminate, MIDlTHRU functions properly, but theProgammer i s not sendingMIDI data.
  • Seite 24 Ifa defect occurs during the warranty period, contact us at the following addressbefore sending the device to us: access MIDl Tools Trimburgstr. D-36039...
  • Seite 25 Sustain / Wave Env Leve13(7) Startwave Release / Wave Env Leve14(8) Wave Select (Tri/Squ/Saw) Envelope Select (VCF/VCA/Wave) OSC2 Octave / Semitone Instrument Select Detune Startwave Panel Lock Mode Wave Select (Tri/Squ/Saw) MIDl Merge Specifications subject to change without notice. @ 1995 access MIDl Tools...
  • Seite 26 MICROWAVE PROGRAMMER Model Ser.-No.. Kunde / Customer Straße / Street PLZ•Wohnort Town-Postcode access MIDl TOOLS Trimburgstraße 11 D-36039 Fulda Verkaufsdatum. Stempel und Unterschnft des Händlers Date of sale. starno and sianature of dealer...
