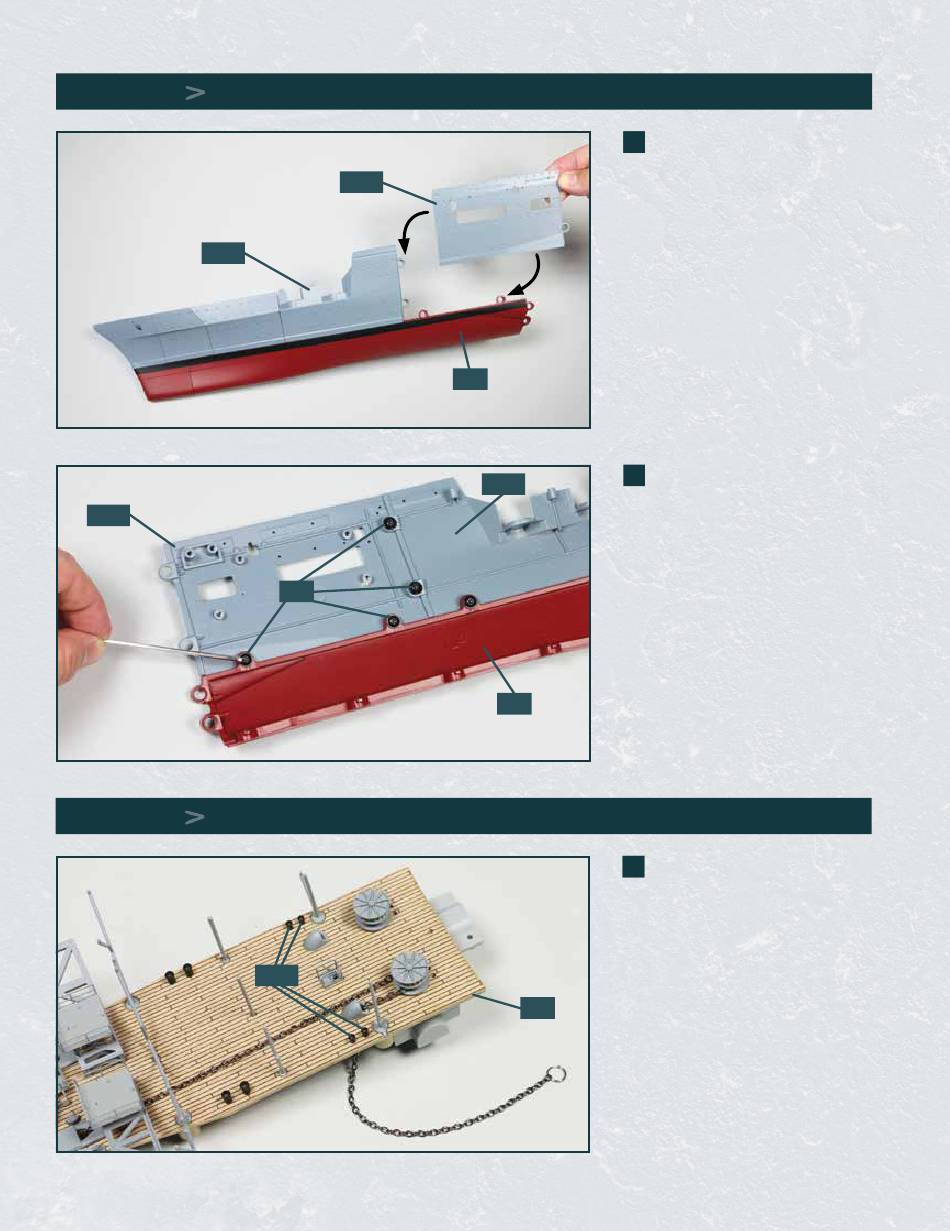

SCHRITT 1
Montage des Rumpfabschnitts
11A
12A
SCHRITT 2
Arbeiten auf dem Unterdeck
12A
BM
12B
1 1
8A
2
11A
8A
1 1
2K
4
Legen Sie die Rumpfstruktur auf Ihre
Arbeitsplatte. Nehmen Sie den linken
oberen Rumpfabschnitt 12A und
führen Sie ihn zu den Aufnahmen am
Rumpfabschnitt 11A und am Kielab-
schnitt 8A, wie es die Pfeile andeuten.
Befestigen Sie den Rumpfabschnitt
12A mit je zwei Sechskantschrauben
BM am Rumpfabschnitt 11A und am
Kielabschnitt 8A, wie abgebildet.
Legen Sie den Unterdecksabschnitt 2K
auf Ihre Arbeitsplatte. Nehmen Sie die
vier Poller 12B zur Hand. Versehen Sie
deren Zapfen mit etwas Sekunden-
kleber und fixieren Sie je zwei der
Poller in den Bohrungen auf beiden
Seiten des Unterdecksabschnitts, wie
es das Foto zeigt.
