3
Beschreibung
3.1
Technische Kenndaten
Empfohlener Betriebsdruck
Hydrostatischer Prüfdruck
Umgebungstemperatur
3.2
Umgebungsbedingungen
• Maximale relative Luftfeuchte 80 % für Temperaturen bis 31 °C – 88 °F, linear abnehmend bis 50 % relative Luftfeuchte
bei 40 °C – 104 °F;
• Netzspannungsschwankungen bis ±10 % der Nennspannung;
• Temperatur von 1 bis 35 °C – 38 bis 100 °F;
• Nur für die Verwendung in Innenräumen.

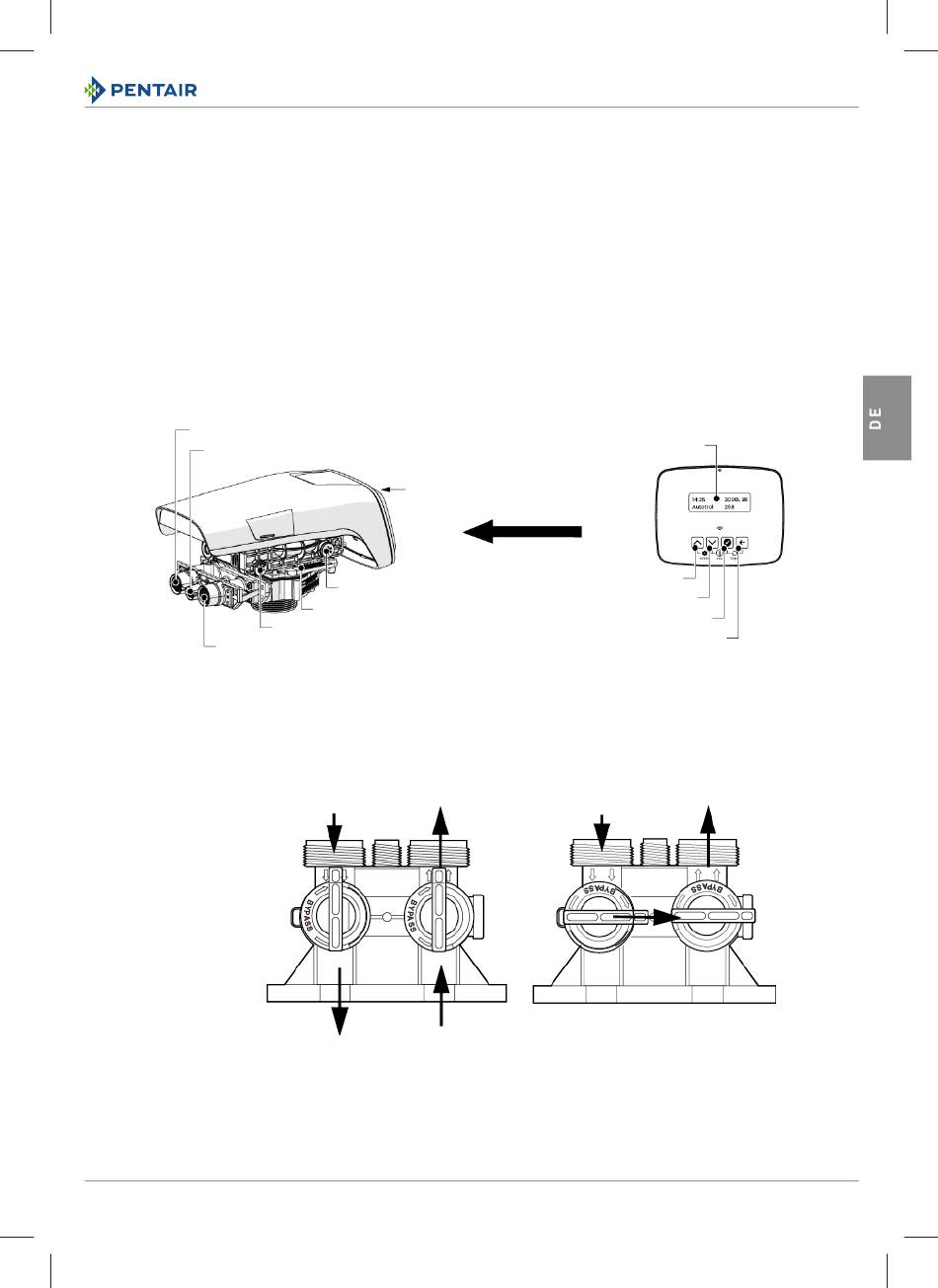

3.3
Beschreibung und Position der Bauteile
Auslass
Abfluss
Einlass
3.4
Bypass
Wenn das System mit einem Bypass ausgestattet ist und ein Problem auftritt, können Sie die Ventile wie in der
nachstehenden Abbildung einstellen, um die Anlage zu umgehen.
Ref. MKT-UG-059 / A - 23.05.2024
1,4 bis 8,3 bar – 20 bis 120 psi – 0,14 bis 0,83 MPa
20,69 bar – 300 psi – 2,07 MPa
3 bis 40 °C – 37 bis 104 °F
Steuerung
Injektorsieb
Sicherheitsverriegelung
DLFC
Normalbetrieb
Einlass
Auslass
User guide Autotrol 255 Easy-iQ
LCD-Display
Aufwärtstaste
Abwärtstaste
Taste BESTÄTIGEN
Taste ZURÜCK
Im Bypass-Modus
Einlass
Auslass
19 / 48
