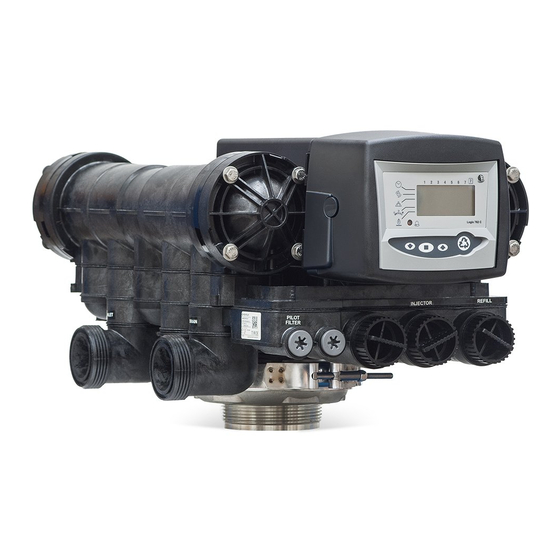

Pentair AUTOTROL MAGNUM 293 Installationshandbuch
  1. Anleitungen
  2. Marken
  3. Pentair Anleitungen
  4. Regelungstechnik
  5. AUTOTROL MAGNUM 293
  6. Installationshandbuch
Pentair AUTOTROL MAGNUM 293 Installationshandbuch

Pentair AUTOTROL MAGNUM 293 Installationshandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
INSTALLATIONS-
HANDBUCH
AUTOTROL
MAGNUM 293 - 298
LOGIX 742-762
INDUSTRIEUMGEBUNG
www.pentairaquaeurope.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pentair AUTOTROL MAGNUM 293

Inhaltszusammenfassung für Pentair AUTOTROL MAGNUM 293

  • Seite 1 INSTALLATIONS- HANDBUCH AUTOTROL MAGNUM 293 - 298 LOGIX 742-762 INDUSTRIEUMGEBUNG www.pentairaquaeurope.com...

  • Seite 2: Inhaltsverzeichnis

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Inhaltsverzeichnis Inhaltsverzeichnis Allgemeines ..................Dokumentationsumfang................Versionsverwaltung..................Herstellerkennzeichnung, Produkt ............Verwendete Abkürzungen ................Normen......................1.5.1 Anwendbare Normen ..................1.5.2 Verfügbare Zertifizierungen................Vorgehensweise für technischen Support..........Urheberrecht und Markenzeichen.............. Haftungsbeschränkung................„Scan & Service“-App .................
  • Seite 3 Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Inhaltsverzeichnis Empfehlungen ..................... 30 4.1.1 Tabellen für Injektor und Ansaugrateregler ............4.1.2 Abflussrateregler ....................4.1.3 Empfohlene Rückspüldurchflussraten für verschiedene Medien ..... Berechnen der Zyklusdauer................ 32 Injektordurchfluss..................32 Austauschkapazität bei normaler Effizienz ..........34 Installation ..................
  • Seite 4 Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Inhaltsverzeichnis 7.1.1 Einschalten des Enthärters ................7.1.2 Zusätzliche Tipps....................Desinfizieren....................71 7.2.1 Desinfizieren von Wasserenthärtern ..............7.2.2 Natrium- oder Calciumhypochlorid..............7.2.3 Elektrochlorung ....................Betrieb..................... 73 Empfehlungen ..................... 73 Manuelle Regeneration ................73 Überspringen von Regenerationszyklen.............
  • Seite 5 Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Inhaltsverzeichnis 10.3 Magnum-Ventilkartusche ................100 Ersatzteile ..................103 11.1 Magnum Logix Ventilkörper................ 103 11.2 Magnum-Anschlüsse .................. 104 11.3 Magnum Logix Nockenwelle und Pilot ............105 11.4 Magnum-Ansaugrateregler ................ 106 11.5 Magnum-Injektorbaugruppe............... 107 11.6...

  • Seite 6: Allgemeines

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Allgemeines Allgemeines Dokumentationsumfang Die Dokumentation bietet die notwendigen Informationen für eine sachgerechte Nutzung des Produkts. Sie enthält Benutzerinformationen zur Gewährleistung effizienter Installations-, Betriebs- und Wartungsverfahren. Der Inhalt dieses Dokuments basiert auf den zum Zeitpunkt der Veröffentlichung verfügbaren Informationen.

  • Seite 7: Verwendete Abkürzungen

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Allgemeines Verwendete Abkürzungen BLFC Ansaugrateregler (Brine Line Flow Controller) Gleichstrom (Down Flow) DLFC Abflussrateregler (Drain Line Flow Controller) Injektor Schnellverschluss (Quick Connect) Regen Regeneration Sicherheitssoleventil (Safety Brine Valve) Zeitgesteuert (Time Clock)

  • Seite 8: Vorgehensweise Für Technischen Support

    Hersteller nicht als produktkompatibel aufgeführt sind; • Fehlfunktionen durch falsche Konfiguration und/oder Dimensionierung. Pentair lehnt jede Haftung für Geräte ab, die vom Benutzer den Pentair-Produkten vor- oder nachgeschaltet angebracht wurden sowie für Verfahren/Produktionsprozesse, die um die Anlage herum und in Verbindung mit dieser installiert sind. Störungen, Ausfälle, direkte oder indirekte Schäden, die durch solche Geräte oder Prozesse entstehen, sind ebenfalls von der Garantie...

  • Seite 9: Scan & Service"-App

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Allgemeines „Scan & Service“-App Die mobile Applikation „Scan & Service“ ist die perfekte Unterstützung für Wartungspersonal im Arbeitsalltag. Durch einfaches Einscannen eines Identifikationsetiketts am Ventil mit einem Smartphone werden sofort alle aktualisierten Informationen zu dem Produkt abgerufen, wie: •...

  • Seite 10: Sicherheit

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Sicherheit Sicherheit Erläuterung der Sicherheitspiktogramme GEFAHR Diese Kombination aus Symbol und Stichwort weist auf eine unmittelbare Gefahrensituation hin, die schwere oder tödliche Verletzungen zur Folge hat, wenn sie nicht vermieden wird.

  • Seite 11: Position Des Typenschilds

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Sicherheit Position des Typenschilds Modell Teilenummer Elektrische Nenngrößen Seriennummer Produktionsdatum Produktionsauftrag Verpflichtung Stellen Sie sicher, dass Typenschild und Sicherheitsetiketten am Gerät sauber und vollständig lesbar sind! Wenn erforderlich, ersetzen Sie sie durch neue Etiketten an denselben Stellen.

  • Seite 12: Hygiene Und Desinfektion

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Sicherheit • greifen Sie nicht mit den Fingern in das System (Gefahr von Verletzungen durch bewegliche Teile und eines Stromschlags durch elektrische Spannung). Hygiene und Desinfektion 2.4.1 Hygienische Aspekte Vorbereitende Prüfungen und Lagerung •...
  • Seite 13 Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Sicherheit • verwenden Sie zur Desinfektion Natrium- oder Calciumhypochlorid und führen Sie eine manuelle Regeneration durch. Ref. MKT-IM-012 / D – 03.02.2022 13 / 120...

  • Seite 14: Beschreibung

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Beschreibung Beschreibung Einführung in die Ventilserien Magnum Cv und Magnum IT Das Magnum-Ventil ist in mehreren Konfigurationen erhältlich: Magnum Cv Magnum IT Turbine Externe Turbine Interne Turbine Einlassdurchmesser 3,91 cm (1 ½") 5,08 cm (2") Auslassdurchmesser 3,91 cm (1 ½")

  • Seite 15: Technische Kenndaten

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Beschreibung Technische Kenndaten Konstruktionsdaten/Eigenschaften Ventilkörper Glasfaserverstärktes PPO O-Ringe EPDM Gewicht (Ventil mit Steuerung) 10,6 kg Empfohlener Betriebsdruck 1,72 - 6,9 bar Wassertemperatur 1–38 °C Umgebungstemperatur 2-50 °C Durchflussraten Magnum Cv (nur Ventil) Betrieb bei 1,03 bar Druckabfall 17,3 m...

  • Seite 16: Kenndaten Durchflussleistung

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Beschreibung Eingangsspannung Motor 12 VAC Leistungsverbrauch Steuerung durchschnittlich 3 W Schutzklasse IP23 Kenndaten Durchflussleistung Die Grafik zeigt den durch das Ventil erzeugten Druckverlust bei unterschiedlichen Durchflussmengen. Hiermit kann der maximale Ventildurchfluss in Abhängigkeit von den Systemeinstellungen (Eintrittsdruck etc.) bestimmt werden.

  • Seite 17: Umrisszeichnung

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Beschreibung Umrisszeichnung Magnum Cv Magnum IT Ref. MKT-IM-012 / D – 03.02.2022 17 / 120...

  • Seite 18: Beschreibung Und Position Der Bauteile

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Beschreibung Beschreibung und Position der Bauteile Nockenwelle Ventilkartusche ohne Hartwasser-Bypass Abfluss Optischer Sensor Auslass Einlassventilkartusche Motor Einlass LCD-Display Taste für manuelle Regeneration Aufwärtstaste Pilotfiltersieb Einstelltaste Abwärtstaste Injektorbaugruppe Ventilscheibenfeder Ansaugreglerbaugrup Ablassventilkartusche Interne Turbinenbaugruppe...

  • Seite 19: Am Ventil Verfügbare Optionen

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Beschreibung Am Ventil verfügbare Optionen 3.6.1 6"-Flansch-Behälteradapter, Kunststoff Dieser Adapter ermöglicht den direkten Anschluss des 6"-Flansches des Behälters an das Magnum-Ventil. Er ist aus dem gleichen glasfaserverstärkten Thermoplast wie der Magnum- Ventilkörper hergestellt.

  • Seite 20: Zuerst Befüllen

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Beschreibung 3.6.2 Zuerst Befüllen Die Steuerungen Logix 742-762 ermöglichen es bei der Verwendung im Enthärtermodus, zuerst den Solebehälter zu befüllen. Dadurch ist der Solebehälter während des gesamten Betriebszyklus trocken, was die Klumpenbildung reduziert.

  • Seite 21: Magnum-Schaltersatz

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Beschreibung 3.6.4 Magnum-Schaltersatz Am Ventil Magnum Cv können optionale Schaltersätze eingesetzt werden, um elektrische Anzeigen zu ermöglichen. Im Zusammenspiel mit durch Heraustrennen modifizierbaren Nocken senden die Schalter während der verschiedenen Ventilzyklen ein Signal an externe Geräte.
  • Seite 22 Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Beschreibung Abbildung 1 Abbildung 2 Abbildung 3 Abbildung 4 22 / 120 Ref. MKT-IM-012 / D – 03.02.2022...
  • Seite 23 Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Beschreibung 3.6.4.2 Beschreibung der Schaltnocke mit heraustrennbaren Segmenten Die durch Heraustrennen modifizierbare Schaltnocke ist in 36 gleiche Segmente unterteilt, wobei jedes Segment etwa 10 Grad der Nockendrehung darstellt. Die Segmente sind fortlaufend von 1 bis 36 durchnummeriert, was die Anpassung des Nockendesigns erleichtert.

  • Seite 24: Anleitung Zur Schaltnocke Mit Heraustrennbaren Segmenten

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Beschreibung 3.6.4.3 Anleitung zur Schaltnocke mit heraustrennbaren Segmenten Bestimmen Sie entsprechend der Systemanforderungen und der verwendeten externen Geräte die Zeitsteuerung, also wann die externen Geräte eingeschaltet sein müssen, entweder öffnen oder schließen.
  • Seite 25 Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Beschreibung Befüllen (C8) 15, 16, 17, 18 Beispiel: Abbildung 1 Durch Entfernen der Segmente 36 bis 13 im Uhrzeigersinn wird während des Langsamspülzyklus ein elektrisches Signal ausgegeben. 10 Grad = 1 Segment Abbildung 2 Ungekürzt...

  • Seite 26: Hydraulisches Ausgangssignal

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Beschreibung 3.6.5 Hydraulisches Ausgangssignal Am Ventil ist ein optionales hydraulisches Ausgangssignal verfügbar. Es wird eine optionale Nockenkuppe an Pilotventil #6 an der Nockenwellenbaugruppe genutzt, um das hydraulische Ausgangssignal während Regeneration oder Rückspülung auszulösen.

  • Seite 27: Systemregenerationszyklus

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Beschreibung Systemregenerationszyklus 3.7.1 298 Ventile (Enthärter mit 5 Zyklen) Betrieb (Gleichstrom) — Zyklus C0 Unbehandeltes Wasser wird abwärts durch das Harzbett und anschließend aufwärts durch das Steigrohr geleitet. Die Härteionen verbinden sich mit dem Harz und werden aus dem Rohwasser entfernt, indem sie auf den Harzkügelchen gegen Natriumionen ausgetauscht werden.
  • Seite 28 Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Beschreibung Ventil Ventil BETRIEB RÜCKSPÜLEN Solebehälter Ventil Ventil BESALZEN/ SCHNELLSPÜLEN LANGSAMSPÜLEN C2 und C3 Solebehälter Ventil SOLENACHFÜLLEN 28 / 120 Ref. MKT-IM-012 / D – 03.02.2022...

  • Seite 29: Ventile (Filter Mit 3 Zyklen)

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Beschreibung 3.7.2 293 Ventile (Filter mit 3 Zyklen) Betrieb — Zyklus C0 Unbehandeltes Wasser wird abwärts durch das Medium und aufwärts durch das Steigrohr und dann in die Anlage geleitet. Rückspülen — Zyklus C1 Der Wasserfluss wird vom Ventil umgekehrt und durch das Steigrohr hinab und durch das Medienbett hinauf geleitet.

  • Seite 30: Systemdimensionierung

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Systemdimensionierung Systemdimensionierung Empfehlungen 4.1.1 Tabellen für Injektor und Ansaugrateregler Behälterdurchmesser Injektordurchflussreg- Ansaugrateregler Rückspüldurchfluss- [In] regler [gpm] [gpm] [gpm] 10,0 14,0 21,0 30,0 Hinweis Alle Durchflussraten basieren auf einem Eintrittsdruck von 413 kPA. Die tatsächlichen Raten variieren je nach Druck, Temperatur und anderen Systemvariablen.

  • Seite 31: Empfohlene Rückspüldurchflussraten Für Verschiedene Medien

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Systemdimensionierung Durchflussreglerscheibe Einsatz 1 Einsatz 2 Einsatz 3 Einsatz 4 [gpm] 4,767 Braun Braun Braun Schwarz 4,994 Grün Grün Schwarz 5,221 Grün Grün Braun Schwarz 5,448 5,675 Grün Grün Weiß Schwarz 5,902 Weiß...

  • Seite 32: Berechnen Der Zyklusdauer

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Systemdimensionierung Medium Behälterdurchmesser 14" 16" 18" 21" 24" 30" 36" (35,6 cm) (40,6 cm) (45,7 cm) (53,3 cm) (61,0 cm) (76,2 cm) (91,4 cm) Behälter Behälter Behälter Behälter Behälter Behälter Behälter * Feinkörniges Enthärterharz (2,8 gpm/ft (6,86 m/h/cm Mehrschichtig (15 gpm/ft (36,75 m/h/cm...
  • Seite 33 Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Systemdimensionierung BESALZEN GESAMT SPÜLEN Injektor 1000441 Injektor 1000442 Für 14"-Behälter Für 16"-Behälter Eintrittsdruck [bar] Eintrittsdruck [bar] Injektor 1000443 Injektor 1000444 Für 18"-Behälter Für 21"-Behälter Eintrittsdruck [bar] Eintrittsdruck [bar] Ref. MKT-IM-012 / D – 03.02.2022...

  • Seite 34: Austauschkapazität Bei Normaler Effizienz

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Systemdimensionierung BESALZEN GESAMT SPÜLEN Injektor 1000445 Injektor 1000446 Für 24"-Behälter Für 30"-Behälter Eintrittsdruck [bar] Eintrittsdruck [bar] Injektor 1000447 Für 36"-Behälter Eintrittsdruck [bar] Austauschkapazität bei normaler Effizienz Salz [Gramm/Liter] Austauschkapazität [Gramm/Liter] 29,9...
  • Seite 35 Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Systemdimensionierung Salz [Gramm/Liter] Austauschkapazität [Gramm/Liter] 50,2 52,1 53,8 55,5 58,5 62,7 66,9 75,3 Ref. MKT-IM-012 / D – 03.02.2022 35 / 120...

  • Seite 36: Installation

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Installation Installation Sicherheitshinweise für die Installation • Beachten Sie alle Warnhinweise in diesem Handbuch; • Installationsarbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Installationsumgebung 5.2.1 Allgemein • Verwenden Sie ausschließlich für die Wasserenthärtung vorgesehene Solesalze. Verwenden Sie kein Streu-, Block- oder Steinsalz;...

  • Seite 37: Mechanik

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Installation • wenn das Stromkabel beschädigt ist, muss es zwingend von einer qualifizierten Fachkraft ersetzt werden. 5.2.3 Mechanik Vorsicht - Material Gefahr von Schäden durch falsche Schmiermittelverwendung! Verwenden Sie keine Schmiermittel auf Mineralölbasis, wie z. B. Vaseline, Öle oder Schmiermittel auf Kohlenwasserstoffbasis.

  • Seite 38: Integrationseinschränkungen

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Installation • Feuchtigkeit — Das Ventil und die Steuerung 700 sind für Standorte gemäß NEMA 3 ausgelegt. Tropfwasser sollte ihre Leistung nicht beeinträchtigen. Das System ist nicht für extreme Feuchtigkeit oder Wasserspritzer von unten ausgelegt. Beispiele sind: dauerhafter starker Dunst, in der Nähe von korrosiver Umgebung, Spritzer nach oben von einem...

  • Seite 39: Blockdiagramm Und Konfigurationsbeispiel

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Installation • der lokale Abfluss muss sich in möglichst geringer Entfernung befinden; • die Wasserleitungsanschlüsse müssen mit Absperr- oder Bypass-Ventilen ausgestattet sein; • am Installationsort müssen alle staatlichen und lokalen Vorschriften eingehalten werden;...
  • Seite 40 Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Installation Einlassventil Auslassventil Abflussrateregler Abfluss Manuelles Bypass-Ventil Logix-Steuerung Turbine Steigrohr 1,5" Soleleitung Nabe und Sternsiebe Solebehält Magnum Cv Konfigurationsbeispiel Magnum IT 40 / 120 Ref. MKT-IM-012 / D – 03.02.2022...

  • Seite 41: Anschließen Des Ventils An Die Rohrleitung

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Installation Anschließen des Ventils an die Rohrleitung Bei Nutzung von Gewindeanschlüssen müssen die Anschlüsse unter Verwendung von PTFE (Klempner-Band) auf den Gewinden von Hand angezogen werden. Bei Schweißanschlüssen (Metallanschlüsse) dürfen die Anschlüsse an das Ventil nicht während der Lötarbeiten erfolgen.
  • Seite 42 Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Installation • ist keine ausreichende vertikale Kompensation vorhanden, kann dies zu diversen Beschädigungen führen, sowohl am Ventilgewinde, an dem der Behälter angeschlossen wird, als auch am Innengewinde des Behälters, an dem das Ventil angeschlossen wird. In manchen Fällen können auch die Ein- und Ausgangsanschlüsse des Ventils beschädigt werden;...

  • Seite 43: Seitlich Montierte Ventilinstallationen

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Installation 5.5.2 Seitlich montierte Ventilinstallationen Verwenden Sie für die Anlage einen 2"-BSP-Seitenmontageadapter. Seitenmontageadapter • für Standorte mit geringer Höhe; • damit kein Gewicht von Ventil und Seitenmontageadapter auf den Rohren lastet, müssen diese an einem Gestell oder einer anderen geeigneten Stütze befestigt sein;...

  • Seite 44: Anschlüsse (Elektrisch)

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Installation Anschlüsse (elektrisch) Sperranschluss (nur bei 764) Auslass Chlorgenerator (nur bei EU-Versionen) Eingang AC-Transformator (Niederspannung) Hauptanschluss Motor und optischer Sensor Sensoreingang für Turbine 760/762 Signaleingang potentialfreier Kontakt 740/742 Motorsteuerung zweites Ventil (nur bei 764) Bypass An allen Wasseraufbereitungssystemen muss ein Bypass-Ventilsystem installiert werden.

  • Seite 45: Anschließen Der Abflussleitung

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Installation Vorsicht - Material Gefahr von Schäden durch falsche Montage! Verlöten Sie Rohrleitungen nicht mit Lötmetallen auf Bleibasis. Verwenden Sie zum Anziehen von Kunststofffittings kein Werkzeug. Die Anschlüsse könnten im Laufe der Zeit durch die Belastung brechen.

  • Seite 46: Anschließen Der Überlaufleitung

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Installation Vorsicht - Material Gefahr von Schäden durch fehlenden Spalt! Führen Sie die Abflussleitung niemals direkt in einen Abfluss, eine Abwasserleitung oder einen Siphon ein. Lassen Sie stets einen Luftspalt zwischen Abflussleitung und Abwasser, um ein Zurückfließen des Abwassers in den Enthärter zu verhindern.
  • Seite 47 Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Installation Vorsicht - Material Überschwemmungsgefahr durch fehlenden Bodenablauf! Ein Bodenablauf ist in jedem Fall empfehlenswert, um im Falle eines Überlaufens eine Überschwemmung zu verhindern. Ref. MKT-IM-012 / D – 03.02.2022 47 / 120...

  • Seite 48: Programmierung

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Programmierung Programmierung Anzeige Sanduhr Wird angezeigt, wenn der Motor läuft. Die Nockenwelle sollte drehen. Anzeigepfeil Diese Anzeigepfeile erscheinen neben dem aktuell angezeigten Element. Wochentage Zeigt die Wochentage an. Unter dem Wochentag wird eine Flagge angezeigt, wenn er als Regenerationstag eingestellt wurde (bei 7-Tage-Zeitprogrammierung).
  • Seite 49 Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Programmierung „PM“ Gibt an, dass die angezeigte Uhrzeit zwischen 12 Uhr Mittag und 12 Uhr Mitternacht ist. Das PM-Symbol erscheint nicht, wenn für die Uhr das 24-Stun- denformat eingestellt ist (es gibt kein AM-Symbol).

  • Seite 50: Befehle

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Programmierung Befehle Dient zum nach unten Scrollen in einer Gruppe von Optionen oder – Pfeil nach unten zum Verringern eines Wertes. Dient zum Annehmen einer Einstellung, die dann in der Regel im –...

  • Seite 51: Grundprogrammierung

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Programmierung Grundprogrammierung Hinweis Die Menüs werden in einer festgelegten und aufsteigenden Reihenfolge angezeigt. 6.3.1 Tabelle Grundprogrammierung Ventiltyp 742-762/298 Ventiltyp Parameterbe- Wertebereich Standard- Einheit Hinweise schreibung wert Einstellen des Serie 255, 263,...

  • Seite 52: Tabelle Grundprogrammierung Ventiltyp 742F-762F/293

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Programmierung 6.3.2 Tabelle Grundprogrammierung Ventiltyp 742F-762F/293 Parameterbe- Wertebereich Standard- Einheit Hinweise schreibung wert Einstellen des Serie 255, 263, keiner Ventiltyps 268, 278 und Magnum Einstellen der 5-100/F keiner Liter Systemgröße Einstellen der 1:00 - 12:59 AM...

  • Seite 53: Grundprogrammierung Ventiltyp 742 - 762/298

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Programmierung 6.3.3 Grundprogrammierung Ventiltyp 742 - 762/298 6.3.3.1 Einstellen des Ventiltyps Stellen Sie Ihren Ventiltyp mithilfe der Optionen ein. 1. Scrollen Sie mit durch die Optionen für den Ventiltyp. ð Der Ventiltyp blinkt 2.
  • Seite 54 Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Programmierung 1. Drücken Sie ð Der Pfeil blinkt. 2. Passen Sie die angezeigte Uhrzeit mit 3. Drücken Sie , um die Einstellung zu bestätigen und gehen Sie mit oder zum nächsten Parameter.

  • Seite 55: Voraussichtliche Kapazität

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Programmierung 1. Drücken Sie ð Die Anzahl der Tage blinkt. 2. Passen Sie die angezeigte Anzahl mit ð Stellen Sie 0 ein, um die Steuerung als 7-Tage-Timer zu programmieren. ð Die Tage können von ½ (.5) bis 99 Tagen eingestellt werden.
  • Seite 56 Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Programmierung 1. Drücken Sie ð Die Härte blinkt. 2. Stellen Sie die angezeigte Härte mit ein. 3. Drücken Sie , um die Einstellung zu bestätigen. ð Die Erstprogrammierung ist nun abgeschlossen. Die Steuerung kehrt in den normalen Betriebsmodus zurück.

  • Seite 57: Grundprogrammierung Ventiltyp 742F - 762F/293

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Programmierung 6.3.4 Grundprogrammierung Ventiltyp 742F - 762F/293 6.3.4.1 Einstellen des Ventiltyps Stellen Sie Ihren Ventiltyp mithilfe der Optionen ein. 1. Scrollen Sie mit durch die Optionen für den Ventiltyp. ð Der Ventiltyp blinkt 2.

  • Seite 58: Rückspülzeit

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Programmierung 1. Drücken Sie ð Der Pfeil blinkt. 2. Passen Sie die angezeigte Uhrzeit mit 3. Drücken Sie , um die Einstellung zu bestätigen und gehen Sie mit oder zum nächsten Parameter.
  • Seite 59 Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Programmierung 6.3.4.8 Rückspüldauer Stellen Sie die Rückspüldauer in Minuten ein. 1. Drücken Sie ð Die Uhrzeit blinkt. 2. Passen Sie die angezeigte Uhrzeit mit 3. Drücken Sie , um die Einstellung zu bestätigen und gehen...

  • Seite 60: Erweiterte Programmierung

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Programmierung Erweiterte Programmierung Hinweis Halten Sie 5 Sekunden lang gedrückt, um auf die erweiterte Programmierung zuzugreifen. Unten links auf dem Display wird ein „P“ angezeigt 6.4.1 Parameter der Grundprogrammierung (Enthärtersystem mit 5 Zyklen)

  • Seite 61: Parameter Der Erweiterten Programmierung (Enthärtersystem Mit 5 Zyklen)

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Programmierung 6.4.2 Parameter der erweiterten Programmierung (Enthärtersystem mit 5 Zyklen) Parameterbeschrei- Wertebereich Standard- Einheit Hinweise bung wert Einheit 0 - 1 0 = US-Einheiten. 1= Metrische Einheiten. Uhrzeitformat 0 - 1 0 = 12-Stunden-Format.

  • Seite 62: Parameter Der Grundprogrammierung (Filtersystem Mit 3 Zyklen)

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Programmierung Parameterbeschrei- Wertebereich Standard- Einheit Hinweise bung wert K-Faktor oder 1.00 -99.99 0.01 K-Faktor P18 = 3. Impulsäquiva- 0 - 9999 Impulsäquivalent P18 = 4. lent * Standardwert wird mit Ventiltyp und Harzmenge ausgewählt.

  • Seite 63: Parameter Der Erweiterten Programmierung (Filtersystem Mit 3 Zyklen)

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Programmierung 6.4.4 Parameter der erweiterten Programmierung (Filtersystem mit 3 Zyklen) Parameterbeschrei- Wertebereich Standard- Einheit Hinweise bung wert Einheit 0 - 1 0 = US-Einheiten. 1= Metrische Einheiten. Uhrzeitformat 0 - 1 0 = 12-Stunden-Format.
  • Seite 64 Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Programmierung Parameterbeschrei- Wertebereich Standard- Einheit Hinweise bung wert K-Faktor oder 1.00 -99.99 0.01 K-Faktor P18 = 3. Impulsäquiva- 0 - 9999 Impulsäquivalent P18 = 4. lent * Standardwert wird mit Ventiltyp und Harzmenge ausgewählt.

  • Seite 65: Programmieren Der Zyklusdauer

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Programmierung 6.4.5 Programmieren der Zyklusdauer Stellen Sie die Zyklusdauer ein. 1. Wenn sich die Steuerung gerade nicht in Regeneration befindet, drücken Sie 5 Sekunden lang, um die Programmierung der Zyklusdauer aufzurufen ð...
  • Seite 66 Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Programmierung Abhängig von Ventiltyp und Harzmenge. Die Dauer wird anhand der Gesamtsolemenge und der Befüllrate berechnet. 66 / 120 Ref. MKT-IM-012 / D – 03.02.2022...

  • Seite 67: Diagnose

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Programmierung 6.4.6 Diagnose Zum Aufrufen der Diagnosewerte halten Sie 5 Sekunden lang gedrückt, um die „H“- Ebenen einzusehen. Diagno- Beschreibung Einheit Bereich secode Anfangseinstellung Liter Harzmenge Tage seit der letzten Regeneration...

  • Seite 68: Zurücksetzen Der Steuerung

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Programmierung 6.4.7 Zurücksetzen der Steuerung Hinweis Durch Zurücksetzen der Steuerung werden alle in ihrem Speicher hinterlegten Informationen gelöscht, mit Ausnahme von Uhrzeit und Datum. Sie müssen die Steuerung dann komplett neu programmieren, wie beim ersten Einschalten.

  • Seite 69: Inbetriebnahme

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Inbetriebnahme Inbetriebnahme Hinweis Dieses Kapitel gilt für Standard-Regenerationsabläufe. Wenn die aktuelle Regeneration keine Standard-Regeneration ist und Sie Hilfe benötigen, wenden Sie sich bitte an Ihren Händler. Prüfen von Wasserfüllung, Abfluss und Wasserdichtigkeit 7.1.1...
  • Seite 70 Wenn der Behälter am Boden mit einem Salzgitter versehen ist, füllen Sie Wasser ein, bis der Wasserstand etwa 25 mm (1") über dem Gitter liegt. Hinweis Pentair empfiehlt, kein Salz in den Behälter zu füllen, bevor das Steuerventil eingeschaltet ist. Ohne Salz im Behälter sind Wasserfluss und -bewegung deutlich einfacher zu erkennen.

  • Seite 71: Zusätzliche Tipps

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Inbetriebnahme 8. Wenn der Wasserstand im Solebehälter sinkt, können Sie die Steuerung dann zurück in die Stellung C0 für aufbereitetes Wasser stellen. Drücken Sie gleichzeitig , um die Steuerung in die Stellung C0 weiterzuschalten.

  • Seite 72: Elektrochlorung

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Inbetriebnahme Natriumhypochlorid 5,25 % Falls höhere Konzentrationen verwendet werden, wie sie beispielsweise für Wäschereien angeboten werden, passen Sie die Dosierung entsprechend an. Dosierung Polystyrolharz: 1,25 ml Flüssigkeit pro 1 l Harz.

  • Seite 73: Betrieb

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Betrieb Betrieb Während einer Regeneration: • Mit „C#“ wird der aktuelle Zyklus angezeigt; • auf dem Display wird die verbleibende Gesamtregenerationszeit angezeigt; • zur Anzeige der verbleibenden Zeit des aktuellen Zyklus, drücken Sie lange auf Hinweis Der aktuelle Zyklus wird in einem Fenster an der Rückseite der Steuerung angezeigt.

  • Seite 74: Überspringen Von Regenerationszyklen

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Betrieb ð Das Regenerationssymbol wird kontinuierlich angezeigt. ð Die Nockenwelle bewegt sich in Zyklusstellung C1. Zweifache Regeneration 1. Drücken Sie, nachdem eine sofortige Regeneration begonnen hat, erneut , um eine zweite manuelle Regeneration zu planen.

  • Seite 75: Wartung

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Wartung Wartung Verpflichtung Um ein einwandfreies Funktionieren des gesamten Systems zu gewährleisten, müssen Reinigung und Wartung in regelmäßigen Intervallen erfolgen und im Wartungskapitel der Benutzeranleitung dokumentiert werden. Verpflichtung Instandhaltungs- und Wartungsarbeiten dürfen nur von qualifiziertem Personal durchgeführt werden.
  • Seite 76 Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Wartung 7. Wenn keine Druckmesser aber geeignete Stellen vorhanden sind, bringen Sie temporäre Druckmesser an, um den vorherigen Punkt durchzuführen. 76 / 120 Ref. MKT-IM-012 / D – 03.02.2022...

  • Seite 77: Regenerationstest

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Wartung 9.1.3 Regenerationstest 1. Leiten Sie eine manuelle Regeneration ein und beobachten Sie den Abflussdurchfluss. 2. Stellen Sie sicher, dass die Durchflussmenge der DLFC-Einstellung entspricht. 3. Kontrollieren Sie auf Mediumverlust am Abfluss während des Rückspülens.

  • Seite 78: Cv / It: Allgemeine Inspektion Der Anlage

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Wartung Teile 1 Jahr 2 Jahre 3 Jahre 4 Jahre 5 Jahre Interne Turbi- Kontrollieren/ Kontrollieren/ Austauschen Kontrollieren/ Kontrollieren/ ne (Modell IT, reinigen/ggf. reinigen/ggf. reinigen/ggf. reinigen/ggf. falls vorhan- austauschen austauschen austauschen...

  • Seite 79: Regenerationstest

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Wartung 2. Überprüfen Sie die elektrischen Bauteile, kontrollieren Sie die Kabelanschlüsse und suchen Sie nach Anzeichen von Überlastung. 3. Überprüfen Sie die Einstellungen der elektronischen Steuerung, kontrollieren Sie die Regenerationshäufigkeit, stellen Sie sicher, dass die Ventilkonfiguration mit den Einstellungen übereinstimmt.
  • Seite 80 Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Wartung Teile 1 Jahr 2 Jahre 3 Jahre 4 Jahre 5 Jahre Pilotsieb Reinigen Reinigen Reinigen/ggf. Reinigen Reinigen austauschen Pilotklappen Austauschen Klappenfeder Austauschen O-Ringe** Wasserdicht- Wasserdicht- Wasserdicht- Wasserdicht- Wasserdicht- heit kontrollie-...

  • Seite 81: Empfehlungen

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Wartung **** Kartuschen tendieren dazu, nach einigen Monaten im Betrieb im Ventilkörper festzusitzen und können beim Ausbau beschädigt werden. Bauen Sie die Kartuschen nur aus, wenn sie ausgetauscht werden müssen. Die Kartuschen dürfen nicht zur Fehlersuche ausgebaut werden, sondern nur dann, wenn ein Austausch wirklich erforderlich ist.

  • Seite 82: Reinigung Und Wartung

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Wartung Reinigung und Wartung 9.6.1 Erste Schritte Führen Sie vor jeglichen Reinigungs- oder Wartungsarbeiten stets die nachfolgenden Schritte aus: Verpflichtung Diese Arbeiten müssen vor jeglichen Reinigungs- oder Wartungsvorgängen durchgeführt werden! 1. Stecken Sie den Wandtransformator aus.
  • Seite 83 Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Wartung Ref. MKT-IM-012 / D – 03.02.2022 83 / 120...

  • Seite 84: Reinigen Des Pilotfiltersiebs

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Wartung 9.6.4 Reinigen des Pilotfiltersiebs 1. Lösen und entfernen Sie die Injektorsiebkappe mithilfe eines Drehmomentschlüssels. 2. Lösen Sie den weißen Kunststoffkorb und reinigen Sie ihn mit einer weichen Bürste. Bei Verunreinigungen am Kunststoffkorb kann die Verwendung eines kalklösenden Mittels,...

  • Seite 85: Abnehmen Der Abdeckung Der Steuerung

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Wartung 9.6.5 Abnehmen der Abdeckung der Steuerung 1. Lösen Sie die Abdeckung der Steuerung von den seitlichen Klemmen (eine an jeder Seite des Ventils). 2. Ziehen Sie die Abdeckung der Steuerung gerade ab.

  • Seite 86: Austauschen Des Motors

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Wartung 9.6.7 Austauschen des Motors 1. Nehmen Sie die Abdeckung der Steuerung (1) ab. Siehe Abnehmen der Abdeckung der Steuerung [ → Seite 85]. 2. Drücken Sie auf die Verriegelungslasche der Steuerung (4) und schieben Sie die Steuerung aus ihrer Position.

  • Seite 87: Austauschen Der Nockenwelle

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Wartung 9.6.8 Austauschen der Nockenwelle 1. Nehmen Sie die Nockenwellenabdeckung ab. Siehe Abnehmen der Nockenwellenabdeckung [ → Seite 85]. 2. Drücken Sie auf die Entriegelungslasche und ziehen Sie am hinteren Ende der Nockenwelle (2).
  • Seite 88 Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Wartung 88 / 120 Ref. MKT-IM-012 / D – 03.02.2022...

  • Seite 89: Austauschen Von Optischem Sensor Und Steuerung

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Wartung 9.6.9 Austauschen von optischem Sensor und Steuerung 1. Nehmen Sie die Abdeckung der Steuerung ab. Siehe Abnehmen der Abdeckung der Steuerung [ → Seite 85]. 2. Drücken Sie auf die Verriegelungslasche der Steuerung und schieben Sie die Steuerung aus ihrer Position.

  • Seite 90: Reinigen Oder Austauschen Der Turbine

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Wartung 9.6.10 Reinigen oder Austauschen der Turbine Hinweis Je nach Ventilinstallation befindet sich eine Turbine im Ventil oder nicht. (Magnum IT: interne Turbine / Magnum Cv : externe Turbine). 1. Lösen und entfernen Sie die Turbine aus dem Ventilauslass (1), verwenden Sie dazu gegebenenfalls eine Zange.

  • Seite 91: Austauschen Von Oberplatte Und Ventilscheibe

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Wartung 9.6.11 Austauschen von Oberplatte und Ventilscheibe 1. Nehmen Sie die Abdeckung der Nockenwelle ab. Siehe Abnehmen der Nockenwellenabdeckung [ → Seite 85]. 2. Entfernen Sie die Nockenwelle. Siehe Austauschen der Nockenwelle [ →...
  • Seite 92 Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Wartung 92 / 120 Ref. MKT-IM-012 / D – 03.02.2022...

  • Seite 93: Austauschen Der Kartusche

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Wartung 9.6.12 Austauschen der Kartusche Hinweis Die Kartuschen sollten erst entfernt werden, nachdem alle anderen Störungsursachen ausgeschlossen wurden (siehe Magnum-Ventilkartusche [ → Seite 100]). Hinweis Kartuschen in Ventilen, die längere Zeit in Betrieb waren, sind unter Umständen nur schwer zu entfernen.
  • Seite 94 Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Wartung 94 / 120 Ref. MKT-IM-012 / D – 03.02.2022...

  • Seite 95: Montieren Des Ventils Am Behälter

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Wartung 9.6.13 Montieren des Ventils am Behälter 1. Schmieren Sie die Dichtungen mit zugelassenem Silikonfett. 2. Schrauben Sie das Ventil (1) auf den Behälter (2), stellen Sie dabei sicher, dass die Gewinde nicht verkanten.

  • Seite 96: Troubleshooting

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Troubleshooting Troubleshooting 10.1 Logix-Steuerung Fehlercode Ursache Abhilfe ERR 1 Die Stromversorgung der Steuerung Setzen Sie die Steuerung zurück. wurde hergestellt und die Steuerung Siehe Zurücksetzen der Steuerung ist sich über den Betriebsstatus un- →...
  • Seite 97 Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Troubleshooting Fehlercode Ursache Abhilfe ERR3 Steuerung hat die Stellung der No- Warten Sie 2 Minuten: die Steuerung ckenwelle verloren. Die Nockenwelle kehrt in die Grundstellung zurück. sollte rotieren, um die Grundstellung Eine blinkende Sanduhr zeigt an, dass zu finden.

  • Seite 98: Ventil Magnum It Und Cv

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Troubleshooting Fehlercode Ursache Abhilfe -- : -- Es gab einen Stromausfall. Drücken Sie , um die Uhrzeit zu- rückzusetzen. 10.2 Ventil Magnum IT und Cv Problem Ursache Abhilfe Wasserenthärter Stromversorgung der Magnum- •...
  • Seite 99 Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Troubleshooting Problem Ursache Abhilfe Kein Besalzen. Injektor und/oder Injektorsieb ver- • Prüfen und reinigen Sie den stopft. Injektor und/oder das Injektorsieb. Zu geringer Wasserdruck. • Erhöhen Sie den Wasserdruck über das Minimum von 172 kPa.

  • Seite 100: Magnum-Ventilkartusche

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Troubleshooting Problem Ursache Abhilfe Fluss zum Haupt- Kein Abflussrateregler eingebaut. • Bauen Sie einen abfluss. Abflussrateregler ein. Zu geringer Wasserdruck. Erhöhen Sie den Wasserdruck über das Minimum von 172 kPa. Injektor und/oder Injektorsieb ver- Prüfen und reinigen Sie den Injektor...
  • Seite 101 Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Troubleshooting Hinweis Während die folgenden Prüfungen durchgeführt werden, muss der am Ventil anstehende dynamische Druck stets größer als 172,4 kPa sein. Wenn eine Kartusche ausgebaut werden muss, befolgen Sie die Vorgehensweise zum Ausbau in Abschnitt Austauschen der Kartusche [ →...
  • Seite 102 Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Troubleshooting ð Wenn das System neu installiert wurde, stellen Sie sicher, dass die Vorgehensweise zur Inbetriebsetzung richtig befolgt wurde. Siehe Kapitel Inbetriebnahme ð Wenn das System eine gewisse Zeit ordnungsgemäß funktioniert hat und nun eine Leckage vorhanden ist, regenerieren Sie die Anlage, wenn das Medienbett erschöpft ist.

  • Seite 103: Ersatzteile

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Ersatzteile Ersatzteile 11.1 Magnum Logix Ventilkörper Pos- Teilenummer Beschreibung Menge der Baugrup- 3007801 Magnum Cv Ventilkörperkartuschen, HWB / UWB, Magnum Logix Nockenwelle einfach 3007803 Magnum Cv Ventilkörperkartuschen, NHB / NUB, Magnum Logix Nockenwelle einfach 3007805 Magnum IT Ventilkörperkartuschen, HWB / UWB, Magnum...

  • Seite 104: Magnum-Anschlüsse

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Ersatzteile 11.2 Magnum-Anschlüsse Pos- Teilenummer Beschreibung Menge der Baugrup- 1001655 Magnum Cv 1½" - 1½" PVC-Adaptersatz 1001656 Magnum Cv 1½" - 50 mm PVC-Adaptersatz 3023674 Magnum IT / Cv plus 2" - 2"-BSP-Adaptersatz 1040784 Magnum IT / Cv plus 2"...

  • Seite 105: Magnum Logix Nockenwelle Und Pilot

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Ersatzteile 11.3 Magnum Logix Nockenwelle und Pilot Pos- Teilenummer Beschreibung Menge der Baugrup- 1000589 Stehlagerkappe 1267726 Nockenwelle Logix Magnum ein Behälter 1000341 Welle, Nockenscheibe, Magnum 1000339 Oberplatte 3018941 Schraube Stehlager und Oberplatte (lang)

  • Seite 106: Magnum-Ansaugrateregler

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Ersatzteile * Nicht abgebildet 11.4 Magnum-Ansaugrateregler Pos- Teilenummer Beschreibung Menge der Baugrup- 1040688 Stecker Durchflussregler 1041687 Ansaugratereglerbaugruppe 1000421 Ansaugrateregler für 14"-Behälter - 0,7 gpm (0,16 m 1000422 Ansaugrateregler für 16"-Behälter - 0,8 gpm (0,18 m 1000423 Ansaugrateregler für 18"-Behälter - 1,0 gpm (0,23 m...

  • Seite 107: Magnum-Injektorbaugruppe

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Ersatzteile 11.5 Magnum-Injektorbaugruppe Pos- Teilenummer Beschreibung Menge der Baugrup- 1040670 Injektor für 14"-Behälter mit O-Ringen - 0,5 gpm (0,11 m 1040671 Injektor für 16"-Behälter mit O-Ringen - 0,5 gpm (0,11 m 1040672 Injektor für 18"-Behälter mit O-Ringen - 0,6 gpm (0,14 m 1040673 Injektor für 21"-Behälter mit O-Ringen - 0,9 gpm (0,2 m...

  • Seite 108: Magnum-Abflussrateregler

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Ersatzteile 11.6 Magnum-Abflussrateregler Pos- Teilenummer Beschreibung Menge der Baugrup- 1040720 Abflussrateregler ohne O-Ring und Durchflussreglereinsätze 5 gpm (1,14 m /h) (für 14"-Enthärter) BLAU-SCHWARZ- SCHWARZ-SCHWARZ 1040721 Abflussrateregler ohne O-Ring und Durchflussreglereinsätze 6 gpm (1,36 m /h) (für 16"-Enthärter) ROT-SCHWARZ-...
  • Seite 109 Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Ersatzteile Pos- Teilenummer Beschreibung Menge der Baugrup- 1040740 Abflussrateregler ohne O-Ring und Durchflussreglereinsätze 15 gpm (3,41 m /h) BLAU-BLAU-BLAU-SCHWARZ 1040741 Abflussrateregler ohne O-Ring und Durchflussreglereinsätze 16 gpm (3,63 m /h) GRÜN-GRÜN-SCHWARZ-SCHWARZ 1040742 Abflussrateregler ohne O-Ring und Durchflussreglereinsätze...
  • Seite 110 Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Ersatzteile Pos- Teilenummer Beschreibung Menge der Baugrup- 1040739 Abflussrateregler ohne O-Ring und Durchflussreglereinsätze 34 gpm (7,72 m /h) GRÜN-GRÜN-GRÜN-ORANGE 1040750 Abflussrateregler ohne O-Ring und Durchflussreglereinsätze 35 gpm (7,95 m /h) WEISS-GRÜN-GRÜN-GRÜN 1040751 Abflussrateregler ohne O-Ring und Durchflussreglereinsätze...

  • Seite 111: Magnum-Kartuschen

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Ersatzteile 11.7 Magnum-Kartuschen #4 Einlass- kartusche Spülventilkartusche Ablassventilkartusche #3 Auslass- kartusche Ventilkartusche Kappe ohne Hartwasser- Hartwasser- Bypass Bypass #2 Spül- #1 Ablass- kartusche kartusche Einlassventilkartusche Pos- Teilenummer Beschreibung Menge der Baugrup-...

  • Seite 112: Magnum-Logix-Steuerungen

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Ersatzteile Pos- Teilenummer Beschreibung Menge der Baugrup- 1040689 O-Ringsatz (enthält 1x #6, 1x #7, 1x #8 und 2x #9) * Nicht abgebildet 11.8 Magnum-Logix-Steuerungen Pos- Teilenummer Beschreibung Menge der Baugrup- 1265832...

  • Seite 113: Magnum It Turbine

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Ersatzteile Pos- Teilenummer Beschreibung Menge der Baugrup- 1262580 Rückplatte, Magnum-Logix-Steuerung 1239647 Buchse, Kabel 1266722 Turbinenkabel, Logix, 32" (Magnum It Logix) 1266723 Turbinenkabel, Logix, 3,05 m (Magnum Cv Logix) 1266724 Turbinenkabel, Logix, 7,62 m...
  • Seite 114 Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Ersatzteile Pos- Teilenummer Beschreibung Menge der Baugrup- 1266722 Kabel und Turbinensensor, Logix Magnum IT, 32" * Nicht abgebildet 114 / 120 Ref. MKT-IM-012 / D – 03.02.2022...

  • Seite 115: Externe Turbinenbaugruppe 2

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Ersatzteile 11.10 Externe Turbinenbaugruppe 2" Pos- Teilenummer Beschreibung Menge der Baugrup- 1033358 nur 2"-Turbine 3023537 2"-Turbinenbaugruppe mit 2"-Edelstahl-BSP-Adaptern 1034080 2"-Turbinenbaugruppe mit 2"-PVC-Adaptern 1034081 2"-Turbinenbaugruppe mit 63 mm PVC-Adaptern 1030891 Dichtung, 2"...

  • Seite 116: Magnum Sonstige Teile

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Ersatzteile 11.12 Magnum sonstige Teile Externer Pilotzulaufadapter Schaltersatz Baugruppe Pilotfiltersieb Pilotsystem Rückschlagventil Pos- Teilenummer Beschreibung Menge der Baugrup- 3019468 Satz 1 Schalter 0,1 Amp 3019469 Satz 1 Schalter 5 Amp 3019467...

  • Seite 117: Magnum 298 Installationsbauteile

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Ersatzteile Pos- Teilenummer Beschreibung Menge der Baugrup- 3025780 Internes Pilotsystem Rückschlagventil * Nicht abgebildet 11.13 Magnum 298 Installationsbauteile Pos- Teilenummer Beschreibung Menge der Baugrup- Abflussrateregler (siehe Liste zu Abflussrateregler, Kapitel 11.6. Magnum-Abflussrateregler, Seite 95)

  • Seite 118: Magnum 293 Installationsbauteile

    Installationshandbuch Autotrol Magnum 293 - 298 Logix 742-762 - Ersatzteile Pos- Teilenummer Beschreibung Menge der Baugrup- A04230 Soleventil 3030638 Adapter ¾" - 25 mm ISO PVC * Nicht abgebildet 11.14 Magnum 293 Installationsbauteile Pos- Teilenummer Beschreibung Menge der Baugrup- Abflussrateregler (siehe Liste zu Abflussrateregler, Kapitel 11.6.

  • Seite 119: Entsorgung

    Abfallverwertungsanlage, die der geltenden Gesetzgebung des Aufstellungslandes entspricht, recycelt werden. Dies hilft, die Belastungen für Umwelt, Gesundheit und Sicherheit zu reduzieren und Recycling zu fördern. Pentair nimmt keine gebrauchten Produkte zum Recycling entgegen. Wenden Sie sich für weitere Informationen an Ihr örtliches Recyclingzentrum.
  • Seite 120 Alle aufgeführten Markenzeichen und Logos von Pentair sind Eigentum von Pentair. Eingetragene und nicht eingetragene Markenzeichen und Logos Dritter sind Eigentum der jeweiligen Inhaber. © 2022 Pentair. Alle Rechte vorbehalten.
