24B
24F
24C
24C
24F
1D
24B
24E
24B
6
2 7

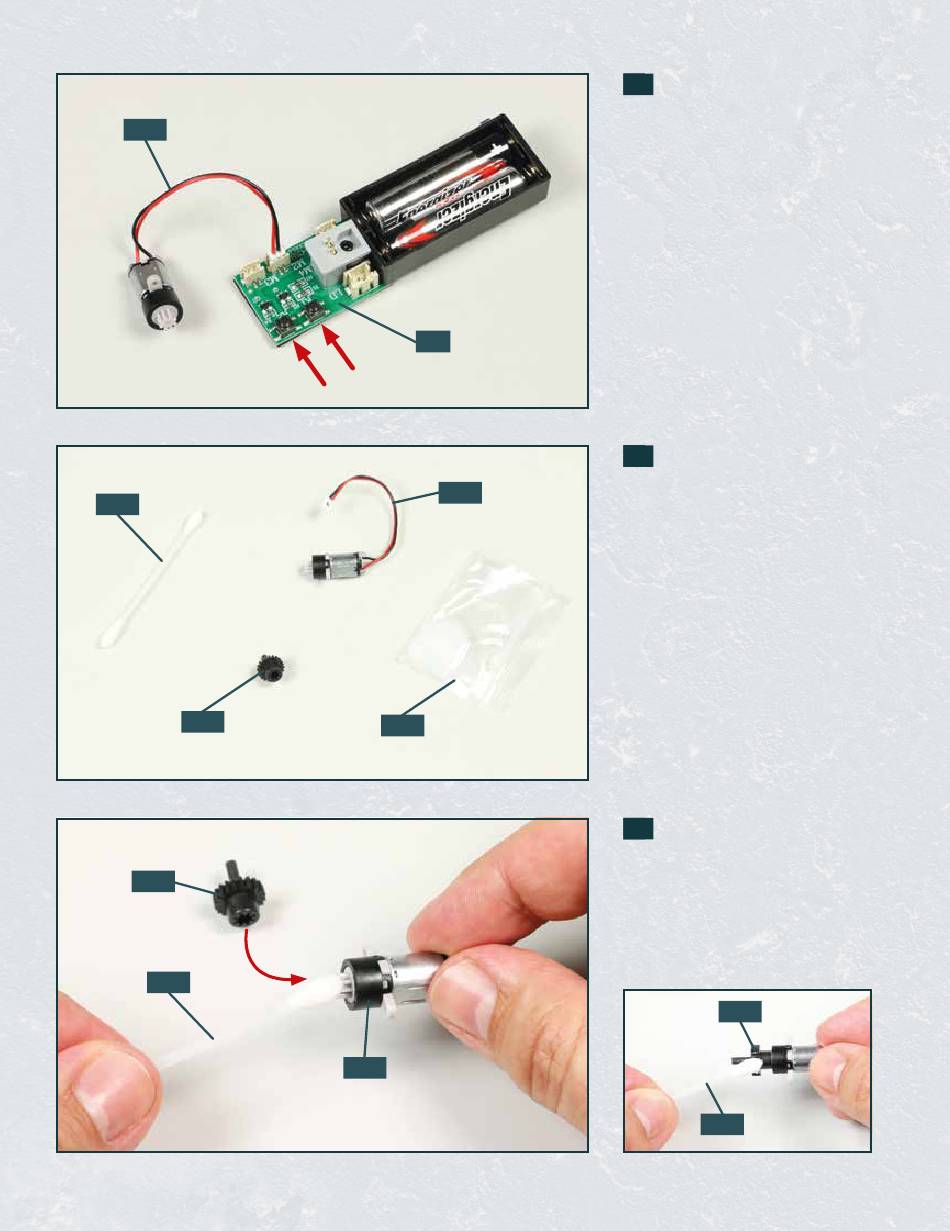

Der Motor 24B wird getestet.
Verbinden Sie dazu den Stecker von
dessen Kabel mit dem Port „M2" der
Platine 1D. Drücken Sie nun den
Knopf „K1" (rechter Pfeil), dreht sich
der Motor gegen den Uhrzeigersinn.
Drücken Sie den Knopf „K2" (linker
Pfeil), dreht er sich im Uhrzeigersinn.
2 8
Trennen Sie das Kabel vom Motor
24B wieder von der Testplatine.
Legen Sie das Zahnrad 24C, das
Schmierfett 24E und das Wattestäb-
chen 24F bereit.
2 9
Nehmen Sie mit dem Wattestäbchen
24F etwas Schmierfett auf und
verteilen Sie es auf der Nabe des
Motors 24B. Setzen Sie anschließend
das Zahnrad 24C auf die Nabe des
Motors, wie es der Pfeil andeutet.
Versehen Sie anschließend die Zähne
von 24C mithilfe des Wattestäbchens
24F mit Schmierfett (Detailfoto).
24C
24F
