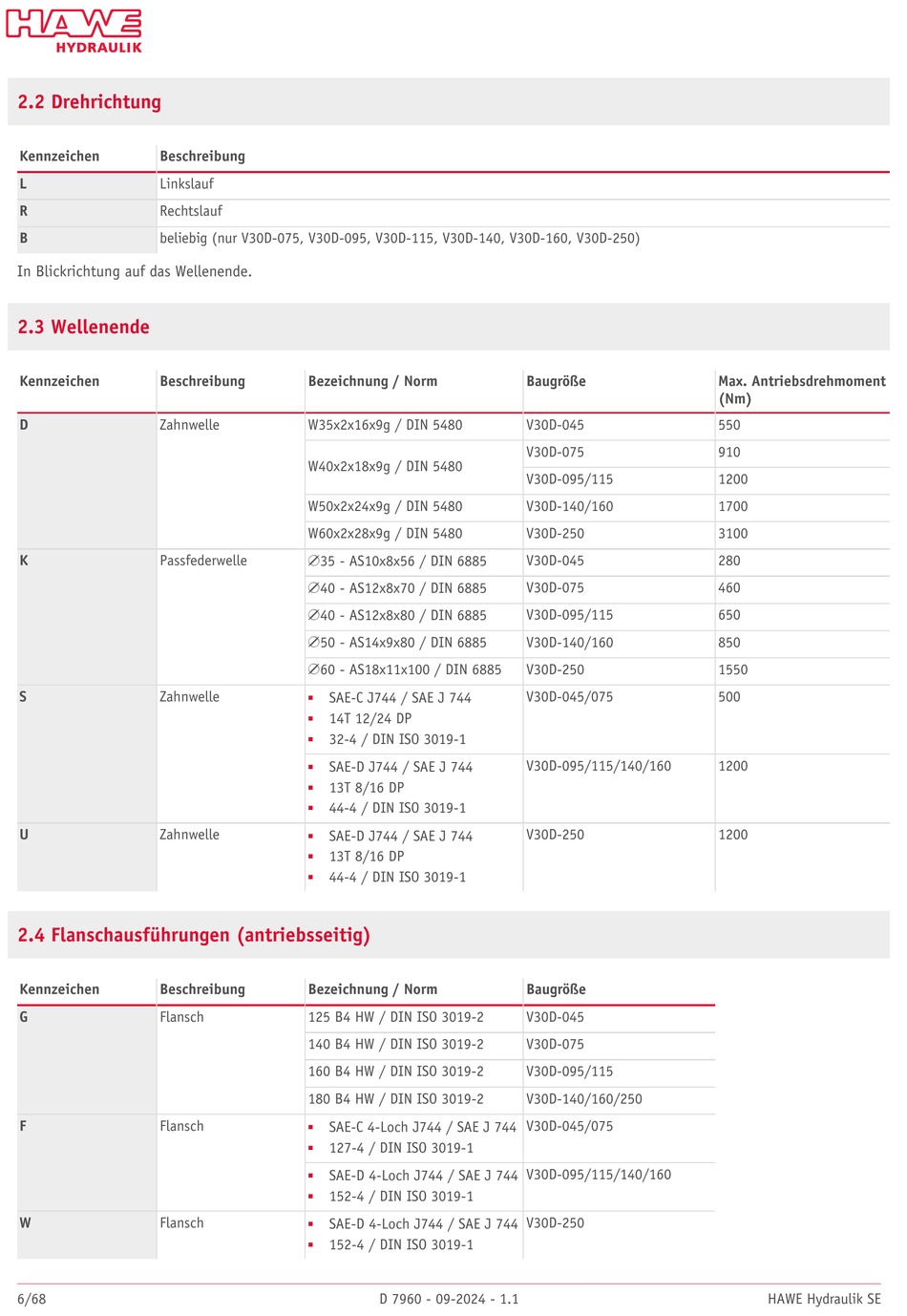

2.2 Drehrichtung
Kennzeichen
Beschreibung
L
Linkslauf
R
Rechtslauf
B
beliebig (nur V30D-075, V30D-095, V30D-115, V30D-140, V30D-160, V30D-250)
In Blickrichtung auf das Wellenende.
2.3 Wellenende
Kennzeichen
Beschreibung
D
Zahnwelle
K
Passfederwelle
S
Zahnwelle
U
Zahnwelle
2.4 Flanschausführungen (antriebsseitig)
Kennzeichen
Beschreibung
G
Flansch
F
Flansch
W
Flansch
6/68
Bezeichnung / Norm
W35x2x16x9g / DIN 5480
W40x2x18x9g / DIN 5480
W50x2x24x9g / DIN 5480
W60x2x28x9g / DIN 5480
#35 - AS10x8x56 / DIN 6885
#40 - AS12x8x70 / DIN 6885
#40 - AS12x8x80 / DIN 6885
#50 - AS14x9x80 / DIN 6885
#60 - AS18x11x100 / DIN 6885
SAE-C J744 / SAE J 744
■
14T 12/24 DP
■
32-4 / DIN ISO 3019-1
■
SAE-D J744 / SAE J 744
■
13T 8/16 DP
■
44-4 / DIN ISO 3019-1
■
SAE-D J744 / SAE J 744
■
13T 8/16 DP
■
44-4 / DIN ISO 3019-1
■
Bezeichnung / Norm
125 B4 HW / DIN ISO 3019-2
140 B4 HW / DIN ISO 3019-2
160 B4 HW / DIN ISO 3019-2
180 B4 HW / DIN ISO 3019-2
SAE-C 4-Loch J744 / SAE J 744
■
127-4 / DIN ISO 3019-1
■
SAE-D 4-Loch J744 / SAE J 744
■
152-4 / DIN ISO 3019-1
■
SAE-D 4-Loch J744 / SAE J 744
■
152-4 / DIN ISO 3019-1
■
D 7960 - 09-2024 - 1.1
Baugröße
V30D-045
V30D-075
V30D-095/115
V30D-140/160
V30D-250
V30D-045
V30D-075
V30D-095/115
V30D-140/160
V30D-250
V30D-045/075
V30D-095/115/140/160
V30D-250
Baugröße
V30D-045
V30D-075
V30D-095/115
V30D-140/160/250
V30D-045/075
V30D-095/115/140/160
V30D-250
Max. Antriebsdrehmoment
(Nm)
550
910
1200
1700
3100
280
460
650
850
1550
500
1200
1200
HAWE Hydraulik SE
