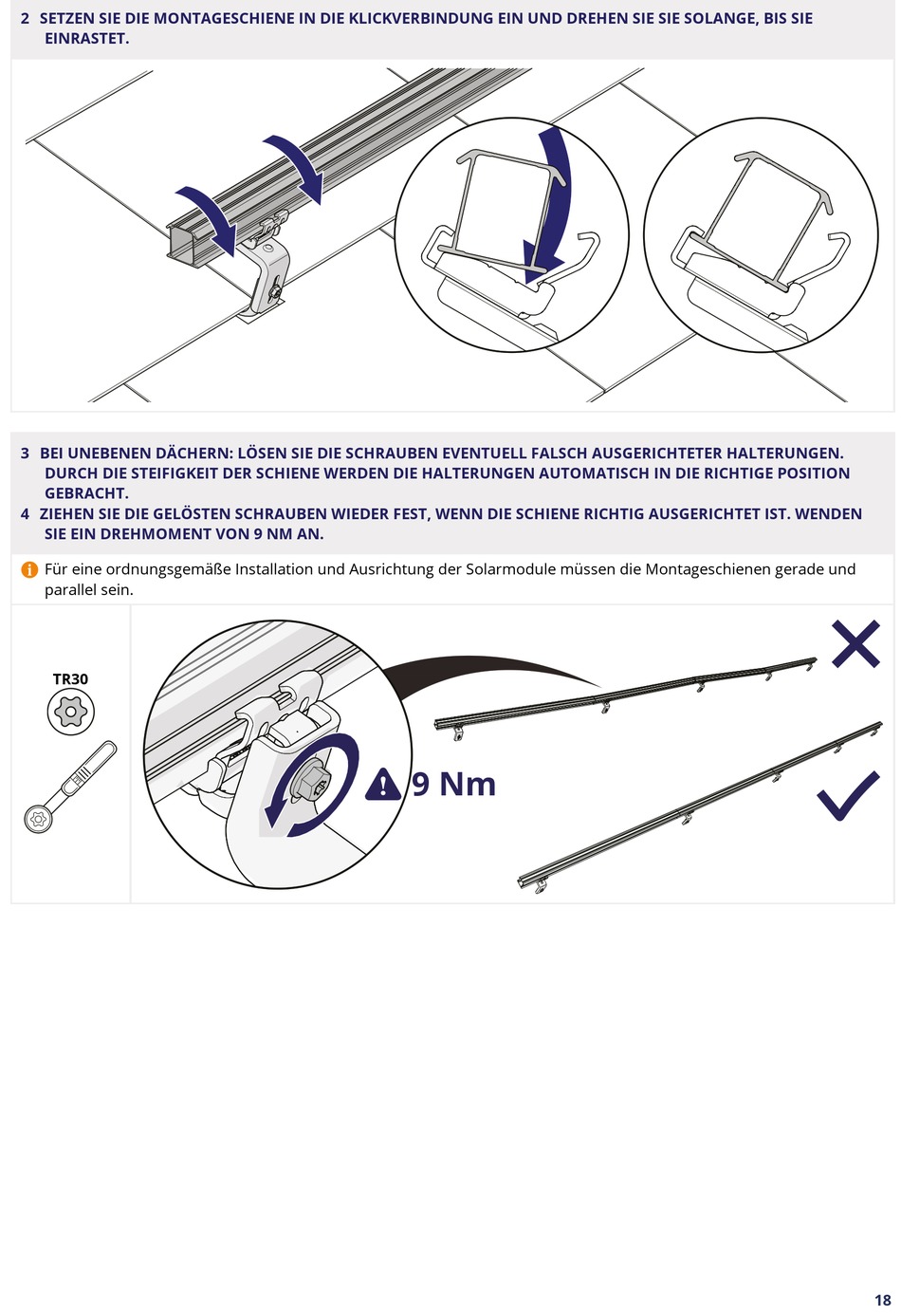

ESDEC CLICKFIT EVO Handbuch Seite 18

2 SETZEN SIE DIE MONTAGESCHIENE IN DIE KLICKVERBINDUNG EIN UND DREHEN SIE SIE SOLANGE, BIS SIE
EINRASTET.
3 BEI UNEBENEN DÄCHERN: LÖSEN SIE DIE SCHRAUBEN EVENTUELL FALSCH AUSGERICHTETER HALTERUNGEN.
DURCH DIE STEIFIGKEIT DER SCHIENE WERDEN DIE HALTERUNGEN AUTOMATISCH IN DIE RICHTIGE POSITION
GEBRACHT.
4 ZIEHEN SIE DIE GELÖSTEN SCHRAUBEN WIEDER FEST, WENN DIE SCHIENE RICHTIG AUSGERICHTET IST. WENDEN
SIE EIN DREHMOMENT VON 9 NM AN.
FüreineordnungsgemäßeInstallationundAusrichtungderSolarmodulemüssendieMontageschienengeradeund
4
parallel sein.
TR30
9 Nm
18
