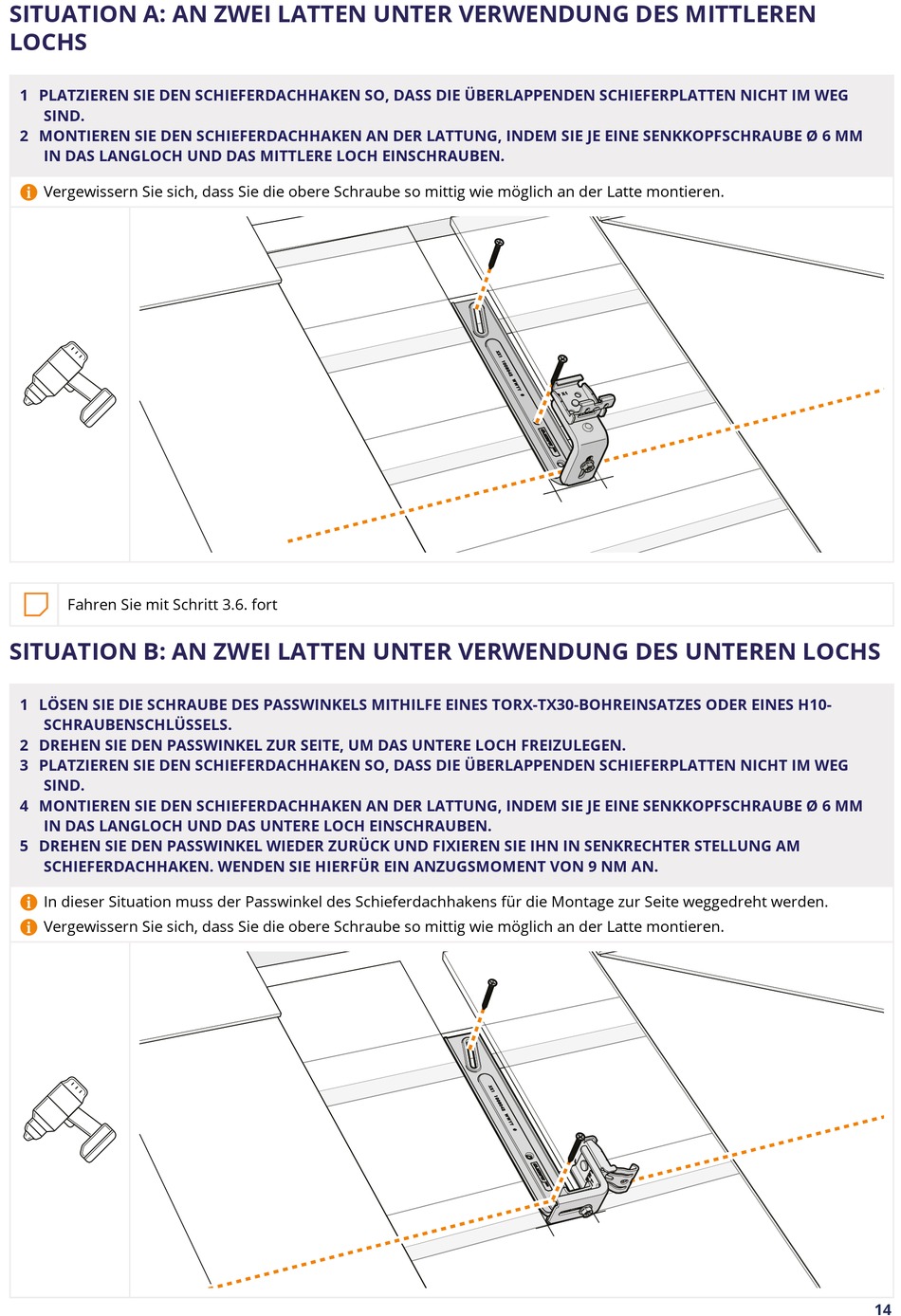

SITUATION A: AN ZWEI LATTEN UNTER VERWENDUNG DES MITTLEREN
LOCHS
1 PLATZIEREN SIE DEN SCHIEFERDACHHAKEN SO, DASS DIE ÜBERLAPPENDEN SCHIEFERPLATTEN NICHT IM WEG
SIND.
2 MONTIEREN SIE DEN SCHIEFERDACHHAKEN AN DER LATTUNG, INDEM SIE JE EINE SENKKOPFSCHRAUBE Ø 6 MM
IN DAS LANGLOCH UND DAS MITTLERE LOCH EINSCHRAUBEN.
Vergewissern Sie sich, dass Sie die obere Schraube so mittig wie möglich an der Latte montieren.
4
Fahren Sie mit Schritt 3.6. fort
SITUATION B: AN ZWEI LATTEN UNTER VERWENDUNG DES UNTEREN LOCHS
1 LÖSEN SIE DIE SCHRAUBE DES PASSWINKELS MITHILFE EINES TORX-TX30-BOHREINSATZES ODER EINES H10-
SCHRAUBENSCHLÜSSELS.
2 DREHEN SIE DEN PASSWINKEL ZUR SEITE, UM DAS UNTERE LOCH FREIZULEGEN.
3 PLATZIEREN SIE DEN SCHIEFERDACHHAKEN SO, DASS DIE ÜBERLAPPENDEN SCHIEFERPLATTEN NICHT IM WEG
SIND.
4 MONTIEREN SIE DEN SCHIEFERDACHHAKEN AN DER LATTUNG, INDEM SIE JE EINE SENKKOPFSCHRAUBE Ø 6 MM
IN DAS LANGLOCH UND DAS UNTERE LOCH EINSCHRAUBEN.
5 DREHEN SIE DEN PASSWINKEL WIEDER ZURÜCK UND FIXIEREN SIE IHN IN SENKRECHTER STELLUNG AM
SCHIEFERDACHHAKEN. WENDEN SIE HIERFÜR EIN ANZUGSMOMENT VON 9 NM AN.
IndieserSituationmussderPasswinkeldesSchieferdachhakensfürdieMontagezurSeiteweggedrehtwerden.
4
Vergewissern Sie sich, dass Sie die obere Schraube so mittig wie möglich an der Latte montieren.
4
