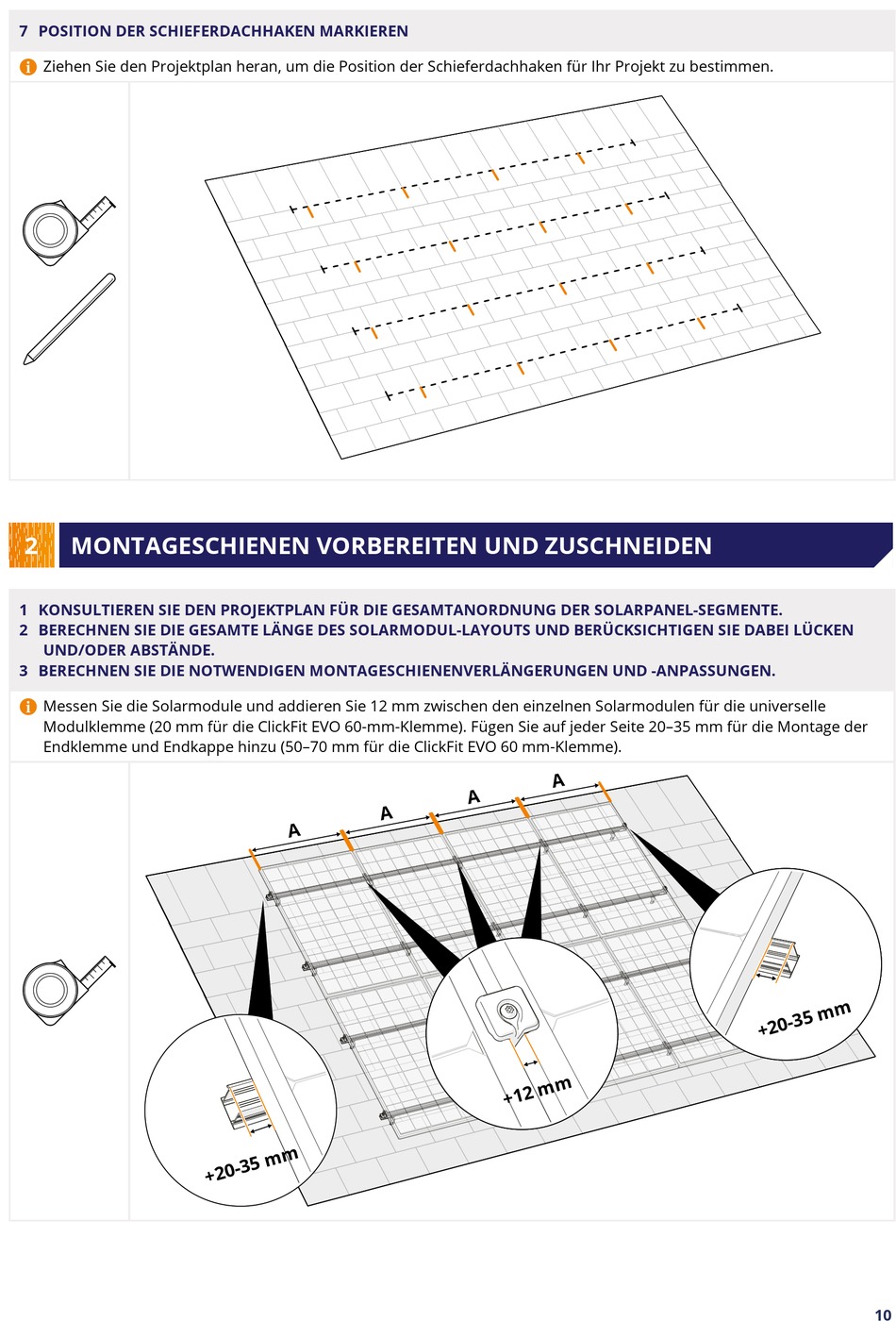

7 POSITION DER SCHIEFERDACHHAKEN MARKIEREN
ZiehenSiedenProjektplanheran,umdiePositionderSchieferdachhakenfürIhrProjektzubestimmen.
4
2
MONTAGESCHIENEN VORBEREITEN UND ZUSCHNEIDEN
1 KONSULTIEREN SIE DEN PROJEKTPLAN FÜR DIE GESAMTANORDNUNG DER SOLARPANEL-SEGMENTE.
2 BERECHNEN SIE DIE GESAMTE LÄNGE DES SOLARMODUL-LAYOUTS UND BERÜCKSICHTIGEN SIE DABEI LÜCKEN
UND/ODER ABSTÄNDE.
3 BERECHNEN SIE DIE NOTWENDIGEN MONTAGESCHIENENVERLÄNGERUNGEN UND -ANPASSUNGEN.
MessenSiedieSolarmoduleundaddierenSie12mmzwischendeneinzelnenSolarmodulenfürdieuniverselle
4
Modulklemme(20mmfürdieClickFitEVO60-mm-Klemme).FügenSieaufjederSeite20–35mmfürdieMontageder
EndklemmeundEndkappehinzu(50–70mmfürdieClickFitEVO60mm-Klemme).
10
