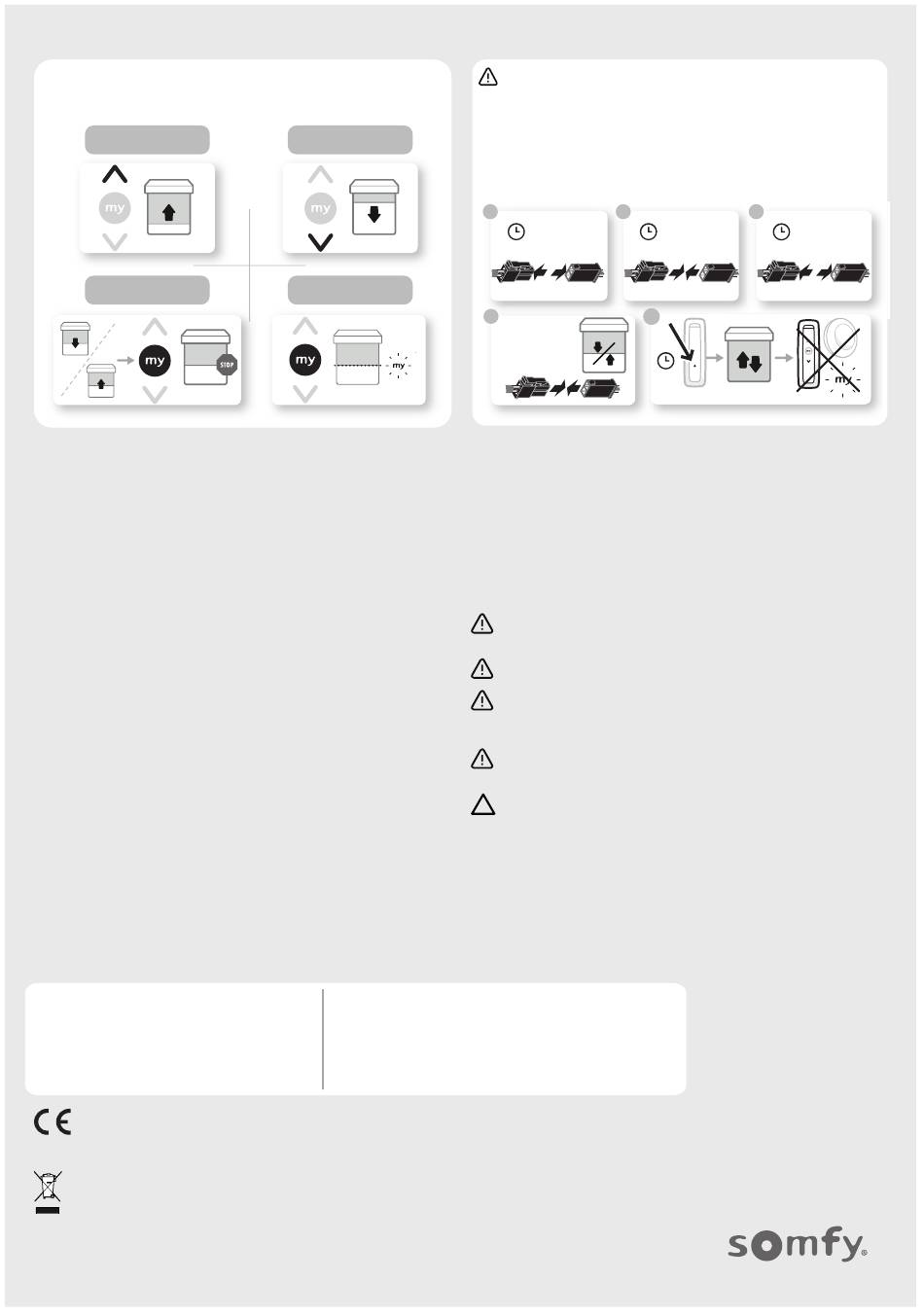

SOMFY RS100 SOLAR io Kurze Gebrauchsanleitung Seite 6

BEDIENUNG
Dieser Antrieb ist wartungsfrei.
AUF
STOP
Diese Anleitung gilt für alle Antriebe vom Typ RS100 SOLAR io, deren Ausführungen im aktuellen Katalog zu finden sind.
BESTIMMUNGSGEMÄSSE VERWENDUNG
Die RS100 SOLAR-Antriebe wurden zur Motorisierung von Rollläden jeglicher Art konzipiert.
RS100 SOLAR-Antriebe wurden zur Motorisierung der folgenden Produkte jeglicher Art konzipiert:
– Fensterrollläden mit stapelbaren Lamellen, wobei der Rollladenpanzer um mindestens 4 cm angehoben werden kann, wenn auf die unterste, 16 cm oberhalb der komplett ausgefahrenen Position platzierte
Leiste eine Kraft nach oben von 150 N ausgeübt wird.
– Fensterrollläden, die mit einem Bedienschalter oder -taster bedient werden, der einsehbar, entfernt von sich bewegenden Teilen und mindestens 1,50 m über dem Boden installiert ist.
– Fensterrollläden mit einer Schließzone in mehr als 1,80 m über dem Boden oder einer anderen Ebene, die permanenten Zugang gewährt.
Wenn der Rollladen mit perforierten Lamellen ausgestattet ist, darf eine 5 mm-Stange nicht durch die Öffnungen passen.
HAFTUNG
Lesen Sie bitte diese Anleitung vor der Installation
und Inbetriebnahme des Antriebs sorgfältig durch.
Beachten Sie außer den Anweisungen in dieser
Anleitung auch die detaillierten Hinweise im
beiliegenden Dokument Sicherheitshinweise.
Der Antrieb muss von einer fachlich qualifizierten
Person (Elektrofachkraft nach DIN VDE 1000-10)
für Antriebe und Automatisierungen
Haustechnikbereich entsprechend den Somfy-
Anweisungen und den geltenden Vorschriften im
Land der Inbetriebnahme installiert werden.
Jegliche Nutzung des Antriebs zu Zwecken, die über
den im vorliegenden Dokument beschriebenen
bestimmungsgemäßen Gebrauch hinausgehen, ist
untersagt. Für Schäden und Mängel, die durch nicht
bestimmungsgemäße Verwendung
Nichtbeachtung der Anweisungen und Hinweise in
dieser Anleitung und der beigefügten
Sicherheitshinweise entstehen, ist die Haftung und
Gewährleistung durch Somfy ausgeschlossen.
Der Antrieb muss von einer fachlich qualifizierten Person (Elektrofachkraft nach DIN VDE 1000-10) für Antriebe und Gebäudeautomation entsprechend der Somfy-Anleitung und den im Land der
Inbetriebnahme geltenden Vorschriften installiert werden.
Der RS100 SOLAR io-Antrieb muss mit einem 2.5W SOLAR PANEL (TAPE) oder 5.8W SOLAR PANEL (TAPE) sowie mit einem 9.6V NIMH BATTERY STICK, einem 16.8V NIMH BATTERY STICK, , einer 9.6V
NIMH NAKED BATTERY oder einer 16.8V NIMH NAKED BATTERY installiert werden.
SICHERHEITSHINWEISE FÜR DIE BATTERIE
Informationen zur sicheren Installation und Verwendung der Batterie finden Sie in der Anleitung der jeweiligen Batterie.
BESONDERE MONTAGEHINWEISE
RS100 SOLAR io : Achten Sie darauf, dass der Innendurchmesser der Welle mindestens 47 mm beträgt.
Funkfrequenz
Frequenzbänder und maximale Sendeleistung
Netzstromversorgung
Temperaturbereich
SOMFY ACTIVITES SA, 74300 CLUSES, FRANKREICH, erklärt hiermit als Hersteller, dass der in dieser Anleitung beschriebene Antrieb bei bestimmungsgemäßem Einsatz die grundlegenden
Anforderungen der geltenden europäischen Richtlinien und insbesondere der Maschinenrichtlinie 2006/42/EG sowie der Funkanlagenrichtlinie 2014/53/EU erfüllt. Der vollständige Text der EU-
Konformitätserklärung ist unter der Internetadresse www.somfy.com/ce verfügbar. Philippe Geoffroy, Bevollmächtigter für Gerätekonformität, in Vertretung des Geschäftsbereichsleiters, Cluses,
Frankreich, 03/2023.
Wir wollen die Umwelt schützen. Entsorgen Sie das Produkt nicht mit dem Hausmüll. Geben Sie dieses bei einer zugelassenen Recycling-
Sammelstelle ab.
SOMFY ACTIVITES SA 50 avenue du Nouveau Monde, 74300 CLUSES FRANCE
Images are not contractually binding - 100% recycled paper - Copyright © 2023. All rights reserved. SOMFY ACTIVITES SA, Société Anonyme, capital 35.000.000 Euros, RCS Annecy, 303.970.230 - 03/2023
AB
MY
EINZUHALTENDE ANWEISUNGEN
Der Installateur hat seine Kunden auf die Nutzungs-
und Wartungsbedingungen des
hinzuweisen und ihnen diese sowie das beiliegende
Dokument Sicherheitshinweise nach Abschluss der
Installation des Antriebs auszuhändigen.
Gegebenenfalls
Kundendiensteingriffe am Antrieb sind von einer
fachlich qualifizierten Person (Elektrofachkraft
im nach DIN VDE 1000-10) für Antriebe und
Automatisierungen im Haustechnikbereich
durchzuführen.
Für Fragen zur Installation des Antriebs und
weiterführenden Informationen wenden Sie sich
bitte an Ihren Somfy-Ansprechpartner, oder
besuchen Sie unsere Website www.somfy.com.
oder
868-870 MHz io homecontrol® bidirektional Triband
868,000 MHz - 868,600 MHz EPR <25 mW
868,700 MHz - 869,200 MHz EPR <25 mW
869,700 MHz - 870,000 MHz EPR <25 mW
9,6 V DC für Antriebe mit 3 Nm / 6 Nm / 10 Nm
16,8 V DC für Antriebe mit 15 Nm / 20 Nm
-20° C bis 70° C
ZURÜCKSETZEN DES ANTRIEBS
Wenden Sie die doppelte Spannungsunterbrechung nur für die
Anwendung an, die Sie zurücksetzen möchten.
Beim Zurücksetzen werden alle Bedieneinheiten, Sensoren und
Einstellungen der Endlagen gelöscht. Die Lieblingsposition (my) wird
Vor den folgenden Schritten das Solarpanel trennen und nach dem
1
OFF
2 s
4
ON
SICHERHEITSHINWEISE FÜR DIE VERKABELUNG
Antriebs
Alle Kabel, die in Kontakt mit einer metallischen Wandung geraten könnten, müssen mit einer
Hülse oder Ummantelung geschützt und isoliert werden.
erforderliche
Bringen Sie die Kabel so an, dass sie nicht in Kontakt mit beweglichen Teilen geraten können.
Wenn der Antrieb im Freien eingesetzt wird und wenn ein Versorgungskabel des Typs H05-VVF
verwendet wird, muss dieses in einem UV-beständigen Kabelrohr, zum Beispiel in einem Kabelkanal,
verlegt werden.
Achten Sie darauf, dass das Netzkabel des Antriebs zugänglich bleibt: Es muss sich einfach
austauschen lassen.
Sehen Sie eine Schleife im Versorgungskabel vor, um das Eindringen von Wasser in den Antrieb zu
vermeiden.
www.somfy.com
ebenfalls zurückgesetzt.
letzten Schritt wieder anschließen.
2 3
ON
5 - 15 s
5
7 s
x 2
PROG.
OFF
2 s
