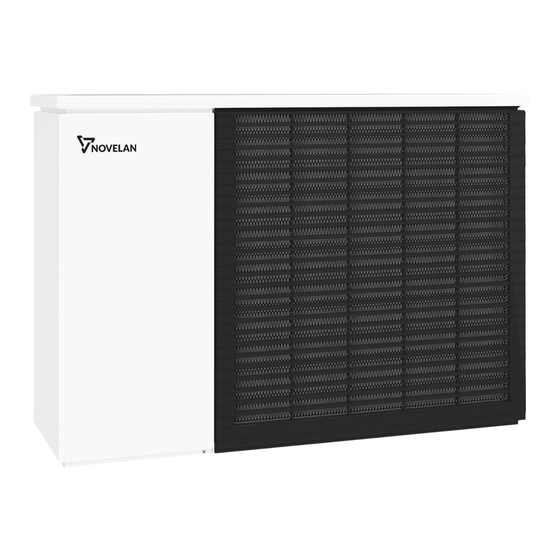

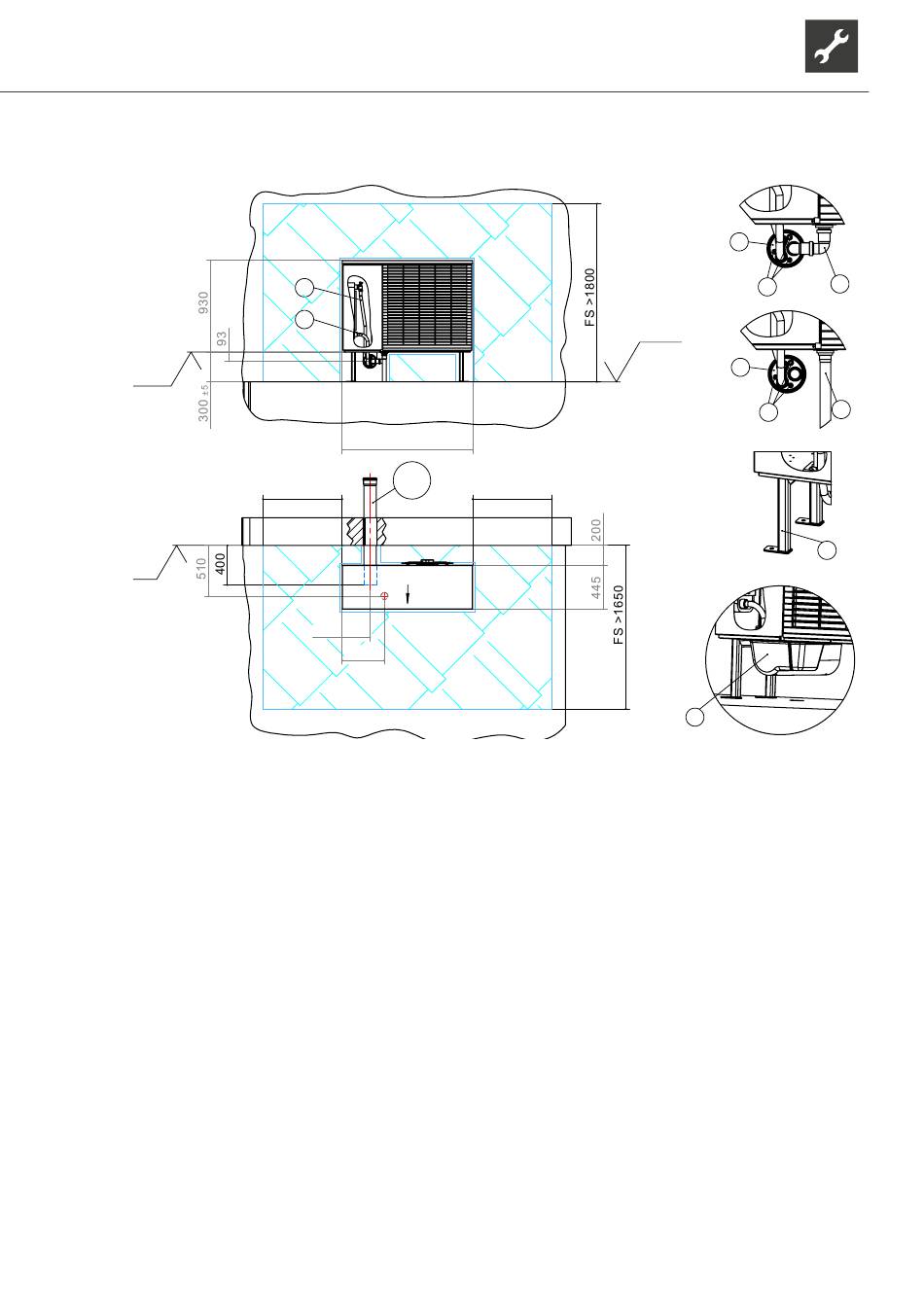

Novelan LADV 9-HDV 9 Aufstellungsplan

1
V3
A
F
E
UKG
C
D
FA
C
Legende: 819393-2c
Technische Änderungen vorbehalten. Legende: 819393-3c
Alle Maße in mm.
Technische Änderungen vorbehalten.
Alle Maße in mm.
V3 Variante 3
A Vorderansicht
V3
C Draufsicht
A
V Detailansicht Verkleidung
C
X Detailansicht Kondensatleitung innerhalb Gebäude
V
Y Detailansicht Kondensatleitung außerhalb Gebäude
X
Z Detailansicht Bodenbefestigung
Y
B
Z
FA Fertigaußenfassade
UKG Unterkante Gerät
FA
OKF Oberkante Fundament
UKG Unterkante Gerät
LRO Leerrohr KG DN 125, Øa 125, bauseits kürzen
OKF Oberkante Fundament
LR Luftrichtung
LRO Leerrohr KG DN 125, Øa 125, bauseits kürzen
FS Freiraum für Servicezwecke
LR
1 Heizwasservorlauf (Zubehör) FS
2 Heizwasserrücklauf (Zubehör)
3 Kabeldurchführung
1
4 Wanddurchführung (Zubehör)
2
5 Kondensatablauf / Syphon (Aufstellungshinweise Kondensatablauf siehe Bedienungsanleitung)
A
3
7 Konsole für Bodenbefestigung (Zubehör)
4
8 Verkleidung Wanddurchführung (Zubehör)
5
tung)
7
8
1
Technische Änderungen vorbehalten | 83055803bDE – Originalbetriebsanleitung | www.novelan.com
2
1
2
1320
LRO
FS >800
LR
282
430
Variante 3
Vorderansicht
Draufsicht
Detailansicht Verkleidung
Detailansicht Kondensatleitung innerhalb Gebäude
Detailansicht Kondensatleitung außerhalb Gebäude
Detailansicht Bodenbefestigung
Fertigaußenfassade
Luftrichtung
Freiraum für Servicezwecke
Heizwasservorlauf (Zubehör)
Heizwasserrücklauf (Zubehör)
Kabeldurchführung
Wanddurchführung (Zubehör)
Kondensatablauf / Syphon (Aufstellungshinweise Kondensatablauf siehe Bedienungsanlei-
Konsole für Bodenbefestigung (Zubehör)
Verkleidung Wanddurchführung (Zubehör)
2
3
Aufstellungsplan Bodenkonsole
mit Wanddurchführung
OKF
FS >800
3
4
X
4
5
3
Y
4
5
3
Z
7
V
8
4
21
c ÄM
b PE
a PE
- PE
Zust. Ä
