HEIDENHAIN PWM 21 Montageanleitung Seite 5

Adjusting and testing
Justage und Diagnose
The mounting is to be inspected with evenly distributed temperature of all components in the ambient temperature range of
23 °C ± 10 °C.
Die Anbau-Überprüfung muss bei einer gleichmäßigen Durchwärmung aller Komponenten im Umgebungstemperaturbereich von
23 °C ± 10 °C durchgeführt werden.
1.

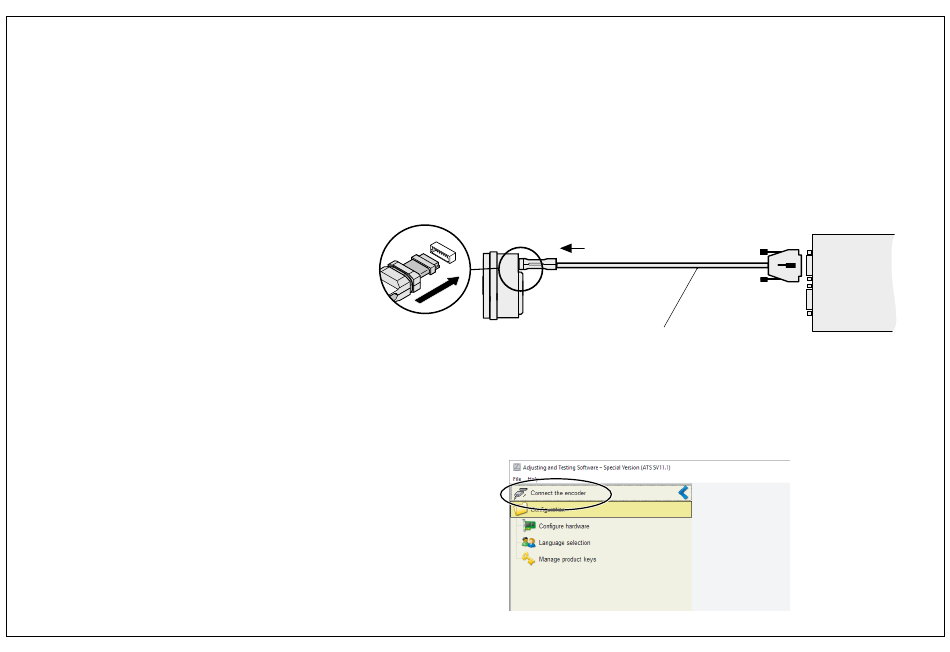

Connect the encoder
Messgerät anschließen
2.
After installation of the ATS click „Connect the encoder"
Nach Installation der ATS auf „Verbindung zum Messgerät
herstellen" klicken
5
U
P
Order test cable with adapter connector separately (e.g. 621742-01)
Prüfkabel mit Adapterstecker separat bestellen (z.B. 621742-01)
PWM 21
X1 (IN) X1 (IN)
