4 Installation
(mm)
a Maximale Schneehöhe
Installationsanleitung
8

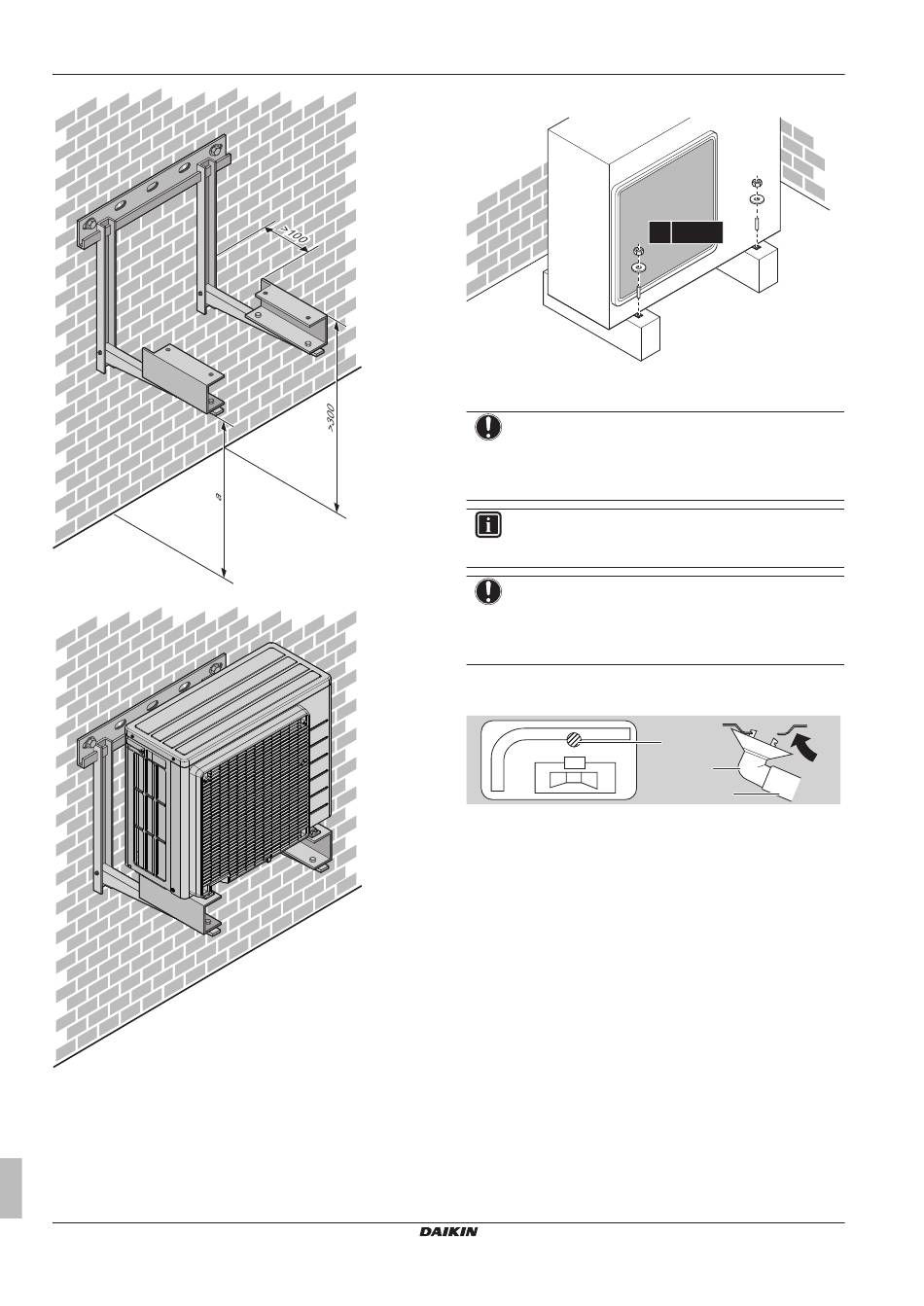

4.2.2 So installieren Sie die Außeneinheit
4.2.3 Für einen Ablauf sorgen
HINWEIS
Wird die Einheit in einem Gebiet mit kaltem Klima
installiert, treffen Sie
sicherzustellen, dass Kondenswasser NICHT gefrieren
kann.
INFORMATION
Informationen zu den verfügbaren Optionen erhalten Sie
bei Ihrem Händler.
HINWEIS
Lassen Sie mindestens 300 mm Freiraum unter dem
Gerät. Stellen Sie zusätzlich sicher, dass das Gerät
mindestens 100 mm über der zu erwartenden Schneehöhe
positioniert ist.
1 Verwenden Sie die Ablassschraube für den Kondensatabfluss.
2 Verwenden Sie einen Ø16 mm-Schlauch (bauseitig zu liefern).
a Ablassstutzen
b Unterer Rahmen
c Ablassschraube
d Schlauch (bauseitig zu liefern)
4.2.4 So vermeiden Sie ein Kippen des
Außengeräts
Wenn das Gerät an Orten aufgestellt ist, an denen starker Wind das
Gerät zum Umkippen bringen kann, ergreifen Sie folgende
Vorsichtsmaßnahmen:
1 Bereiten Sie 2 Kabel (bauseitig zu liefern) wie in der folgenden
Anleitung beschrieben vor.
2 Legen Sie die 2 Kabel über das Außengerät.
3 Fügen Sie ein Gummituch (bauseitig zu liefern) zwischen den
Kabeln und dem Außengerät ein, um eine Beschädigung des
Lacks durch das Kabel zu vermeiden.
4 Befestigen Sie die Kabelenden. Ziehen Sie diese Enden fest.
4× M8/M10
geeignete Maßnahmen
b
a
c
d
(A)RXP20~35L2V1B + RXF20~35A2V1B
R32 Split-Baureihen
3P512025-2 – 2017.11
