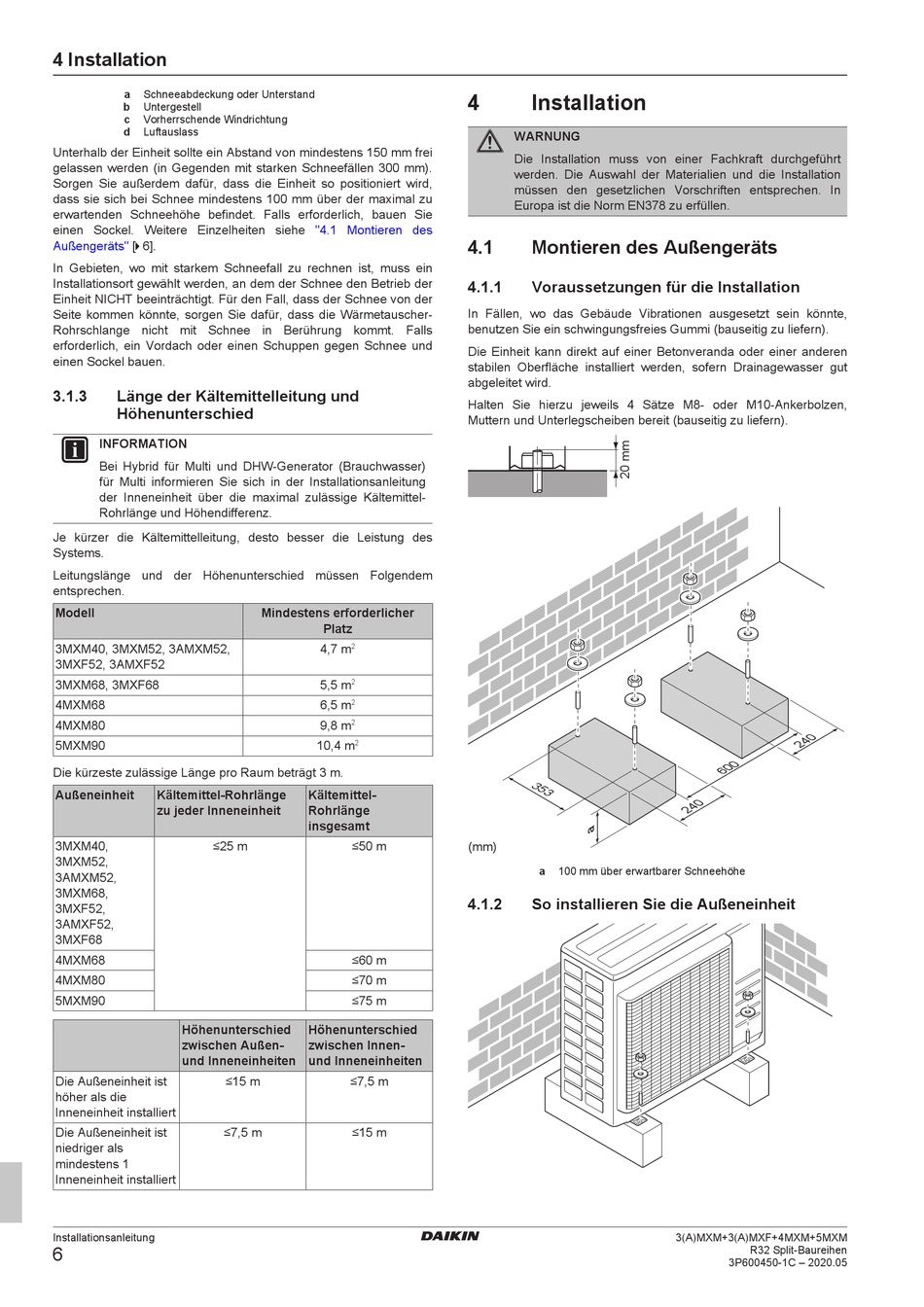

Daikin R32 Split Serie Installationsanleitung Seite 6

4 Installation
a Schneeabdeckung oder Unterstand
b Untergestell
c Vorherrschende Windrichtung
d Luftauslass
Unterhalb der Einheit sollte ein Abstand von mindestens 150 mm frei
gelassen werden (in Gegenden mit starken Schneefällen 300 mm).
Sorgen Sie außerdem dafür, dass die Einheit so positioniert wird,
dass sie sich bei Schnee mindestens 100 mm über der maximal zu
erwartenden Schneehöhe befindet. Falls erforderlich, bauen Sie
einen Sockel. Weitere Einzelheiten siehe
Außengeräts" [ 4 6].
In Gebieten, wo mit starkem Schneefall zu rechnen ist, muss ein
Installationsort gewählt werden, an dem der Schnee den Betrieb der
Einheit NICHT beeinträchtigt. Für den Fall, dass der Schnee von der
Seite kommen könnte, sorgen Sie dafür, dass die Wärmetauscher-
Rohrschlange nicht mit Schnee in Berührung kommt. Falls
erforderlich, ein Vordach oder einen Schuppen gegen Schnee und
einen Sockel bauen.
3.1.3 Länge der Kältemittelleitung und
Höhenunterschied
INFORMATION
Bei Hybrid für Multi und DHW-Generator (Brauchwasser)
für Multi informieren Sie sich in der Installationsanleitung
der Inneneinheit über die maximal zulässige Kältemittel-
Rohrlänge und Höhendifferenz.
Je kürzer die Kältemittelleitung, desto besser die Leistung des
Systems.
Leitungslänge und der Höhenunterschied müssen Folgendem
entsprechen.
Modell
3MXM40, 3MXM52, 3AMXM52,
3MXF52, 3AMXF52
3MXM68, 3MXF68
4MXM68
4MXM80
5MXM90
Die kürzeste zulässige Länge pro Raum beträgt 3 m.
Außeneinheit Kältemittel-Rohrlänge
zu jeder Inneneinheit
3MXM40, ≤25 m
3MXM52,
3AMXM52,
3MXM68,
3MXF52,
3AMXF52,
3MXF68
4MXM68
4MXM80
5MXM90
Höhenunterschied
zwischen Außen-
und Inneneinheiten
Die Außeneinheit ist ≤15 m
höher als die
Inneneinheit installiert
Die Außeneinheit ist ≤7,5 m
niedriger als
mindestens 1
Inneneinheit installiert
Installationsanleitung
6
"4.1 Montieren des
Mindestens erforderlicher
Platz
2
4,7 m
2
5,5 m
2
6,5 m
2
9,8 m
2
10,4 m
Kältemittel-
Rohrlänge
insgesamt
≤50 m
≤60 m
≤70 m
≤75 m
Höhenunterschied
zwischen Innen-
und Inneneinheiten
≤7,5 m
≤15 m
4 Installation
WARNUNG
Die Installation muss von einer Fachkraft durchgeführt
werden. Die Auswahl der Materialien und die Installation
müssen den gesetzlichen Vorschriften entsprechen. In
Europa ist die Norm EN378 zu erfüllen.
4.1 Montieren des Außengeräts
4.1.1 Voraussetzungen für die Installation
In Fällen, wo das Gebäude Vibrationen ausgesetzt sein könnte,
benutzen Sie ein schwingungsfreies Gummi (bauseitig zu liefern).
Die Einheit kann direkt auf einer Betonveranda oder einer anderen
stabilen Oberfläche installiert werden, sofern Drainagewasser gut
abgeleitet wird.
Halten Sie hierzu jeweils 4 Sätze M8- oder M10-Ankerbolzen,
Muttern und Unterlegscheiben bereit (bauseitig zu liefern).
(mm)
a 100 mm über erwartbarer Schneehöhe
4.1.2 So installieren Sie die Außeneinheit
4× M8/M10
3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Split-Baureihen
3P600450-1C – 2020.05
